טכנולוגיית תצוגה דיגיטלית

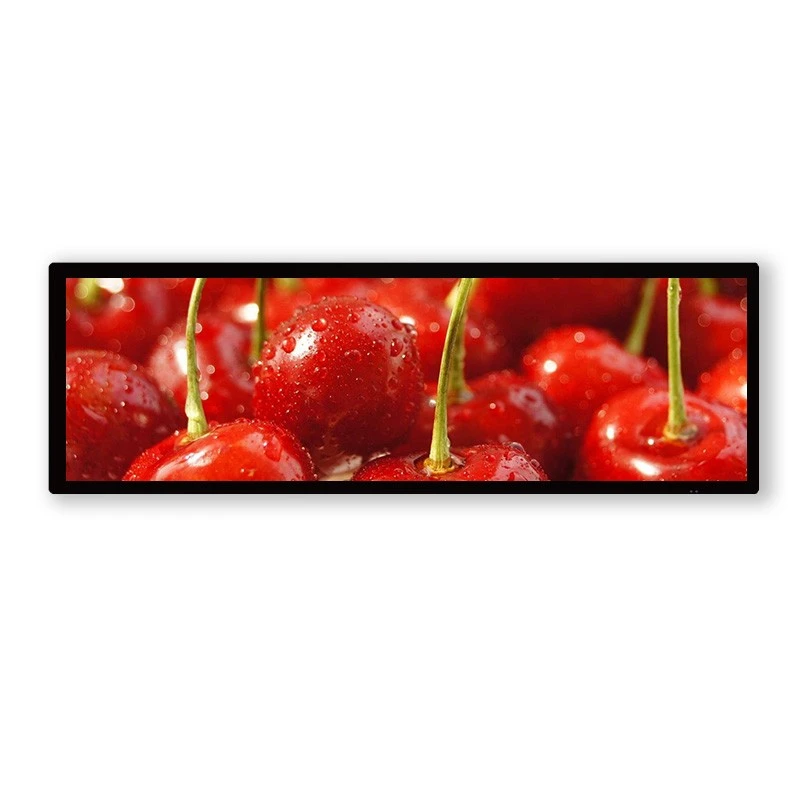

מערכות תצוגה של סרגל LCD 28 אינץ 'עם יכולות מסך פנים כפולות {}}} מגיעות לגבהים חסרי תקדים בחדשנות תצוגה

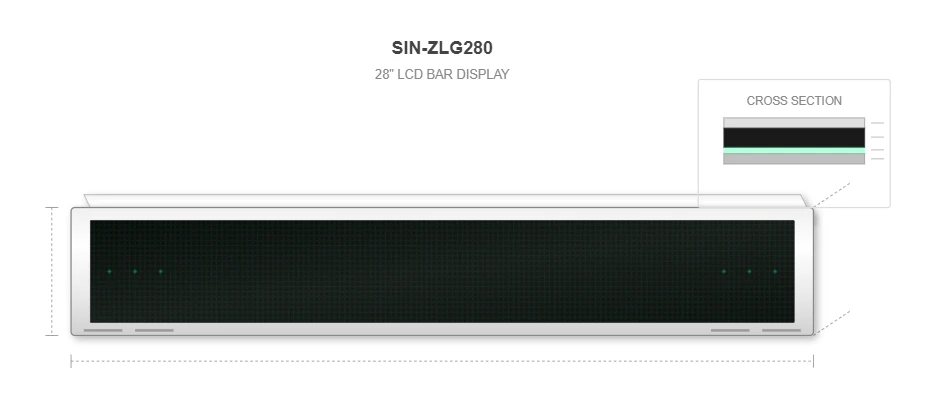

הנדסת דיוק במצוינות ייצור

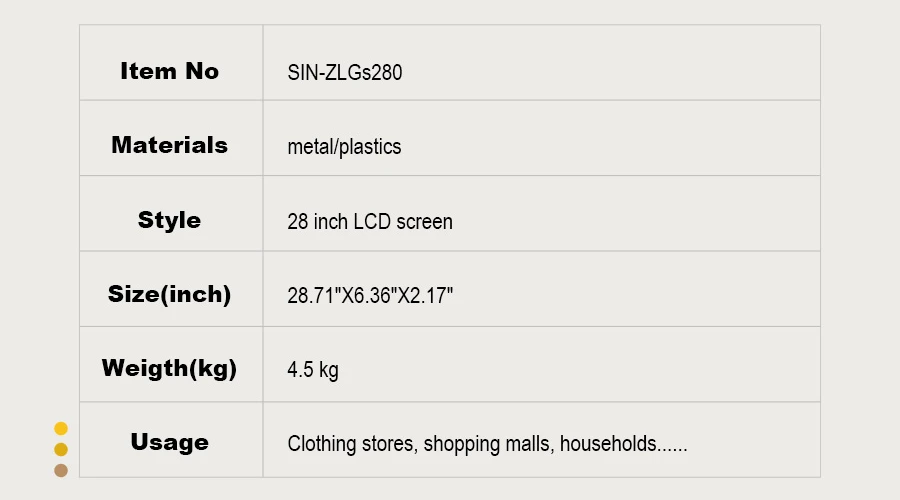

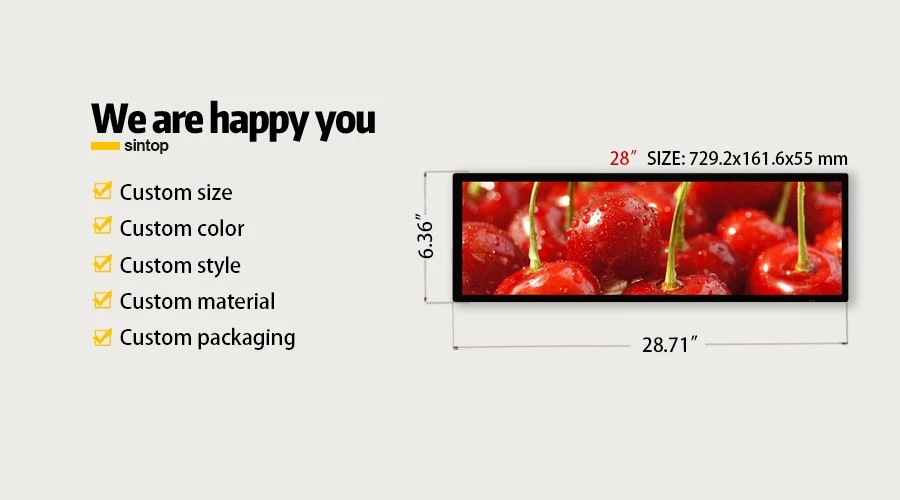

ייצור סרגל LCD בגודל 28 אינץ 'מתאר את תשומת לב יוצאת דופן לפרטים וליכולות טכנולוגיות מתקדמות. הדגם SIN - ZLGS280 מדגים את הדיוק הזה עם הממדים המעוצבים בקפידה שלו של 729.2x161.6x55 מ"מ, המייצג איזון מושלם בין צורה לפונקציונליות.

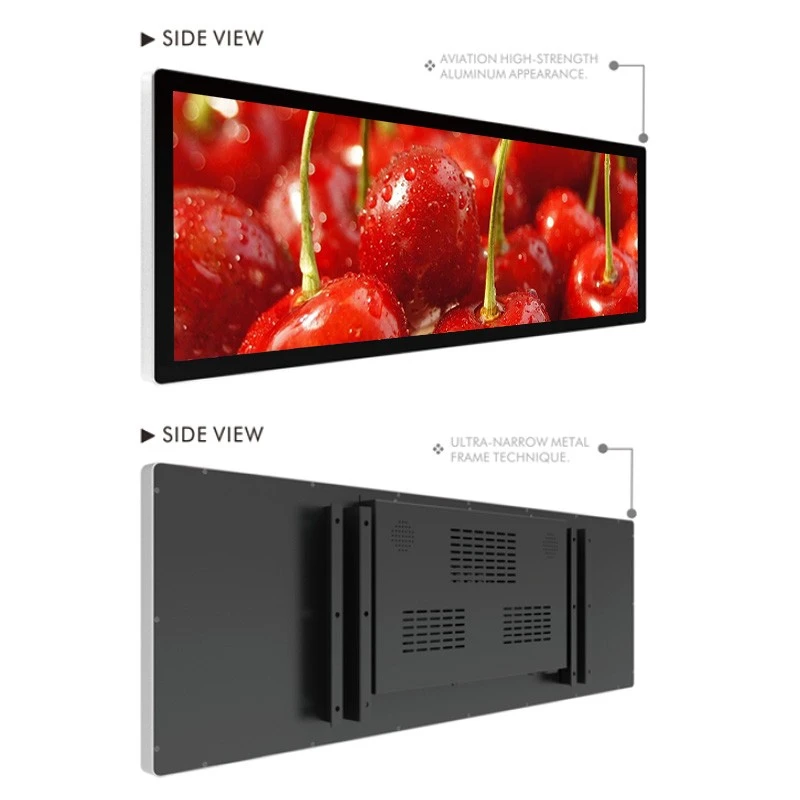

עיצוב זה משיג פרופיל צר במיוחד -} ממקסם את הנדל"ן המסך תוך שמירה על שלמות מבנית באמצעות תעופה - בניית אלומיניום בדרגה.

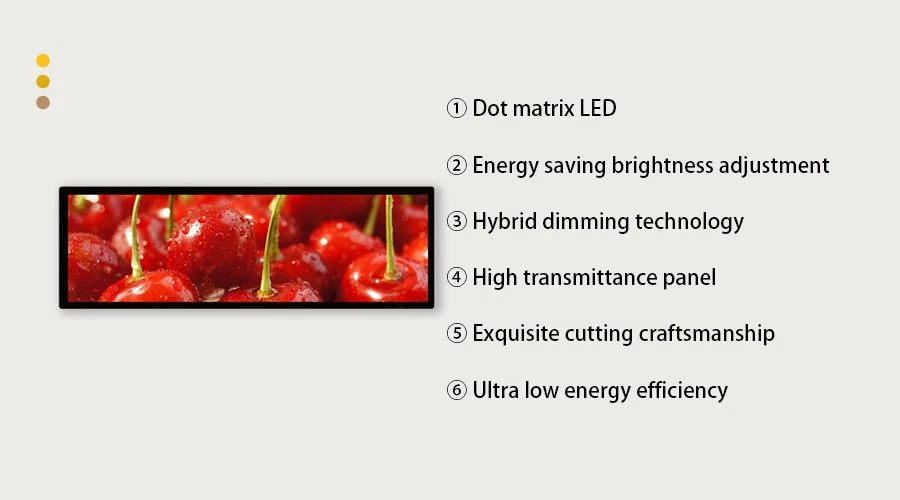

היסוד של כל מערכת תצוגה מעולה טמון בטכנולוגיית הפאנל שלה. יצרנים מודרניים משתמשים בטכנולוגיית LED של מטריצת DOT בשילוב עם תצורות TFT מתקדמות (טרנזיסטור סרט דק) כדי להשיג ביצועים חזותיים מדהימים.
יישום רזולוציה של 1920 × 360 המותאם באופן ספציפי ליישומי תצוגת סרגל מבטיח Crystal {}}} תוכן ברור המתבצע על פני פורמט המסך המוארך. רזולוציה זו, אף שהיא לא שגרתית בהשוואה לתצוגות סטנדרטיות, מתאימה באופן מושלם ליחס המפקד הייחודי שמערכות מיוחדות אלה דורשות להצגת מידע אופטימלית.
מידות
729.2 × 161.6 × 55 מ"מ
הַחְלָטָה
1920 × 360
בְּנִיָה
תעופה - אלומיניום כיתה
טֶכנוֹלוֹגִיָה
מטריצת נקודה LED + TFT
מדדי ביצועים אופטיים
בהירות 350 CD/M²
יחס ניגודיות 1400: 1
עומק צבע 16.7 מ 'צבעים
זמן תגובה 6ms
זווית צפייה 178 תואר /178 מעלות
טכנולוגיית עמעום היברידית מתאימה אוטומטית את רמות הבהירות על בסיס תנאי אור הסביבה ודרישות התוכן.

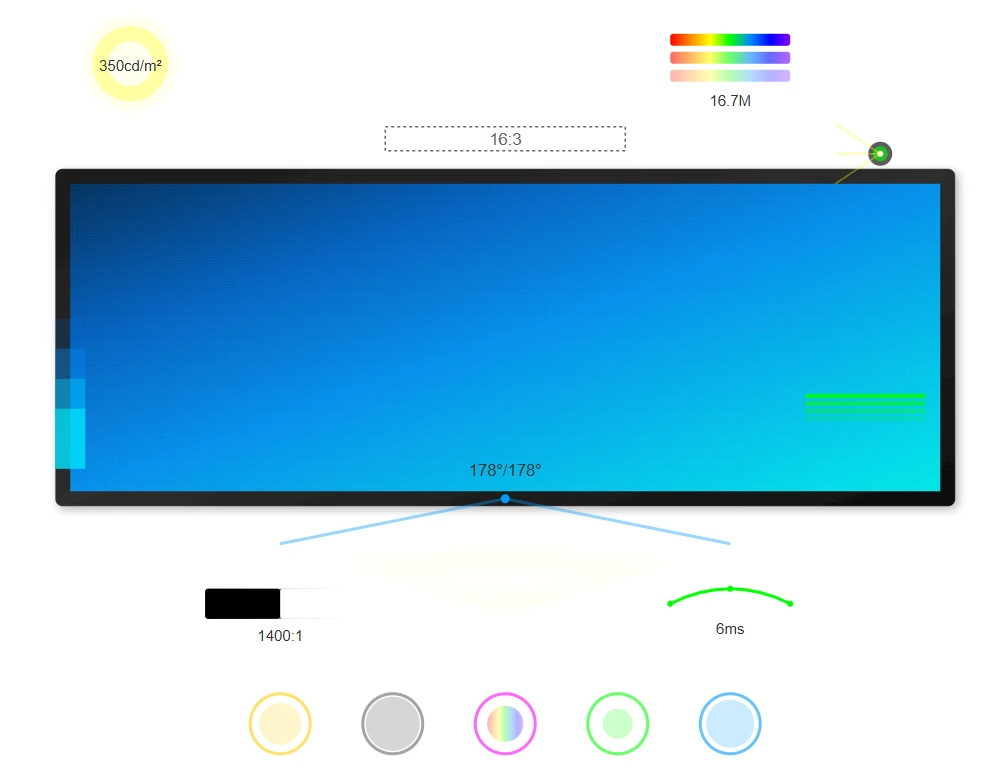

טכנולוגיית לוח מתקדמת וביצועים אופטיים
ליבו של מערכת מתוחכמת זו משלב טכנולוגיית פאנל LCD מתקדמת הפועלת ביחס גובה -רוחב 16: 3, מפרט המותאם באופן ייחודי לסביבות מסחריות וקמעונאיות.
מפרט הבהירות של 350cd/m² מייצג איזון מכויל בקפידה, ומבטיח נראות בתנאי תאורה שונים תוך שמירה על יעילות אנרגיה. תצוגת סרגל זו משיגה רבייה צבעונית יוצאת דופן עם עומק צבע של 16.7 מ '(8 סיביות), מה שמאפשר ייצוג צבע תוסס ומדויק מכריע ליישומי פרסום ומצג מידע.
יחס הניגודיות של 1400: 1 במערכת מתקדמת זו מדגים את המחויבות של היצרן לאיכות תמונה. מפרט זה מבטיח שחורים עמוקים ולבנים מבריקים, ויוצר תוכן חזותי דינמי שמושך את תשומת הלב בסביבות קמעונאיות תחרותיות.
מפרט זווית הצפייה של 178 מעלות /178 מעלות פירושו שתצוגת סרגל זו שומרת על איכות תמונה עקבית ללא קשר למיקום הצופה, גורם קריטי ליישומי תצוגה ציבוריים בהם הקהל מתקרב מזוויות שונות.
אופטימיזציה של זמן תגובה ב- 6Ms עבור מערכת זו מונעת אפקטים של טשטוש תנועה ורוח רפאים, חשובים במיוחד בעת הצגת פרסומי תוכן או וידאו דינמיים. תגובה מהירה זו מבטיחה מעברים חלקים ועיבוד תנועה פריך, ומשפרת את חווית הצפייה הכוללת
מצוינות תהליכי ייצור

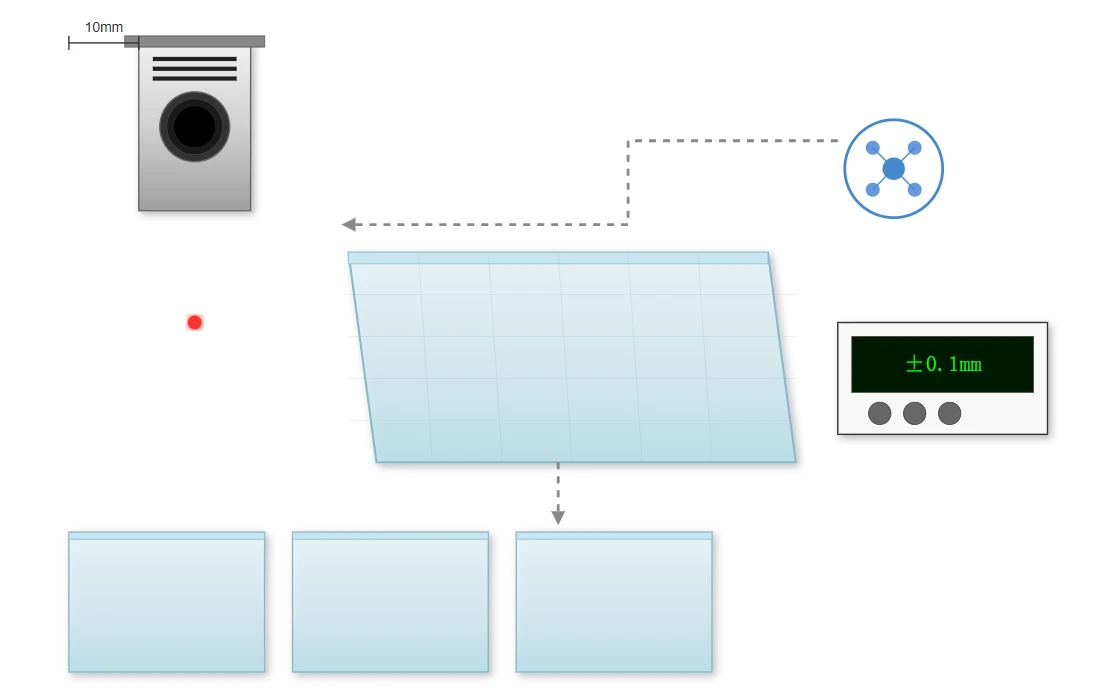

הכנת מצע
השלב הראשוני מתחיל בהכנת מצע, שם אולטרה - לוחות זכוכית טהורים עוברים חיזוק כימי וחיתוך דיוק. מתקן הייצור מעסיק טכנולוגיית חיתוך לייזר כדי להשיג סובלנות בתוך ± 0.1 מ"מ, ומבטיחה יישור פאנל מושלם והרכבה חלקה.

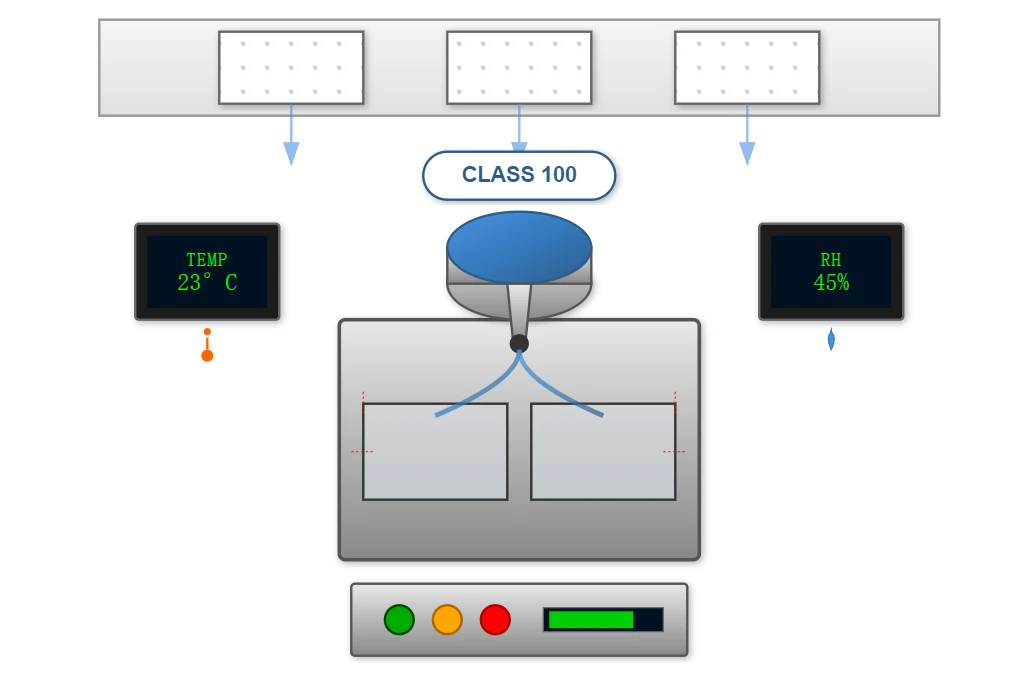

הזרקת קריסטל נוזלית
תהליך הזרקת הקריסטל הנוזלי לייצור דורש סביבות חדרים נקיים השמירה על תקני Class 100. מערכות בקרת טמפרטורה ולחות שומרות על תנאים מיטביים לאורך כל תהליך ההרכבה, כאשר הטמפרטורות נערכות על 23 מעלות ± 1 מעלות ולחות על 45% ± 5%. בקרות סביבתיות מחמירות אלה מונעות זיהום ומבטיחות יישור גביש נוזלי עקבי על פני כל פני השטח.

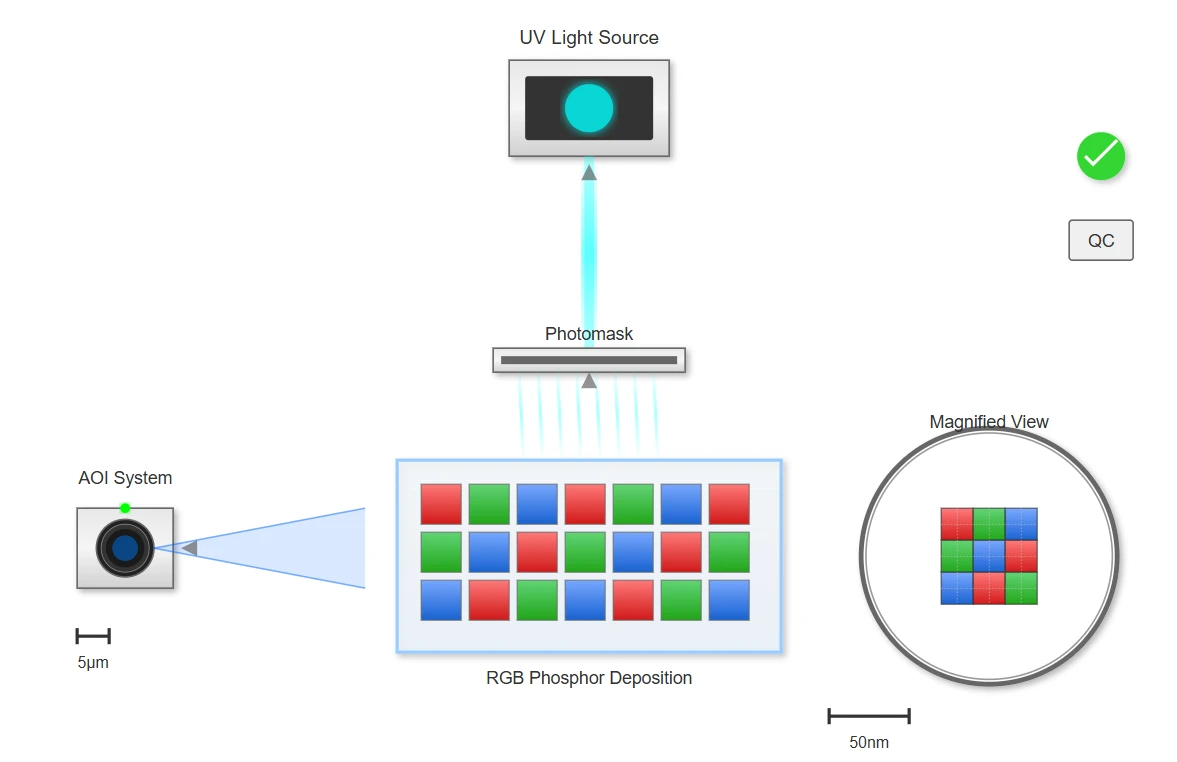

יישום מסנן צבע
יישום מסנן צבע בייצור משתמש בטכניקות פוטוליטוגרפיה מתקדמות. כל פיקסל מכיל זרחן אדום, ירוק וכחול שהופקד בדיוק, כאשר דיוק התצהיר נמדד בננומטר. תהליך הייצור כולל מחסומי בקרת איכות מרובים בהם כל תצוגת סרגל עוברת בדיקה אופטית באמצעות מערכות ראייה אוטומטיות המסוגלות לאתר פגמים קטנים כמו 5 מיקרומטר.

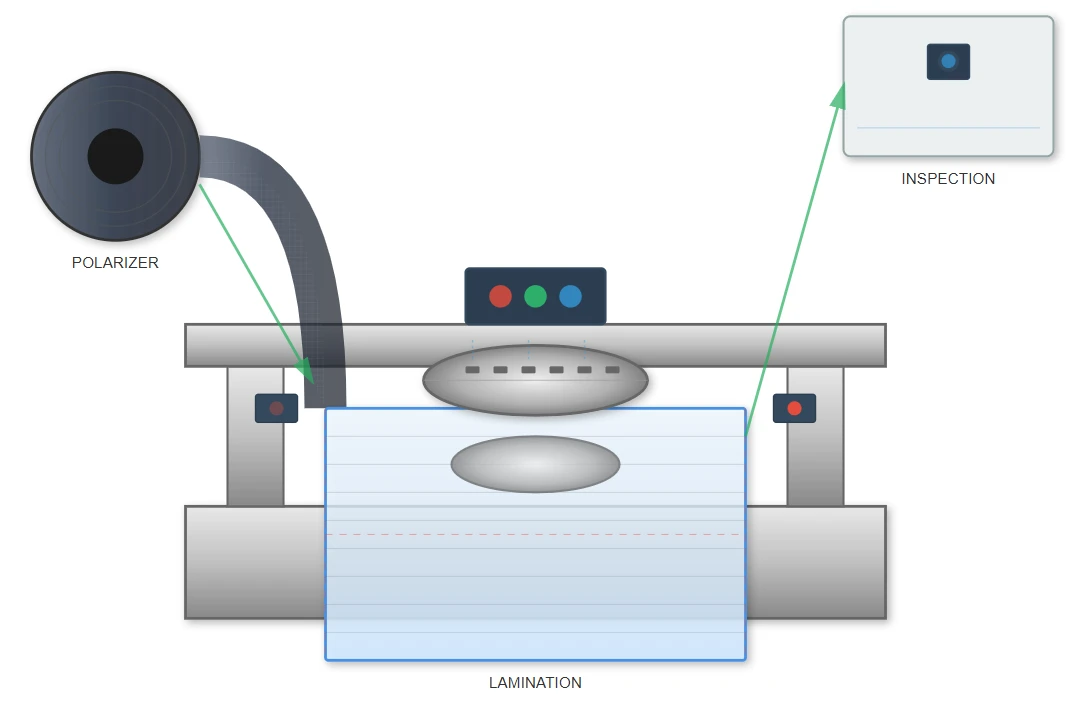

חיבור מקטב
שלב החיבור של המקטב מייצג שלב קריטי נוסף בייצור. סרטי קיטוב- גבוהים מיושמים באמצעות ציוד למינציה מדויק המבטל בועות אוויר ומבטיח הידבקות אחידה על פני השטח. דיוק יישור המקטב משפיע ישירות על יחס הניגודיות ועל ביצועי זווית הצפייה, מה שהופך את השלב הזה לחיוני להשגת מפרטים מקצועיים-.

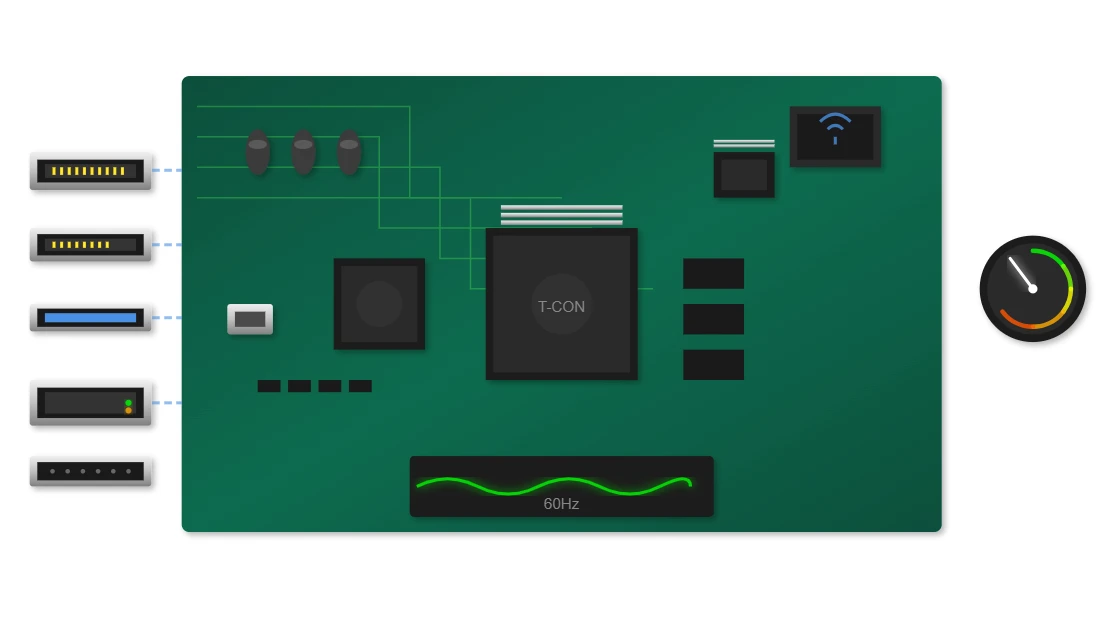

מערכות אינטגרציה ובקרה אלקטרוניות
עמוד השדרה האלקטרוני של תצוגת סרגל זה משלב מערכות נהגים מתוחכמות ומערכות בקרה. שילוב של בקרי תזמון מתקדמים (T - CON) מבטיח כתובת מדויקת של פיקסל וניהול קצב רענון ברחבי הפאנל.
המערכת פועלת בשיעורי רענון סטנדרטיים של 60 הרץ, ומחזקת את הבהוב - ביצועים חינם מכריעים לתקופות צפייה מורחבות ביישומים מסחריים.
יעילות כוח
כוח מקסימלי: 120W (כפול - צדדי)
כוח המתנה: < 1W
יעילות אנרגטית-מובילה בתעשייה
אפשרויות קישוריות
HDMI
DisplayPort
אתרנט
אַלחוּט
USB
RS-232
השוואת צריכת חשמל בין תצוגות סטנדרטיות לתצוגת סרגל LCD 28 "
טווח סביבת תפעול
טווח טמפרטורות 0 מעלות ל 50 מעלות
סובלנות לחות 10% עד 85% RH
דירוג MTBF 30,000 שעות

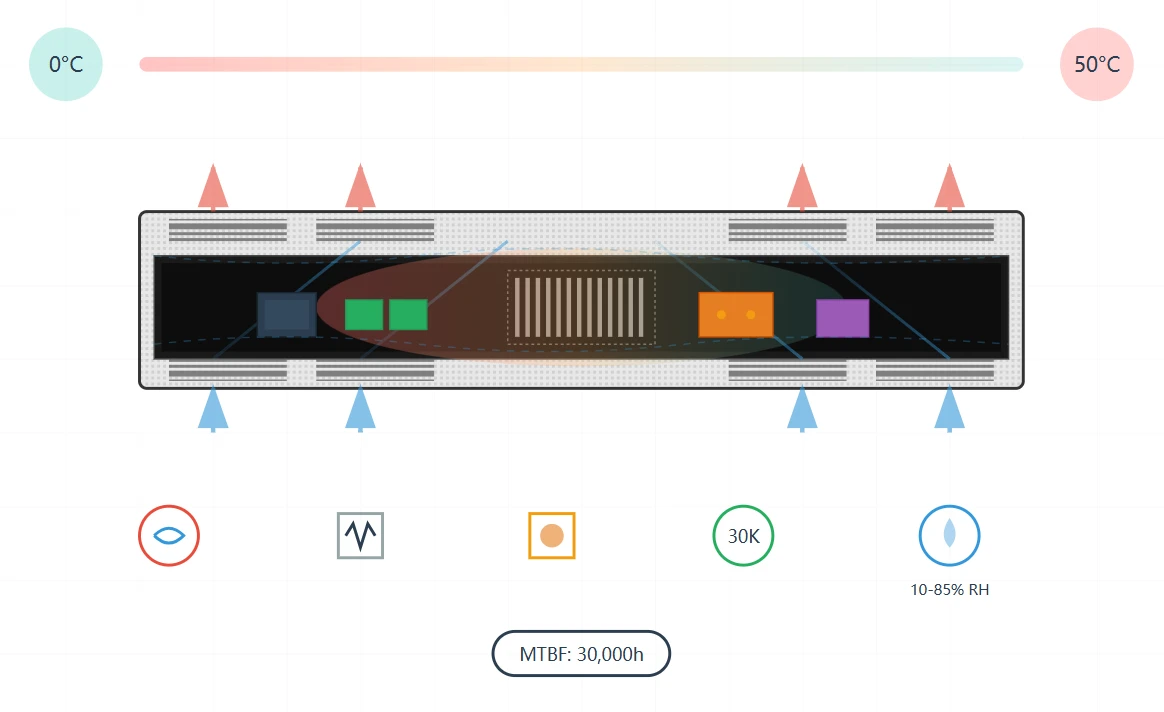

ניהול תרמי והנדסת אמינות
ניהול תרמי מייצג היבט קריטי של תכנון וייצור. גורם הצורה המוארך של תצוגת סרגל מציג אתגרים תרמיים ייחודיים, הדורשים פתרונות קירור חדשניים.
יישום של קירור פסיבי באמצעות מיקום אוורור אסטרטגי ושילוב של גוף קירור מבטיח טמפרטורות הפעלה אופטימליות ללא דרישות הרעש והתחזוקה של מערכות קירור אקטיביות.
עיצוב השלדה משלב נתוני דוגמנות תרמיים כדי לייעל את דפוסי זרימת האוויר. הדמיות דינמיקות נוזלים חישוביות מנחות את מיקום חריצי האוורור ומיקום הרכיב הפנימי כדי למקסם את יעילות הקירור המשכנעת.
התוצאה היא מערכת המסוגלת לפעול באופן רציף בטמפרטורות סביבה הנעות בין 0 מעלות ל-50 מעלות תוך שמירה על טמפרטורות רכיבים בגבולות הפעלה בטוחים.
פרוטוקולי בדיקת אמינות
בדיקות חיים מואצות בתנאים שונים
רכיבה על אופניים תרמיים בין טווחי טמפרטורה קיצוניים
הערכת עמידות בפני רטט לעמידות התחבורה
שריפה - בבדיקה בטמפרטורות גבוהות
נהלי סינון מתח סביבתי
Real - תרחישי יישומים עולמיים

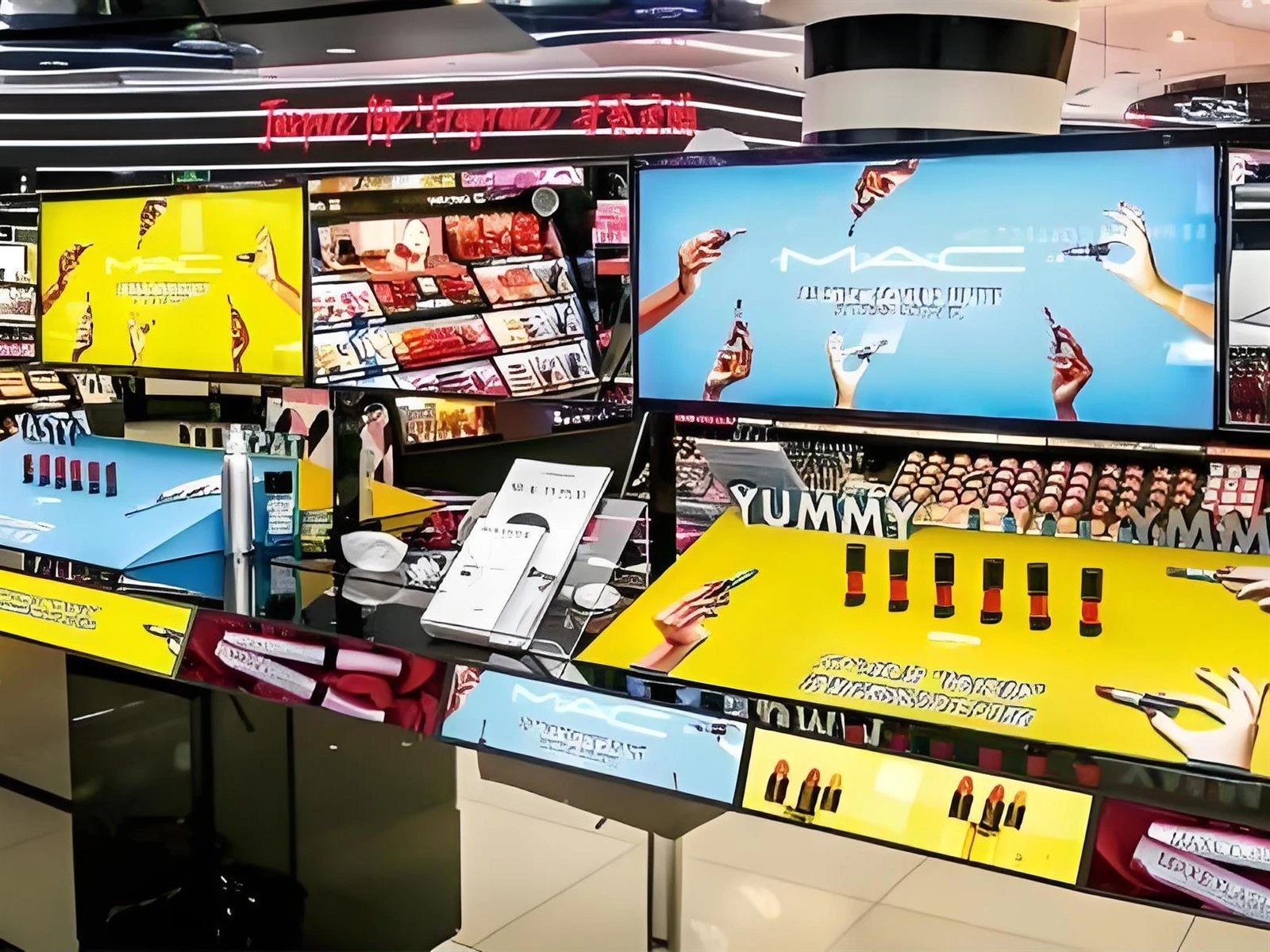

סביבות קמעונאיות
בהגדרות קמעונאיות, מערכות אלה משמשות כמדף דינמי - פתרונות תצוגה של Edge, ומספקים עדכוני תמחור זמן ותכנים לקידום מכירות אמיתיים - ישירות בנקודת הרכישה. הפורמט המוארך משלים בצורה מושלמת ממדי מדפים סטנדרטיים, ויוצר פיתרון משולב לסחורה דיגיטלית.

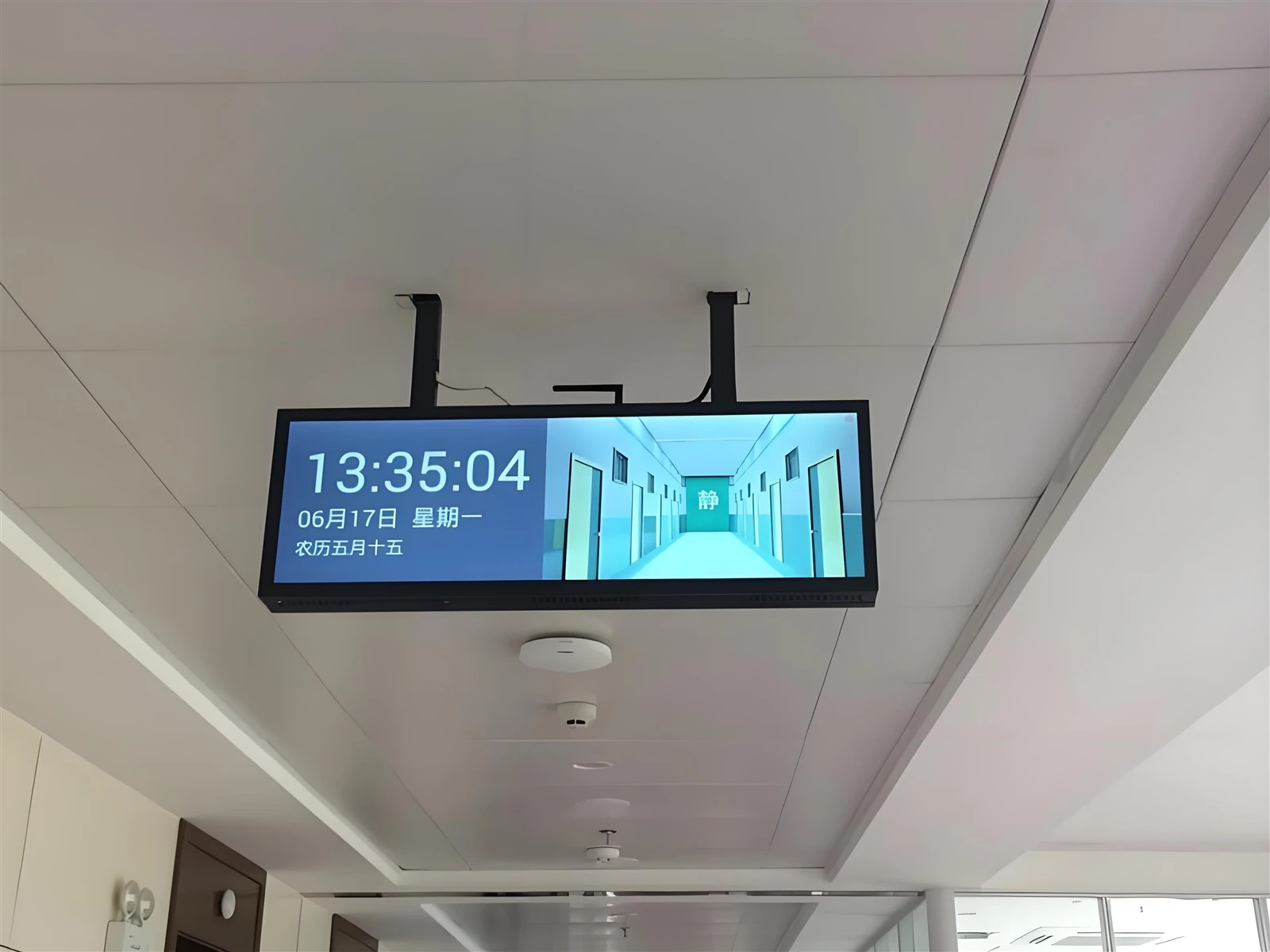

רכזות תחבורה
שדות תעופה ותחנות רכבת מנצלים תצוגות אלו למידע על יציאה והגעה, כאשר הפורמט הרחב מספק נראות מצוינת למערכות מידע לנוסעים. הבהירות הגבוהה מבטיחה קריאה גם בסביבות מוארות ומוארות באופן טבעי.

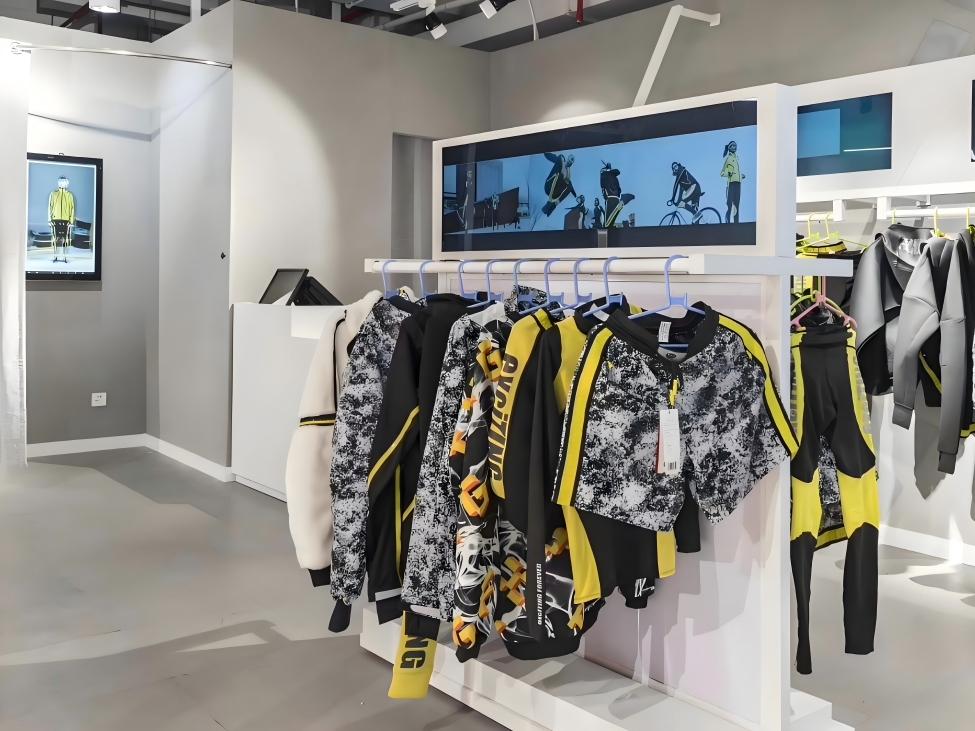

סביבות ארגוניות
סביבות אופנה קמעונאיות בסביבות אופנה קמעונאיות, תצוגת הבר מתפקדת ככלי סחורה מתוחכם. חנויות בגדים המצוידות במערכות אלה יכולות להציג הצעות לקידום מכירות, אוספים עונתיים ועדכוני מלאי זמן {}}}. התצוגות משפרות את חווית הקנייה על ידי הצגת הצעות סטיילינג, זמינות גודל ופריטים טרנדיים ברחבי החנות.

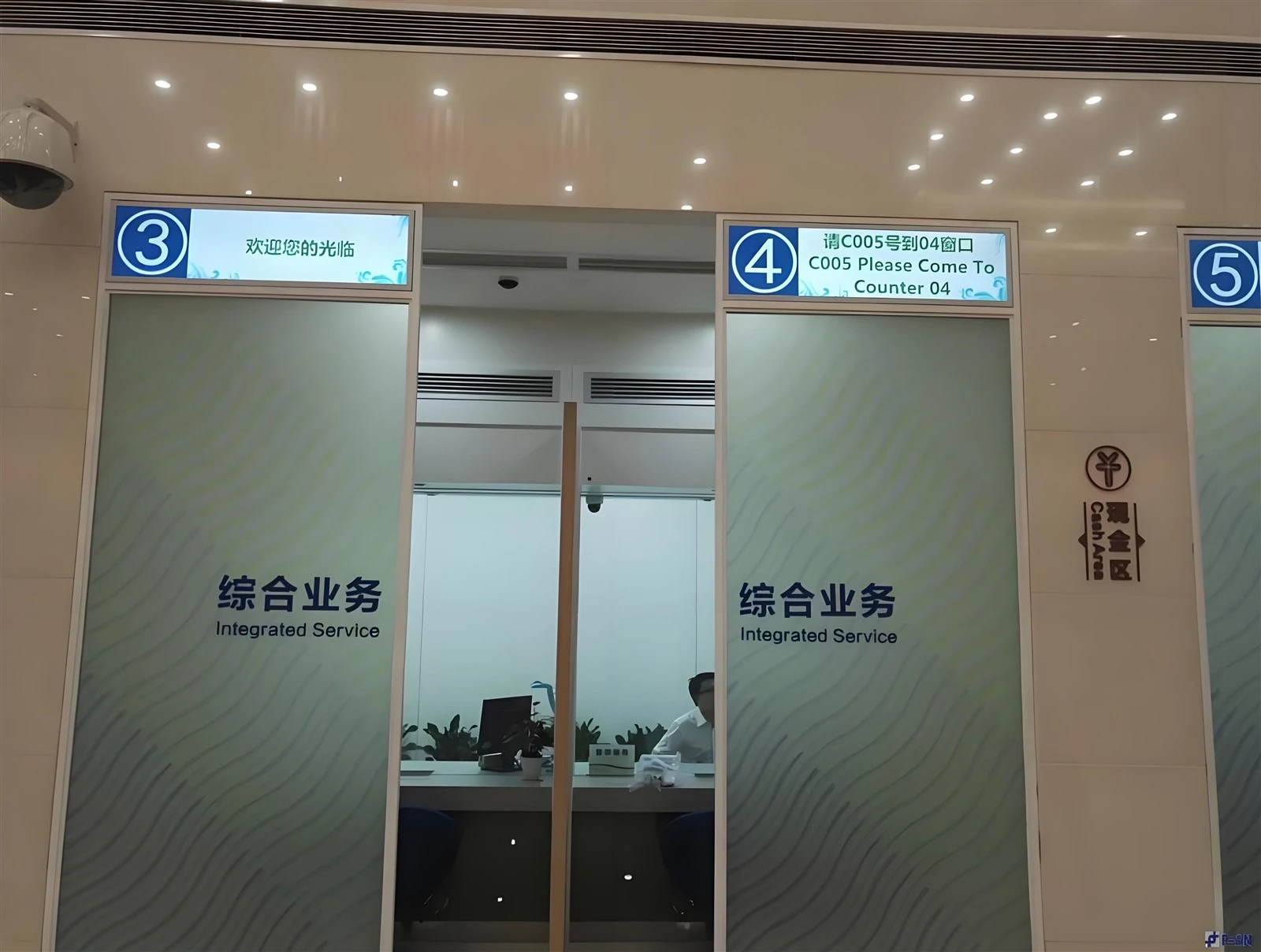

בנקאות וכספים
המגזר הבנקאי והפיננסי אימץ טכנולוגיה זו לניהול תורים ויישומי תצוגת תעריפים. היכולת להציג זרמי נתונים מרובים בו זמנית הופכת אותה לאידיאלית להצגת שערי חליפין מטבעות וקרביי מניות.
ניהול תוכן ואופטימיזציה של תצוגה
ניצול יעיל של טכנולוגיה זו דורש אסטרטגיות ניהול תוכן מתוחכמות. יחס הגובה-רוחב הייחודי דורש תוכן בפורמט מיוחד שממקסם את השטח הזמין במסך. יצירת תוכן מקצועי עבור יישומים אלה כרוכה בהבנת מרחקי הצפייה והזוויות האופייניות לסביבות התקנה.
תזמון תוכן דינמי למערכות אלה מאפשר סיבוב תוכן מבוסס זמן {}}} מיושר עם פעולות עסקיות ודפוסי תנועה של לקוחות. מערכות ניהול תוכן מתקדמות תומכות בפריסות אזור Multi -, ומאפשרות להציג סוגי תוכן שונים בו זמנית על פני השטח. יכולת זו הופכת את תצוגת הסרגל לפלטפורמת תקשורת רב -תכליתית המסוגלת לספק הודעות ממוקדות לקהלים ספציפיים.
שילוב הנתונים מזין במערכות תוכן מאפשר תצוגה אמיתית -. בין אם מציג עדכוני מדיה חברתית, עדכוני חדשות או מדדים עסקיים, המערכת הופכת לפורטל מידע דינאמי. היכולת להשתלב במקורות נתונים שונים באמצעות עדכוני API ו- RSS מבטיחה שהתוכן יישאר עדכני ורלוונטי.
תכונות ניהול תוכן
תוכן מתוזמן
זמן - סיבוב תוכן מבוסס
REAL - עדכוני זמן
שילוב נתונים חי
ניתוח
מדדי ביצועי תוכן
פריסות מרובות-אזורים
תצוגת תוכן סימולטנית
ניהול מרחוק
Cloud - מערכת בקרה מבוססת
תמיכה בריבוי-שפות
פריסת תוכן גלובלית

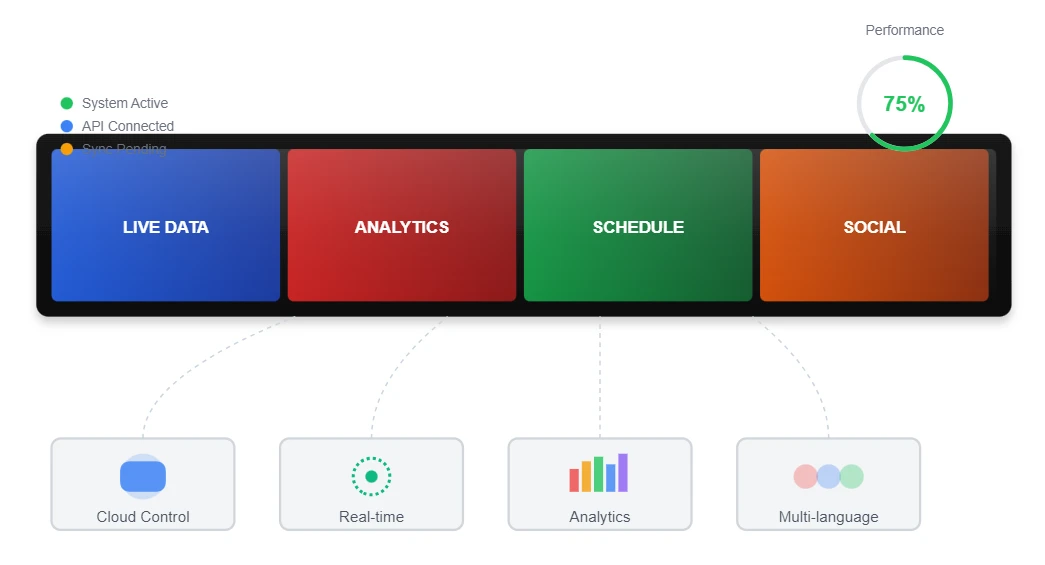

תצורת אזור תוכן
הפורמט המוארך מאפשר יעוד תוכן יצירתי, המאפשר הצגת מספר סוגי מידע בו זמנית תוך שמירה על הרמוניה ויזואלית.
ממדי תוכן אופטימליים
רזולוציה מומלצת: 1920 × 360 פיקסלים
יחס רוחב -גובה: 16: 3
קצב רענון תוכן: 60Hz
שיקולי התקנה והתקנה
אפשרויות הרכבה
הרכבת קיר
מערכת תושבת מאובטחת המאפשרת כיוון לאורך או לרוחב עם יכולות כוונון הטיה. מנגנון שחרור מהיר- לגישה קלה לתחזוקה.
השעיית תקרה
ערכת הרכבה לתליון עם גובה - כבלים מתכווננים. מתאים לסביבות תקרה גבוהות - בהן התקנת קיר אינה אפשרית.
שילוב מדף
סוגריים מותאמים אישית המיועדים לשילוב חלק עם מערכות מדפים קמעונאיות סטנדרטיות. עיצוב טביעת רגל מינימלי שומר על שטח מדף יקר.
מפרטי משקל
סינגל - מודל צדדי: 3.2 ק"ג
כפול - דגם צדדי: 4.5 ק"ג
שיקולי התקנה
ניהול כבלים
האופי הכפול - של מערכות הפנים הכפולות {}}} דורש ניתוב זהיר של כבלי כוח וכבלי אות לשמירה על מראה נקי ומקצועי.
ערוצי כבלים משולבים בחומרת הרכבה
תאי חיבור מוסתרים
Quick - חבר מסופים להתקנה קלה
גורמים סביבתיים
שילוב חיישני אור הסביבה
הפחתת סנוור בסביבות אור-}
הגנה מפני אבק ולחות
זמן התקנה ~30 דקות
פרוטוקולי אבטחת איכות ובדיקה
מצוינות בייצור דורשת פרוטוקולי אבטחת איכות מקיפים. כל יחידה עוברת בדיקות מקיפות לאורך תהליך הייצור, מאימות רכיבים בודדים ועד לאימות מערכת סופית.
בדיקות אופטיות
מדידות אחידות זוהרות על פני הלוח שלם
אימות דיוק הצבע מול תקני התעשייה
אימות זווית צפייה במספר מיקומים
גילוי פגמים באמצעות מערכות הדמיה ברזולוציה גבוהה -
אימות כיול בהירות וניגודיות
בדיקות חשמליות
מדידת צריכת חשמל ברמות בהירות שונות
בדיקות שלמות אות בכל ממשקי הקלט
אימות תאימות אלקטרומגנטית
יציבות אספקת החשמל בתנאי עומס משתנים
אימות פונקציונליות מערכת הבקרה
בדיקות סביבתיות
רכיבה על אופניים בטמפרטורה בין -20 מעלות ל 60 מעלות
בדיקת חשיפה לחות (95% RH ב 40 מעלות)
בדיקת עמידות בפני רטט לכל תקני ISTA
בדיקת ריסוס מלח לעמידות בפני קורוזיה
ארוך - משך כוויה תפעולית - בטסטין
תקני ציות בינלאומיים
ISO 9001
ניהול איכות
לִספִירַת הַנוֹצרִים
התאמה אירופית
FCC
תאימות EMC
ROHS
בטיחות סביבתית
Ul
תקני בטיחות

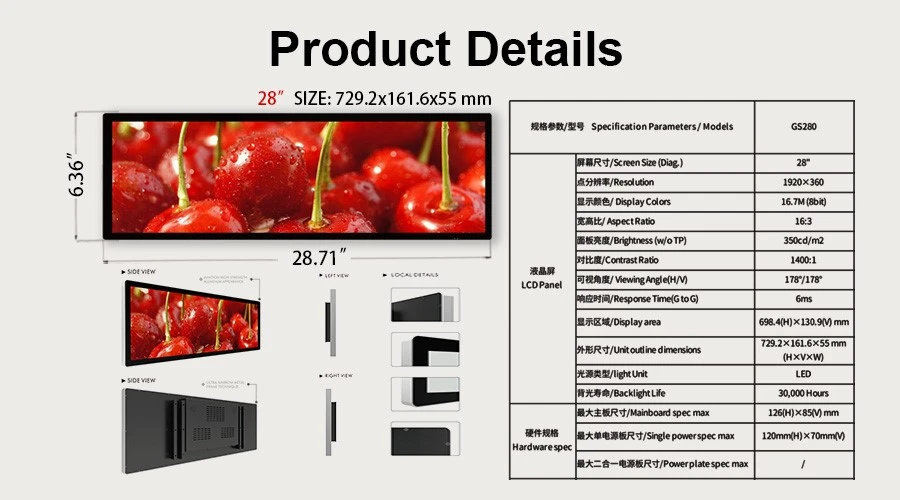

סיכום מפרטים טכניים
הצגת פרמטרים
גוֹדֶל28 סנטימטרים
הַחְלָטָה1920 × 360
יחס גובה-רוחב 16:3
בְּהִירוּת350 CD/M²
יחס ניגודיות 1400:1
זווית צפייה178 מעלות / 178 מעלות
תְגוּבָהזמן 6ms
מאפיינים פיזיים
מידות729.2 × 161.6 × 55 מ"מ
משקל (רווק)3.2 ק"ג
משקל (כפול)4.5 ק"ג
בְּנִיָהסגסוגת אלומיניום
מסגרת קדמיתUltra - צר
הַרכָּבָהVESA תואם
מפרט חשמלי
קלט כוח100-240V AC
Power Max120W
כוח המתנה<1W
ממשקיםHDMI, DP, USB
רֶשֶׁתEthernet, Wi-Fi
לִשְׁלוֹטRS-232, IR
סְבִיבָתִי
טמפ 'הפעלה0 תואר - 50 תואר
טמפ 'אחסון-20 מעלות - 60 מעלות
לַחוּת10% - 85% RH
MTBF30,000 שעות
דירוג IPחזית IP54
הִתקָרְרוּתפַּסִיבִי
