טכנולוגיות ייצור מסך LED שקופות
מפרטים טכניים מרכזיים
טווח שקיפות
70% - 95%
בהירות אופטית שהושגה באמצעות חומרים מתקדמים
מגרש פיקסל
< 0.5mm
טכנולוגיית מערך LED מתעוררת מיקרו -
תוחלת חיים
100, 000+ HRS
בתנאי הפעלה רגילים
טמפ 'הפעלה
-40 מעלות ל +85 תואר
נבדק בתנאים קיצוניים

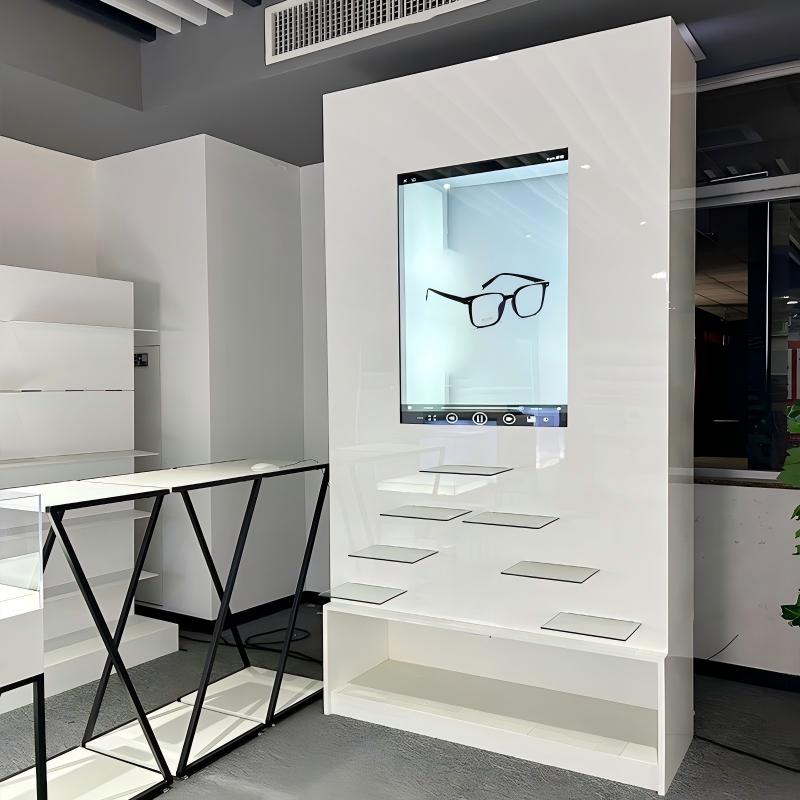

מבוא לארכיטקטורת מסך LED שקופה
מסך ה- LED השקוף מייצג קידום מהפכני בטכנולוגיית התצוגה, המשלב בהירות אופטית עם יכולות הדמיה דיגיטלית. מערכות מתוחכמות אלה משתמשות בחיתוך חומרים - Edge Semiconductor חומרים ותהליכי ייצור מתקדמים כדי להשיג רמות שקיפות הנעות בין 70% ל- 95% תוך שמירה על איכות תצוגה יוצאת דופן.
הארכיטקטורה הבסיסית של מסך LED שקוף מורכבת ממערכי LED של מיקרו- משובצים בתוך מצעים ברורים אופטיים, ויוצרים שילוב חלק בין תוכן דיגיטלי לסביבה פיזית.
המורכבות ההנדסית העומדת מאחורי טכנולוגיית מסך LED שקופה כוללת גישות בינתחומיות מרובות, כולל מדעי חומרים, הנדסה אופטית וייצור מוליכים למחצה. תצוגות שקופות מודרניות מעסיקות שכבות מוליכות דקיקות Ultra {}}, בדרך כלל תחמוצת פח אינדיום (ITO) או גרפן - חומרים מבוססי, המופקדים באמצעות תהליכי התמצאות אדים או תמצית כימית. שכבות מוליכות אלה שומרות על העברה אופטית מעל 90% תוך מתן מסלולי החשמל הדרושים להפעלת פיקסל.
רכיבים ארכיטקטוניים מרכזיים
Micro - מערכי LED עם מידות ננומטריות
מצעים ברורים באופן אופטי (זכוכית או פולימר)
Ultra - שכבות מוליכות דקות (ITO או גרפן)
חומרי אנקפסולציה מתקדמים
אלקטרוניקת בקרה משולבת
בהירות אופטית
הושג באמצעות בחירת חומרים מדויקת וסובלנות לייצור ננומטוס
תהליכי ייצור מתקדמים ובחירת חומרים
ייצור זרימת עבודה
הכנת מצע
אולטרה - חומרי זכוכית או פולימר טהורים עוברים ניקוי פלזמה כדי להסיר מזהמים אורגניים וליצור תנאי שטח אופטימליים.
תצהיר שכבה מוליך
יישום של ITO או גרפן - חומרים מבוססים באמצעות תהליכי התנפצות של מגנטרון או תהליכי אדי כימיים.
הרכבה של שבבי LED
בחירה מתקדמת - ו- - הניחו רכיבי מיקום ציוד עם ± 25 דיוק מיקרומטר לאחידות מדויקת של פיקסל.
תהליך מליטה
סרט מוליך אניסוטרופי (ACF) או Ultra - טכניקות מליטה תיל עדינות יוצרים חיבורים חשמליים מאובטחים.
אנקפסולציה
דבקים ברורים אופטיים (OCA) ודבקים ברורים אופטיים (LOCA) מספקים הגנה על הסביבה.
בקרת איכות ובדיקה
בדיקה אופטית אוטומטית וניתוח ספקטרופוטומטרי מבטיחים תכונות אופטיות עקביות.

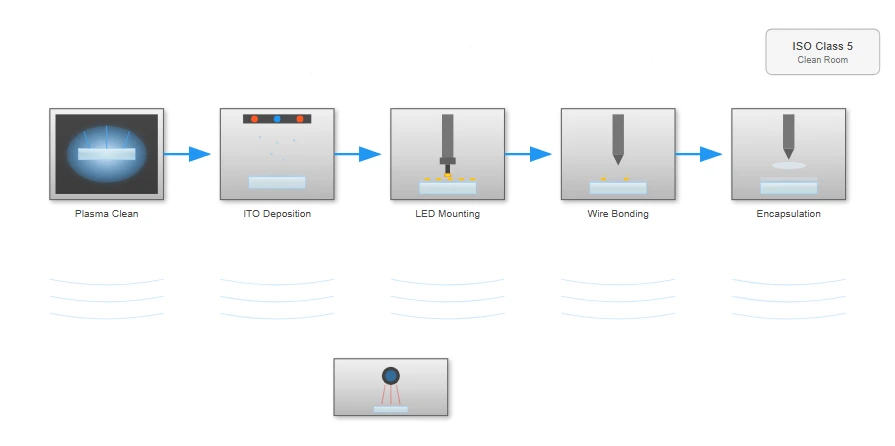

ייצור חדרים נקי
מתקנים עכשוויים משתמשים בתקני ISO Class 5 עם ספירת חלקיקים מתחת ל -3,520 חלקיקים למטר מעוקב עבור חלקיקים בגודל 0.5 מיקרומטר ומעלה.
מערכות בקרת איכות
מחסומי בקרת איכות מרובים משתמשים בבדיקה אופטית אוטומטית ובניתוח ספקטרופוטומטרי כדי להבטיח תכונות אופטיות עקביות.
השוואה חומרית
| חוֹמֶר | שְׁקִיפוּת | מוֹלִיכוּת | עֲלוּת |
|---|---|---|---|
| תחמוצת פח אינדיום (ITO) | 90-95% | גָבוֹהַ | גָבוֹהַ |
| גרפן | 95-98% | גבוה מאוד | גבוה מאוד |
| רשת מתכת | 85-90% | גבוה מאוד | בֵּינוֹנִי |
| חוטי כסף | 90-92% | גָבוֹהַ | בינוני - גבוה |

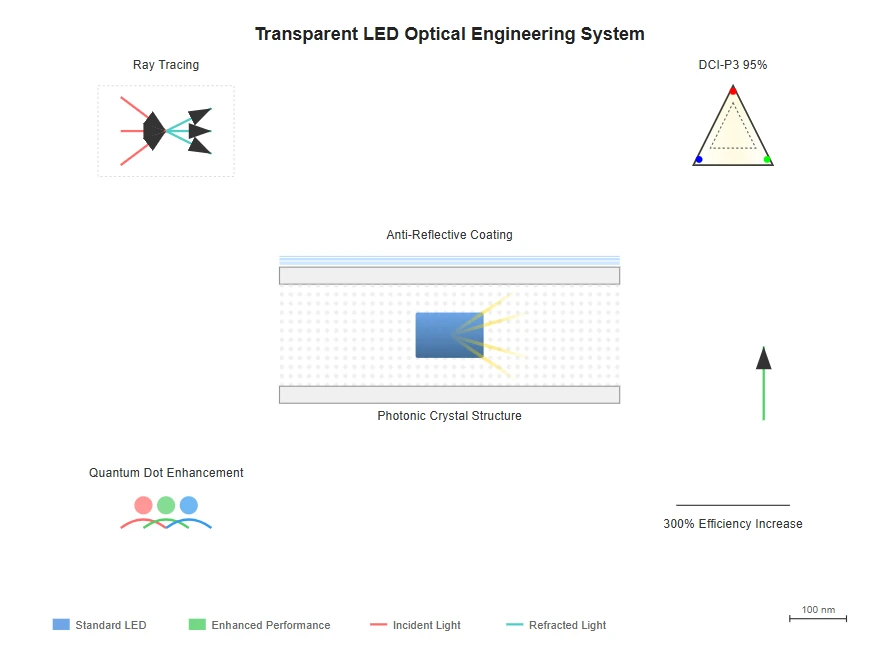

מערכות הנדסה וניהול אור אופטיות
התכנון האופטי של מערכות מסך LED שקופות דורש דוגמנות וסימולציה מתוחכמים כדי לייעל הן את השקיפות והן את ביצועי התצוגה.
טכניקות מיצוי אור
טכניקות מיצוי אור מתקדמות משפרות את היעילות של תצוגות מסך LED שקופות על ידי מקסום הבריחה של פוטונים שנוצרו מחומר המוליכים למחצה.
מבני קריסטל פוטוניים מגדילים את יעילות מיצוי האור בעד 300%
הנדסת ננו -מבנים
מבני קריסטל פוטוניים, המופקים דרך ליטוגרפיה של קרן אלקטרונים או ליטוגרפיה של ננו -דפינט, יוצרים וריאציות של מדד שבירה תקופתיות המדכאות השתקפות פנימית מוחלטת. מבני ננו אלה מהונדסים בדיוק כדי לשמור על שקיפות תוך הכוונת אור נפלט לעבר אזור הצפייה.
מעקב אחר ריי ופיזור אור
אלגוריתמים מעקב אחר קרני מחשב את התפשטות האור דרך ממשקי חומר מרובים, המהווים השתקפויות פרנל, מקדמי ספיגה ותופעות פיזור.
אנטי - ציפויים רפלקטיביים
יישום של ציפויים אנטי - ציפויים רפלקטיביים, בדרך כלל רב - ערימות דיאלקטריות שכבות, מפחית את השתקפויות פני השטח מתחת ל 0.5% לממשק.
ניהול צבעים
מערכת ניהול הצבעים מעסיקה אלגוריתמי כיול מתוחכמים המהווים את המאפיינים הספקטרליים הייחודיים של מצעים שקופים.
- סרטי שיפור נקודה קוונטיים מספקים סולם צבע מורחב
- משיג מעל 95% מה- DCI - שטח צבע P3
- ספקטרום פליטה צר לצבעים רוויים מאוד

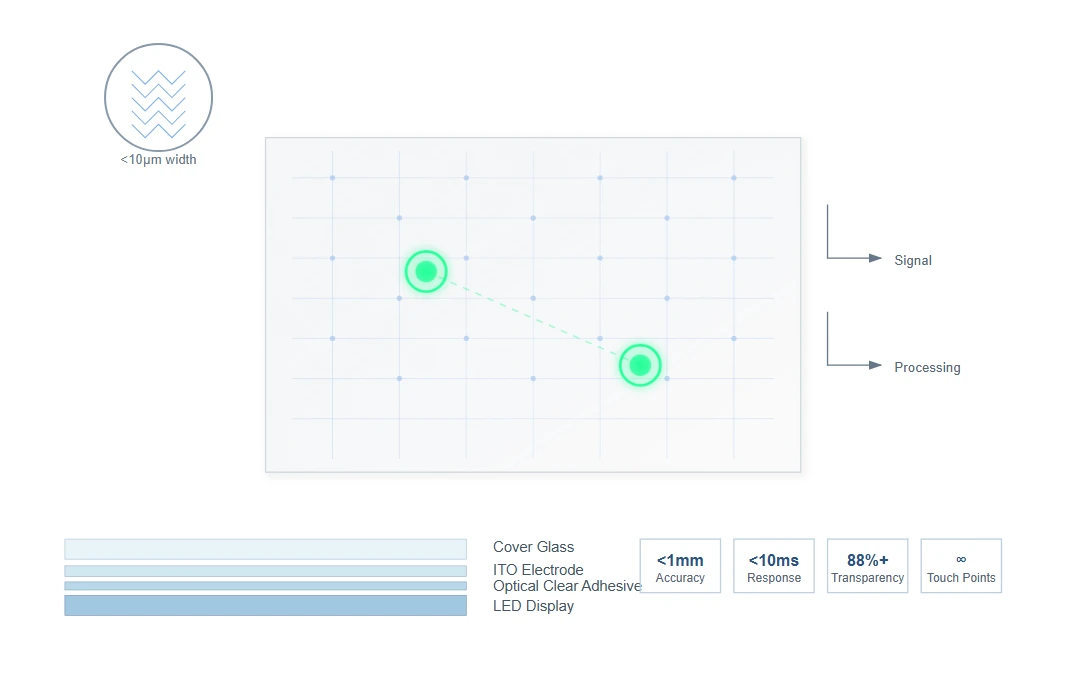

טכנולוגיות שילוב מגע ומערכות חיישנים
שילוב פונקציונליות מגע במכלולי מסך LED שקופים דורש טכנולוגיות חיישנים מיוחדות השומרים על בהירות אופטית תוך מתן איתור מדויק של מיקום. מערכות מגע קיבוליות מוקרנות משתמשות ביהלום {}}} אלקטרודות ITO עם רוחב קו מתחת ל -10 מיקרומטר, ומשיגות שקיפות חזותית מעל 88% תוך תמיכה במולטי {}}} זיהוי מגע עם נקודות מגע בלתי מוגבלות.
תהליך דפוסי האלקטרודה של חיישן משתמש בטכניקות פוטוליטוגרפיה עם רזולוציית SUB- מיקרון, ומבטיח רגישות למגע עקבי בכל אזור התצוגה כולו.
מגע בביצועי מערכת
< 1mm
דיוק מגע
< 10ms
זמן תגובה
88%+
שְׁקִיפוּת
בִּלתִי מוּגבָּל
נקודות מגע
טכנולוגיות עיבוד מגע מתקדמות
אלגוריתמים לעיבוד אותות
אלגוריתמים מתקדמים מבדילים בין כניסות מגע מכוונות והפרעות סביבתיות, תוך שימוש במודלים של למידת מכונות שהוכשרו על מערכי נתונים נרחבים.
מערכות דחיית דקלים
אלגוריתמים מתוחכמים מנתחים את אזור המגע, חלוקת הלחץ ומאפיינים זמניים להבחנה בין תשומות מיועדות למגעים מקריים.
כוח - יכולות חישה
חיישני מד פייזואלקטריים או זן מודדים עיוותים מיקרוסקופיים בחומר המצע, ומספקים לחץ - קלט רגיש מבלי לפגוע בשקיפות.
הנדסת ניהול תרמית ואמינות
ניהול תרמי יעיל מייצג שיקול עיצובי קריטי למערכות מסך LED שקופות, שכן ייצור חום מוגזם יכול להשפיל הן את הביצועים והן את אורך החיים.
פרוטוקולי בדיקת אמינות
פרוטוקולי בדיקת אמינות למוצרי מסך LED שקופים עוקבים אחר תקני תעשייה מחמירים, כולל מפרטי JEDEC למכשירי מוליכים למחצה ותקני IEC למערכות תצוגה. נהלי בדיקה מקיפים אלה מבטיחים תקופות חיים תפעוליות מינימליות העולות על 100,000 שעות בתנאי הפעלה רגילים.
רכיבה על אופניים בטמפרטורה
נבדקי בדיקה מוצגים לרכיבה על אופניים טמפרטורה קיצונית מ -40 מעלות ל +85 מידה כדי להבטיח יציבות ביצועים על פני טווח תפעולי.
בדיקת לחות
חשיפה לתנאי לחות גבוהים (85% RH ב 85 מעלות) מעריכה עמידות בפני חדירת לחות ועיבוי.
לחץ מכני
בדיקת עומס הרטט והלם מבטיחה שלמות מבנית בתנאי הובלה והתקנה.
חשיפה סביבתית
קרינת UV ובדיקת קורוזיה אטמוספרית מאמתת את עמידות המונח ארוכה- ביישומי חוץ.

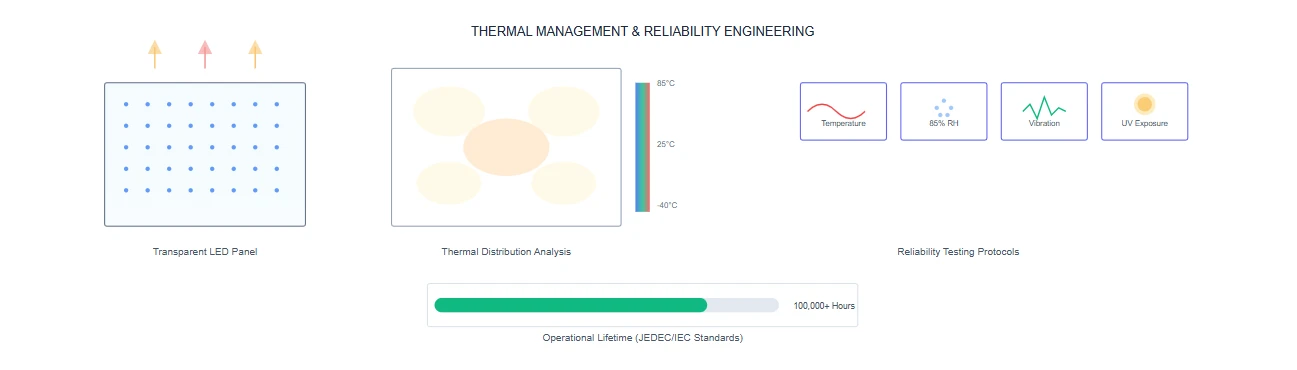

ניתוח התפלגות תרמית
הדמיה תרמית חושפת דפוסי חום על פני משטח התצוגה, ומאפשרת למהנדסים לייעל את מסלולי פיזור החום תוך שמירה על שקיפות. מערכות ניהול תרמיות מתקדמות מבטיחות חלוקת טמפרטורה אחידה, ומונעות נקודות חמות העלולות להשפיל את הביצועים או להפחית את תוחלת החיים.
אסטרטגיות ניהול תרמי
דינמיקת נוזלים חישוביים
סימולציה תרמית מתקדמת מנבאת התפלגות טמפרטורה בתנאי הפעלה שונים, המאפשרת אופטימיזציה של אסטרטגיות פיזור חום.
מפזרי חום שקופים
סרטי גרפן ומערכי ננו -צינורות פחמן מספקים הולכת חום לרוחב יעילה תוך שמירה על בהירות אופטית, והשגת מוליכות תרמית העולה על 1000 W/m · K.
מערכות קירור פסיביות
ערוצי הסעה ממוקמים אסטרטגית יוצרים אפקטים של ארובה המשפרים את זרימת האוויר הטבעית מבלי לדרוש רכיבי קירור פעילים.
ויסות תרמי דינמי
מערכות בקרה חכמות מתאימות אספקת חשמל על בסיס חיישנים תרמיים, תוך שמירה על טמפרטורות הפעלה אופטימליות בתנאי עומס משתנים.
שילוב מערכות וארכיטקטורת בקרה
ארכיטקטורת בקרה
ארכיטקטורת הבקרה משתמשת במערכות עיבוד מבוזרות המנהלות נתוני פיקסלים, אספקת חשמל ופונקציות אבחון.
שדה-מערכי שערים הניתנים לתכנות (FPGAs) לעיבוד-בזמן אמת
אלגוריתמים מתקדמים לשינוי קנה מידה והמרת צבע
תמיכה ברזולוציות קלט של עד 8K בקצבי פריימים של 120Hz+
פרוטוקולי תקשורת
איתות דיפרנציאלי-במהירות גבוהה מבטיח העברת נתונים אמינה בין רכיבי המערכת.
Lvds או v - על ידי - סטנדרטים אחד עם שיעורי נתונים העולים על 10 ג'יגה -ביט לשנייה
קידוד תיקון שגיאות עבור שלמות הנתונים
נתיבי נתונים מיותרים להגנת כישלון
שיעורי שגיאות סיביות מתחת ל-10^-12 בתנאים רגילים
ניהול חשמל
ניהול חשמל מתוחכם מייעל את צריכת האנרגיה תוך שמירה על ביצועים.
בקרת תאורה אחורית דינמית מפחיתה את הספק עד 40%
ריבוי תחומי מתח עם ויסות עצמאי
עדין - שליטה מגושמת על אזורי תצוגה שונים
יכולות ניטור חשמל ואבחון
מתודולוגיות כיול ואבטחת איכות
כיול קולורימטרי
התקנות מקצועיות של מסך LED שקוף דורשות הליכי כיול מקיפים כדי להבטיח מראה אחיד על פני מספר לוחות וביצועים עקביים לאורך זמן. כיול קולורימטרי משתמש בספקטרורדיומטרים למדידת התפלגות הספק הספקטרלית של כל צבע ראשוני במספר רמות אפור, תוך יצירת פרופילי אפיון מפורטים.
תהליך כיול
1. מדידת חלוקת כוח מיוחד
2. תיקון גמא והתאמת נקודה לבנה
3. מיפוי וכיול של סולם צבעוני
4. תיקון יחידות על פני תצוגה
5. יישום גורמי פיצוי הזדקנות
6. אחסון ויישום לכיולת נתונים
בדיקה איכותית אוטומטית
מערכות בדיקת איכות אוטומטיות משתמשות בטכנולוגיית ראיית מכונה כדי לזהות פגמים בלוחות מסך LED שקופים במהלך הייצור. מצלמות ברזולוציה גבוהה-תלכדות תמונות בתנאי תאורה רבים, בעוד אלגוריתמי בינה מלאכותית מזהים חריגות.
פגמים זיהו
- פיקסלים מתים או תקועים
- חלקיקי זיהום
- שריטות על פני השטח
- פגמים בציפוי
- שגיאות בדפוס אלקטרודה
יכולות בדיקה
- 99.9%+ גילוי פגמים קריטיים
- Sub - הדמיית רזולוציה של מיקרון
- תאורה מרובת-זוויות
- סיווג פגמים אוטומטי
- בקרת תהליכים סטטיסטית
התפתחויות עתידיות וטכנולוגיות מתפתחות
האבולוציה של טכנולוגיית מסך LED שקוף ממשיכה להתקדם באמצעות מחקר בחומרים ותהליכי ייצור חדשים.

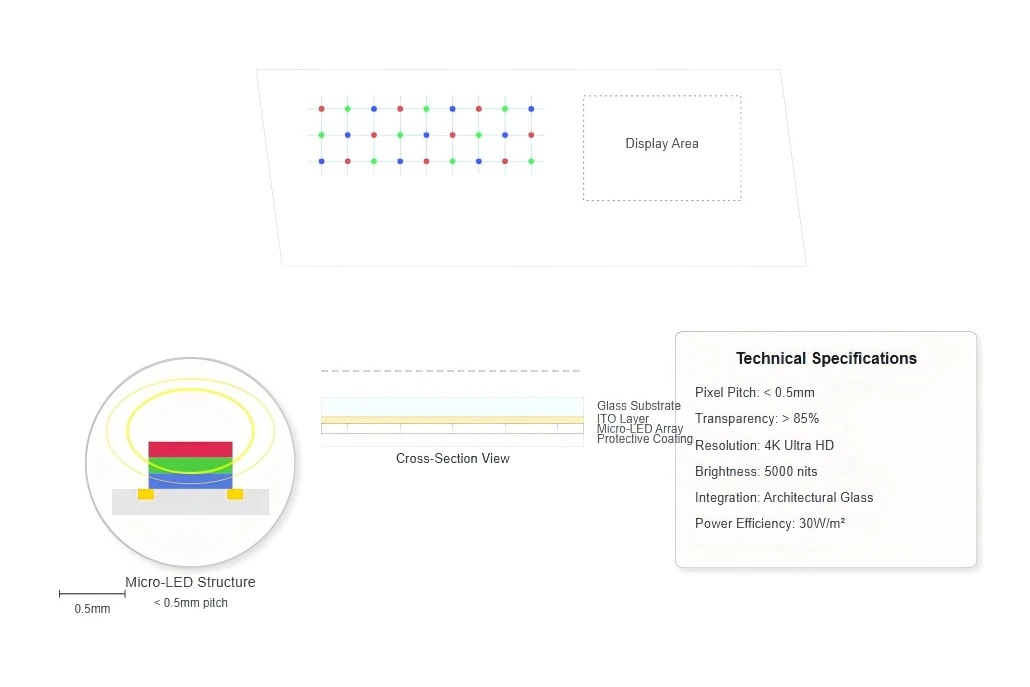

מיקרו - מערכי LED
פיתוחים חדשים כוללים מערכי מיקרו-LED עם גובה פיקסלים מתחת ל-0.5 מ"מ, השגת אינטגרציה כמעט -בלתי נראית בזכוכית אדריכלית תוך שמירה על יכולות תצוגה ברזולוציה גבוהה.

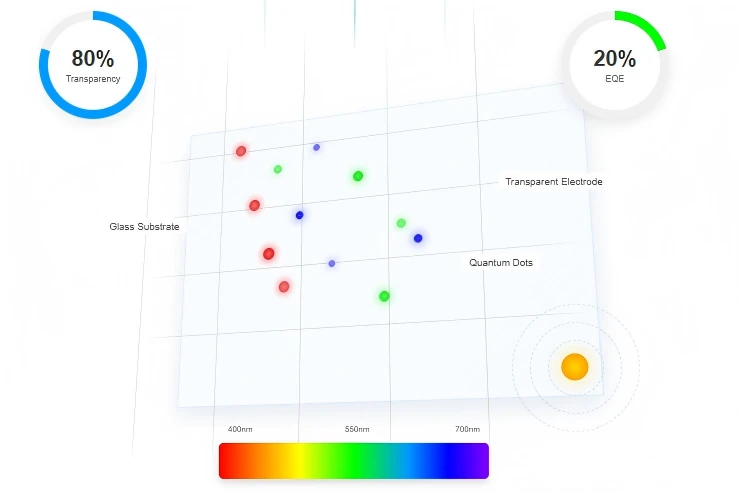

LED נקודה קוונטית (QLED)
טכנולוגיית QLED מבטיחה יעילות משופרת וטוהר הצבע, כאשר הדגמות מעבדה משיגות יעילות קוונטית חיצונית העולה על 20% תוך שמירה על שקיפות מעל 80%.

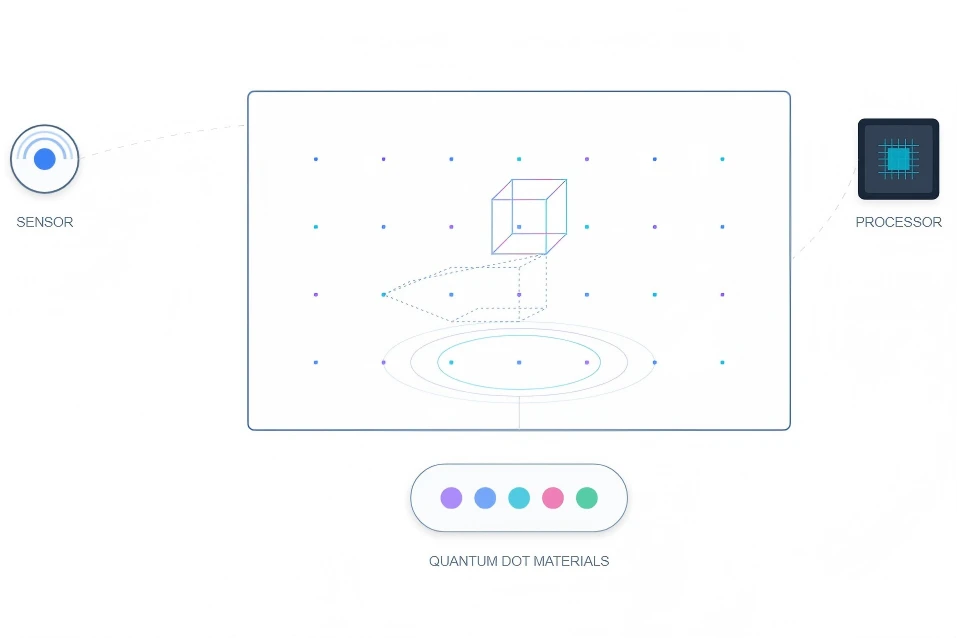

שילוב מציאות רבודה
שילוב יכולות המציאות המוגדלות משלב פונקציונליות תצוגה עם חישה סביבתית ומחשוב מרחבי, ויוצר חוויות מציאות מעורבות מעורבות.

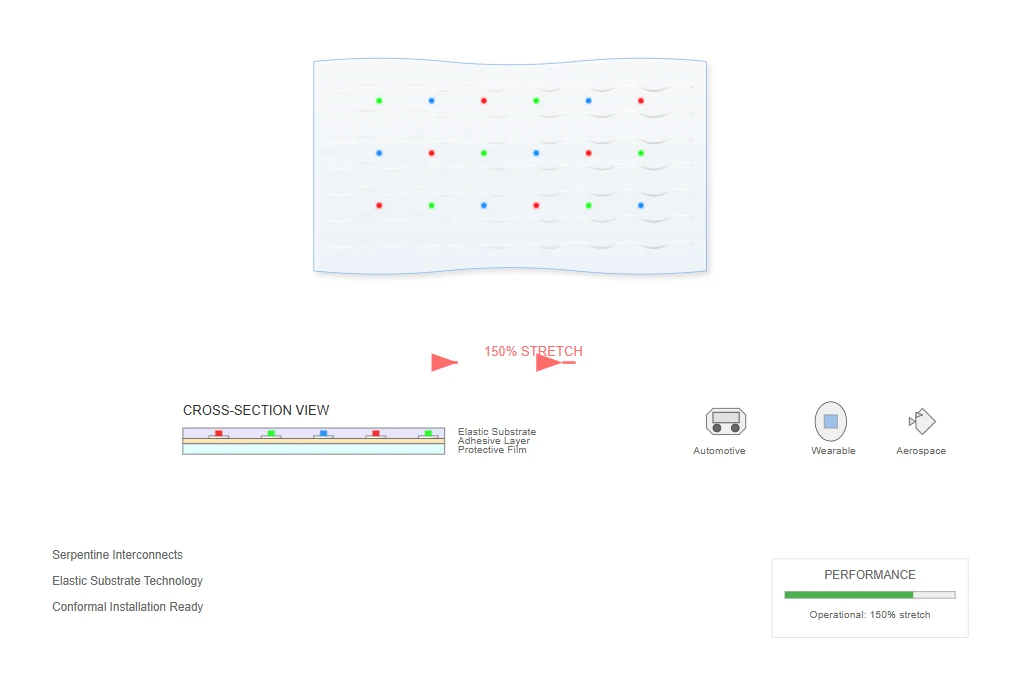

תצוגות גמישות ונתיחות
מחקר על תצוגות שקופות גמישות ונתיחות פותח אפשרויות יישום חדשות להתקנות מעוקלות וקונפורמיות. אלה הטכנולוגיות של מסך LED השקוף הבא - ייצור טכנולוגיות מסך LED שקופות משתמשות במצעים אלסטיים וקשרי סרפנטין המתאימים לעיוות מכני תוך שמירה על פונקציונליות חשמלית ואופטית.
הדגמות אב טיפוס השיגו יחסי מתיחה של עד 150% תוך שמירה על פעולת התצוגה, מה שמציע יישומים עתידיים בתחום הרכב, התעופה והחלל ואלקטרוניקה לבישה.
יישומים מרכזיים
תצוגות רכב
טכנולוגיה לבישה
מכשירים גמישים
ממשקי תעופה וחלל
ארכיטקטורה מעוקלת
ציוד רפואי
