האם אתה יכול להתאים אישית מסך LED שקוף?
כֵּן. אבל זה לא העניין.
"התאמה אישית" בתעשיית מסכי הלד השקופים היא מילת באז שיווקית. פתח אתר אינטרנט של יצרן כלשהו, ותראה "התאמה אישית זמינה", "מותאמת לצרכים שלך", "שירות התאמה אישית-באחד. זה יוצר אשליה: כאילו ניתן לייצר כל צורה, גודל או אפקט רצוי.
90% מה-מה שנקרא "התאמה אישית" היא רק הרכבה מודולרית-ערבב והתאמה.
היחידה הבסיסית של מסך LED שקוף היא המודול-בדרך כלל חלקים סטנדרטיים של 500 מ"מ×500 מ"מ או 1000 מ"מ×500 מ"מ. מסך בגודל 3 מ'×2 מ'? לקחת 6 מודולים ולחבר אותם יחד. 5m×3m? חלק יחד 15.
התאמה אישית אמיתית-לא-גדלים סטנדרטיים של מודולים, חתכים לא סדירים, עקומות מיוחדות-רוב היצרנים פשוט לא רוצים לעשות, או שהם יציגו מחיר שנועד למנוע קבלה. מַדוּעַ? מכיוון ש"התאמה אישית" בייצור פירושה תבניות חדשות, התאמות פס ייצור, בדיקות איכות אינדיבידואליות-כל העלויות. ושולי מסך LED שקופים כבר נלחצים; ליצרנים אין תמריץ להתאים לדרישות מיוחדות.
מה המשמעות של "התאמה אישית" בעצם (אז מכירות לא יכולות להציק לך)
גודל-ניתן להתאמה אישית, אבל ברשת
גדלי מסך שקופים הם כפולות שלמים של גדלי מודול. מפרטי מודול נפוצים: 500×500 מ"מ, 500×1000 מ"מ, 1000×500 מ"מ, 1000×1000 מ"מ. 3.5 מטר רוחב? לא קיים-זה או 3 מטרים או 4 מטרים. 2.7 מטרים? 2.5 מטר או 3 מטר-בחר אחד.
חלק מהיצרנים יכולים לעשות "מודולים לחתוך" כדי להשיג גדלים לא-סטנדרטיים, אבל פירוש הדבר הוא לוחות PCB מותאמים אישית, תבניות חדשות, החל מעליית עלות של 30-50% וזמן אספקה ארוך יותר ב-2-4 שבועות. האם זה שווה את זה דורש חישוב.

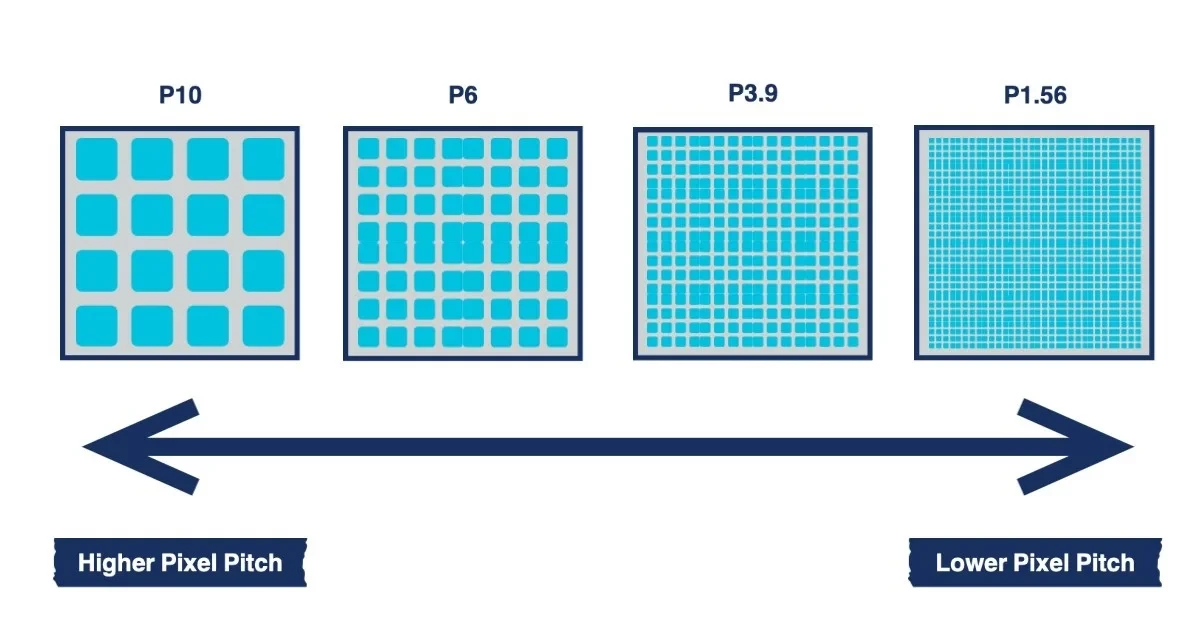

Pixel Pitch-בחירת הליבה
P3.9, P7.8, P10, P15, P20... פרמטר זה קובע ישירות את האיזון בין בהירות, שקיפות ומחיר.
P3.9 עובד לצפייה של 3-6 מטר, נותן לך שקיפות של 55-65%, עולה הכי הרבה. P7.8 מתאים ל-6-12 מטרים, בליטות שקיפות של עד 65-75%, תמחור בטווח בינוני. P10 הוא עבור 10+ מטרים החוצה, 70-80% שקוף, סביר יותר. P15 ו-P20? אלה מיועדים לשלטי חוצות - מרחק צפייה של 15-30 מטר, שקיפות של 75-85%, האפשרות הזולה ביותר.
גובה פיקסל קטן יותר הוא לא תמיד טוב יותר-מה שעדיף הוא מה שמתאים למרחק הצפייה. אטריומים של קניונים, קירות מסך חיצוניים,-תצוגות חלונות קרובים-הדרישות שונות לחלוטין.
בהירות-הבדל גדול בין פנים לחוץ
שימוש פנימי: 800-2000 ניטים זה מספיק. אור שמש חיצוני או ישיר: לפחות 4000-6000 ניטים, אחרת שום דבר לא ייראה במהלך היום.
הבהירות ניתנת להתאמה אישית, אך בהירות גבוהה יותר פירושה צריכת חשמל גדולה יותר, יותר חום, מחיר גבוה יותר. שאל את היצרן אם הם מציינים "בהירות שיא" או "בהירות הפעלה מתמשכת"-יצרנים מסוימים מצטטים ערכי שיא שלא ניתן לשמור בפועל במהלך שימוש מתמשך.
איך אתה מתקין את הדבר הזה?

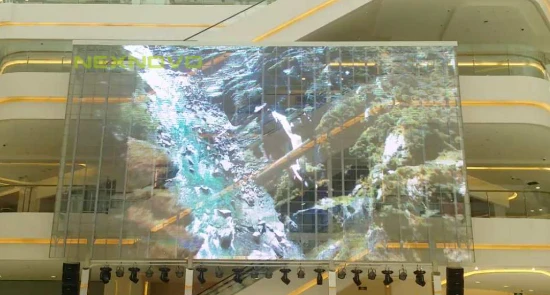

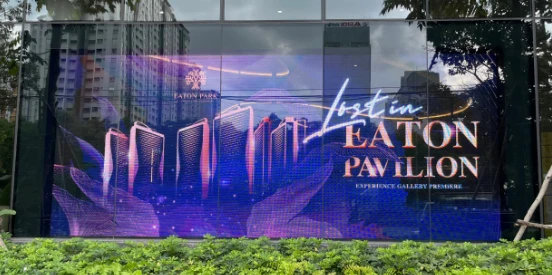

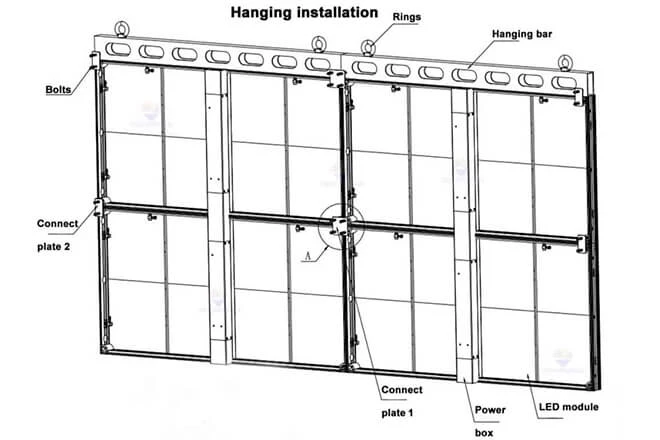

תלוי מלמעלה עובד עבור אטריומים בקניון ותפאורות במה. חליפות קרקע- עומדות או מוערמות לתערוכות זמניות. משטח-מותקן או מוטבע-מחובר לחלק הפנימי של קירות מסך מזכוכית-הוא היישום האדריכלי הנפוץ ביותר. עמודה-מורכבת עם תמיכת תושבת עצמאית עובדת לפרסום חוצות.
שיטת ההתקנה קובעת את כיוון התחזוקה של המודול (תחזוקה קדמית או אחורי), בחירת אביזרים, ואפילו את העיצוב המבני של המודולים עצמם. יש להחליט על כך לפני ההזמנה-לא התברר במהלך ההתקנה.
תחזוקה קדמית או מאחור? תטעה ואתה הורס קירות

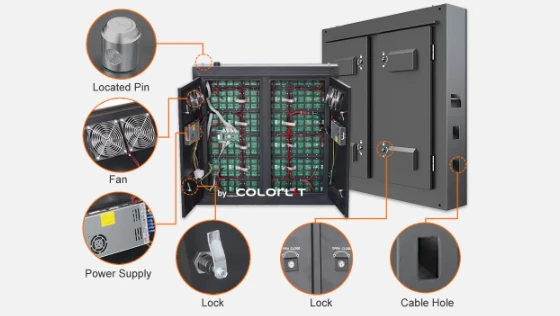

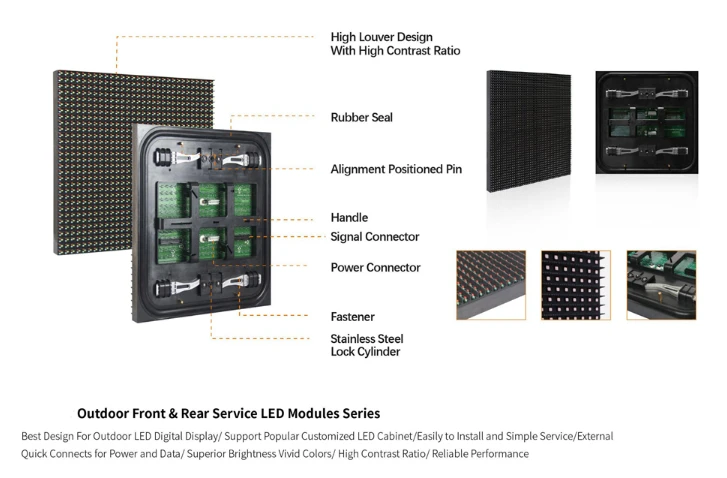

תחזוקה אחורית פירושה הסרת מודולים מאחור. דורש רווח של לפחות 50 ס"מ מאחורי המסך. עלות נמוכה יותר. תחזוקה קדמית פירושה הסרת מודולים מהחזית. מתאים להתקנות-לקיר ללא מקום מאחור, מבנה מודול מורכב יותר, עלות גבוהה יותר ב-10-20%.
בחר בשיטת תחזוקה שגויה, וייתכן שיהיה צורך להרוס קיר שלם רק כדי להחליף מודול אחד.
מערכת בקרה-הימנע מנעילות-
יצרנים בעלי מוניטין יתנו בחירה: השתמשו במערכת הבקרה הקניינית שלהם, או השתמשו במערכת -תקני התעשייה (NovaStar, Colorlight, Linsn).
המלצה: בחרו מערכת אוניברסלית. מערכות קנייניות הן כבלים. שדרוגים ותחזוקה עתידיים יהיו נתונים לחסדיהם.
דירוג הגנה-תלוי בתרחיש
סביבה יבשה בתוך הבית: IP30-IP40 מספיקה. לחות או אדי מים בתוך הבית: IP54. חצי-חוץ או חיצוני מלא: IP65 ומעלה. כל רמה מעלה בדירוג ההגנה מוסיפה 5-15% למחיר. אל תעשה הנדסה יתרה, אבל אל תפרט את המסך ייהרס גם במים.
פרטי מראה-ניתן להתאמה אך מוגבל
צבע מסגרת (שחור/לבן/כסף/אפור), צבע רצועת LED, מיקום קופסת חשמל-רוב היצרנים יכולים להכיל אותם.
אבל הציפיות צריכות להיות מוגבלות: צבעי שבב LED, רוחב רצועה, עובי מודול-אלה הם סטנדרטיים. אלא אם כן הנפח גדול מספיק כדי להצדיק קו ייצור ייעודי, אין לשנות אותם.
מה ש-נקרא "התאמה אישית" הוא 80% על יצירת שילובים בתוך אפשרויות קבועות. קבל גובה פיקסלים, בהירות, גודל, שיטת התקנה, שיטת תחזוקה, מערכת בקרה ודירוג הגנה נכון-המסך מותאם-בהתאמה אישית. תטעו, ושום סכום כסף שהוצא על "צורות מיוחדות" לא יחסוך את זה. 20% הנותרים? או יקר להחריד או פשוט לא מקובל.
הונאת השקיפות
נקודת המכירה המרכזית של מסכי LED שקופים היא "שקיפות". אבל תיוג השקיפות של התעשייה הזו הוא בלגן.
כאשר יצרן אומר 80% שקיפות, איך הוא קיבל את המספר הזה? חלקם מודדים את היחס בין הפערים בין פסי LED לשטח הכולל-שזה שקיפות גיאומטרית. חלקם מודדים את העברת האור בפועל-שזו שקיפות אופטית. חלקם אינם כוללים את המסגרת, ספק הכוח והכבלים לחלוטין, ומודדים רק את השטח השקוף ביותר. חלקם אפילו מצטטים "שקיפות תיאורטית" שהמוצר בפועל לא יכול להשיג. אין תקן מאוחד-המספרים הם מה שהיצרן יחליט.
שקיפות גבוהה פירושה פסי LED דקים יותר, מרווח גדול יותר, פחות שבבי LED. פחות שבבי LED פירושו בהירות נמוכה יותר, פיקסלים דלילים יותר. עמוד במרחק של 3 מטרים ממסך P10 עם שקיפות של 85%, והתמונה מפוזרת-פיקסלים נראים בבירור. זה לא "מסך" אלא שורות של נקודות זוהרות.
אז כאשר יצרן מתהדר ב"90% שקיפות", השאלות שיש לשאול הן: מהי צפיפות הפיקסלים? מהי הבהירות בפועל? איזה מרחק צפייה? אם אלה לא הובהרו, חרטה באה לאחר חתימת החוזה.
כשלים רבים בפרויקט נובעים בדיוק מזה: הלקוח התרשם מ"שקיפות גבוהה", אך לאחר ההתקנה גילה שהתוכן היה בלתי נראה במהלך היום ובוהק מדי בלילה. שקוף, כן-אבל חצי מהפונקציונליות של המסך נהרסה.
תשכח מ"התאמה אישית"-התחל עם מרחק צפייה
במקום להיות אובססיבי לגבי "האם זה יכול להיות מותאם אישית", גלה דבר אחד: מהו מרחק הצפייה? זה קובע את גובה הפיקסלים. גובה פיקסל קובע עלות, שקיפות, איכות תצוגה-הוא קובע כמעט הכל.
החישוב פשוט: מרחק צפייה מינימלי (מטרים) ≈ גובה פיקסלים (מילימטרים)
מסך P3.9 עובד מצוין לצפייה בטווח של 4 מטרים. מסך P10 מתחבר רק ממרחק של 10+ מטרים. מסך P20 מיועד לצופים במרחק של עשרות מטרים. בחר את גובה הפיקסלים הלא נכון, ושום סכום כסף לא יחסוך אותו.
הנה משהו שראיתי שוב ושוב: תצוגות חלונות בקניון עם מסכים שקופים P10 או אפילו P16, בעלים מתלוננים על תוצאות גרועות. מרחק הצפייה בחלון הוא רק 2-3 מטרים-ב-P10 עם פיקסלים גדולים מאגודל מותקן, וצפוי להיראות טוב? אבל P10 הוא כסף שנחסך בזול, הרס את האפקט.
המשמעות האמיתית של "התאמה אישית" היא לא שיצרן יבנה איזה מסך-מוזר-בצורה מוזרה, אלא למצוא את נקודת האיזון בין גובה הפיקסלים, השקיפות, הבהירות והתקציב המתאימה ביותר לתרחיש. הדבר מצריך שיקול דעת מקצועי, אי מילוי טופס דרישות והמתנה להצעות מחיר.
מסכים מעוקלים נראים מדהים בתערוכות. בפרויקטים אמיתיים, הם סיוט.
מעוקל, גלילי, בצורת-גל, כדורי-אלה הדברים המושכים ביותר-בתערוכות, ומה שיצרנים אוהבים להציג כ"יכולות ההתאמה האישית" שלהם.
אבל בפרויקטים אמיתיים, למסכים לא סדירים יש הרבה יותר מלכודות מאשר למסכים שטוחים.
העלויות אינן עולות באופן ליניארי-הן עולות באופן אקספוננציאלי. מסך מעוקל באותו אזור עשוי לעלות פי 2- מאשר מסך שטוח מכיוון שהוא דורש רכיבי PCB גמישים או הרכבה של מודולים בגודל קטן, עם שיעורי תשואה נמוכים ותהליכים מורכבים.
לעקמומיות יש גבולות פיזיים. יצרן יכול לומר "אנחנו יכולים לעשות מעוקלים", אבל מה רדיוס הכיפוף המינימלי? המגבלה עבור מוצרים סטנדרטיים היא סביב 500-1000 מ"מ. רוצה עיקול הדוק יותר? שבבי LED ייפלו, PCBs ייסדקו.
יש בעיה נוספת שאנשים רבים לא לוקחים בחשבון: התפרים מוגדלים על משטחים מעוקלים. ניתן לשלוט בתפרי מודול במסכים שטוחים כך שיהיו כמעט בלתי נראים לעין בלתי מזוינת. אבל על משטחים מעוקלים, מודולים נפגשים בזוויות, מה שהופך את התפרים ברורים-במיוחד בסצנות חשוכות, שבהן מופיעים קווים שחורים גלויים.
ואז יש תחזוקה. כאשר מודול נכשל במסך שטוח, הסר אותו, החלף אותו-לוקח דקות. מודולי מסך מעוקלים מיוצרים בזוויות מותאמות אישית. החלפת אחד עשויה להיות המתנה שהיצרן ייצר אותו שוב. מה אם זה יופסק?
ניתן לעשות מסכים לא סדירים. אבל אלא אם התרחיש באמת דורש צורה לא סדירה עבור האפקט, מסכים שטוחים עדיפים. זול יותר, יציב יותר, קל יותר לתחזוקה.
לאן הולך הכסף בפועל (ולאן אתה מקבל סימון)
הבנת מבנה הרווח של התעשייה הזו חושפת היכן נמצא הסימון במרכאות.
מרכיב העלות הגדול ביותר של מסכי LED שקופים הוא שבב LED, המהווה 30-40% מהעלות הכוללת. יצרני השבבים (Sanan, Changelight, Epistar) נמצאים במעלה הזרם, עם מרווחים גולמיים של 15-25% - המחירים האלה שקופים יחסית.
אריזה-הופכת שבבים לחרוזים לד-מהווה 15-20%. חברות כמו Nationstar ו-MLS מטפלות בזה, עם מרווחים גולמיים של 10-20%.
המקום בו השוליים הם הגבוהים ביותר הוא בייצור המסכים ובשילוב מערכות-רווחים גולמיים של 20-40%. זה גם המקום שבו קיים הכי הרבה סימון.
ייתכן שההצעה שהתקבלה עברה 2-3 שכבות מיצרן למשתמש קצה: יצרן → מפיץ אזורי → אינטגרטור → משתמש קצה. כל שכבה מוסיפה 10-30%. אותו מוצר בערוצים שונים יכול להשתנות ב-50% במחיר.
יש גם נקודת רווח נסתרת: מערכת הבקרה. יצרנים רבים משתמשים בפרוטוקולים קנייניים-לאחר השימוש במסך שלהם, יש להשתמש בכרטיסי הבקרה שלהם, בתוכנה שלהם ובתמיכה הטכנית שלהם. תחזוקה שלאחר מכן, שדרוגים-בכל מחיר שהם מציבים, אין ברירה.
איך להימנע ממלכודות? נסה לקבל מקור ישירות מיצרני המסכים, תוך דילוג על מתווכים. התעקש על מערכות בקרה אוניברסליות (NovaStar, Colorlight הם תקני תעשייה)-אל תינעל על מערכות קנייניות. השווה לפחות שלוש הצעות מחיר-אם יש שינויים משמעותיים במחיר עבור אותו מפרטים, משהו דורש בדיקה.
המסך הוא רק חצי מהעלות. בִּרְצִינוּת.
עבור מסך LED שקוף, המוצר עצמו עשוי להוות רק 50-60% מסך ההשקעה. לאן כל השאר הולכים?
התקנה ומערכות תומכות.
מסכים שקופים נראים קלים ודקים, אבל הם לא קלים-8-15 ק"ג למ"ר. קיר מסך זכוכית בגודל 100 מ"ר עם מסכים שקופים מוסיף כמעט טון של עומס נוסף. האם מבנה קיר המסך הקיים יכול להתמודד עם זה? זה צריך חיזוק? אלה אינם באחריות היצרן - הם זקוקים להערכת מהנדס מבנים מקצועית.
חשמל זה נושא אחר. מסכים שקופים צורכים 200-600 וואט למ"ר. ב-100 מ"ר, זה 20-60 קילוואט. האם מערכת חלוקת החשמל מספקת? האם יש צורך בקווי חשמל ייעודיים?
מה לגבי פיזור חום? נוריות לד מייצרות חום, וקירות מסך מזכוכית אינם נושמים. החלל בין מסך לזכוכית מתחמם מאוד, במיוחד בחזיתות הפונות דרומה- בקיץ. מבלי להתייחס לפיזור החום, תוחלת החיים של המסך נפגעת באופן משמעותי.
גם תיאום הבנייה בעייתי. עבור מבנים חדשים, יש לתאם מראש מסכים שקופים עם עיצוב קיר מסך. עבור פרויקטים של שיפוץ, עבודות חזית חיצוניות עשויות לדרוש אישורים. מבנים מסחריים צריכים גם לשקול כיצד בנייה משפיעה על הפעילות העסקית.
זוהי "התאמה אישית" אמיתית-לא התאמה אישית של מסך, אלא התאמה אישית של פתרון מלא. יצרנים או אינטגרטורים ששוקלים את כל זה הם אלו עם יכולת משלוח אמיתית. מי שמדבר רק על מסכים מבלי לדון בהתקנה או מחכה לחיוב נוסף מאוחר יותר או מתכנן להיעלם לאחר המסירה.
השורה התחתונה
המילה "התאמה אישית" גורמת למסכי LED שקופים להיראות כל יכול. אבל למעשה, מדובר במוצר תעשייתי בוגר עם גבולות טכניים ברורים ועקרונות כלכליים.
מה שיצרנים יכולים לעשות הוא לעזור למצוא את התצורה הנכונה בתוך מסגרות טכניות מבוססות. מה שהיצרנים לא יכולים לעשות זה להתנגד לחוקי הפיזיקה.
במקום לשאול "האם זה יכול להיות מותאם אישית", שאל "מה בעצם צריך?" גלה מרחק צפייה, בהירות הסביבה, תנאי התקנה ומגבלות תקציב. ברגע שהאילוצים הללו מוגדרים, הפתרון האופטימלי מופיע באופן טבעי. השאר זה רק למצוא יצרן אמין שיבצע את זה.
