מיקום שער תווית מדף אלקטרוני: מדריך סקרי אתר RF לחנויות קמעונאיות

מיקום השער האלקטרוני של תווית מדף לא צריך להתבסס על טווח חוברות או עיגול קומה- בלבד. מדפי מתכת, מארזי קירור, צפיפות מלאי, קירות, גובה הרכבה, ציוד אלחוטי אחר ונפח עדכוני המחירים יכולים לשנות את הביצועים של רשת ESL בחנות אמיתית.

תשובה מהירה:צור תוכנית שער ראשונית מפריסת החנות הנוכחית, ולאחר מכן אמת אותה עם השערים והתוויות הייצוגיות בפועל. בדוק מיקומי מדף קשים, עדכונים רגילים ובכמות גדולה, כשל בשער, נראות חריגות ואישור סופי של המכשיר. אשר רק את התצורה שתוקנה, נבדקה מחדש ותועדה.

אפתרון תווית מדף אלקטרונימשלב בדרך כלל תוויות, שערים או נקודות גישה, פלטפורמת ניהול וחיבורים למערכות תמחור או מוצרים. לכן כיסוי אמין אינו רק שאלת RF. זוהי היכולת לספק את העדכון הנכון, לזהות כשלים ולהוכיח שהתווית המיועדת הגיעה למצב סופי מאושר.

מה מיקום שער ESL חייב להוכיח

שער מעביר תעבורת עדכונים בין פלטפורמת הניהול לתוויות ברצפת המכירה. בהתאם למערכת, אותו רכיב רשת עשוי להיקרא שער, תחנת בסיס, נקודת גישה או בקר תקשורת. הסבר רחב יותר על זרימת העבודה של המערכת זמין במדריך זהכיצד פועלות תוויות מדף אלקטרוניות.

מערכות מבוססות-Bluetooth עשויות ליישם אתפרופיל תווית מדף אלקטרוני Bluetooth, המציין כיצד לקוח Bluetooth שולט ומעדכן התקני ESL. מערכות אחרות עשויות להשתמש ב-2.4 GHz, Sub-GHz, Wi-Fi או ארכיטקטורה אחרת. הפרוטוקול שנבחר משפיע על כלי הסקר, מחווני האות הזמינים, שיוך השער, התנהגות האישור ותכנון הערוצים. כדאי לסקור את ההבדלים ביניהםתקשורת Bluetooth, Wi-Fi ותת-GHz ESLלפני הגדרת שיטת בדיקה.

טווח נומינלי אינו שמיש כיסוי

טווח ספק מתאר ביצועים בתנאים מוגדרים. כיסוי שמיש הוא התוצאה הנדרשת על ידי הקמעונאי בחנות המותקנת.

אזור לא צריך להיחשב שמיש רק בגלל שתווית אחת מקבלת פקודה אחת. על הפרויקט לקבוע האם:

• תוויות מייצגות מקבלים את העדכון הנכון באופן עקבי.
• עדכונים רגילים ועדכונים בכמות גדולה הושלמו בתוך החלון העסקי המאושר.
• תוויות לא מאושרות נשארות גלויות בתהליך חריג.
• אירועים ישנים או מושהים אינם יכולים להחליף תוכן חדש יותר.
• אזורים קריטיים נותרים ניתנים לניהול כאשר שער או חיבור אחורי נכשלים.
• התווית הפיזית הנכונה קשורה למוצר ולמיקום המדף הנכונים.

מהירות העדכון תלויה גם בטכנולוגיית התצוגה, גודל התמונה, צורת הגל, תזמון הפלטפורמה ועומס הרשת. הדרכה נפרדת עלקצב רענון ESL וביצועי תצוגהיכול לעזור לצוותים להימנע מהאשמת כל עדכון איטי בכיסוי RF.

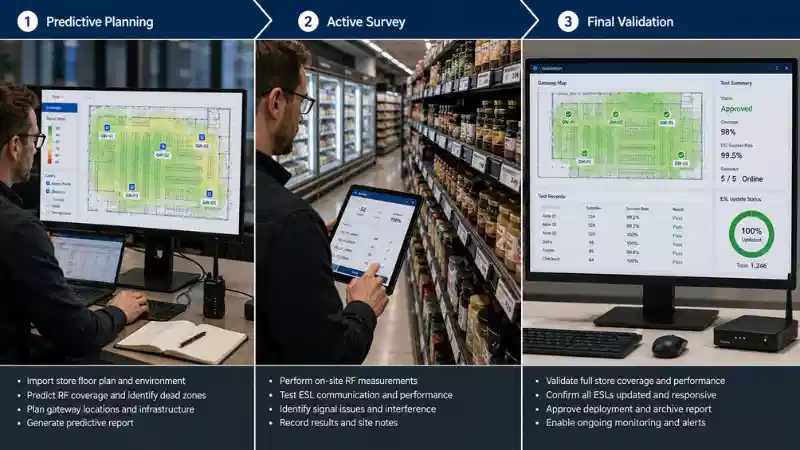

השתמש בסקר אתר תלת- של ESL RF

סקר בר הגנה מפריד בין תכנון לאימות. שלושת השלבים שלהלן מונעים מתכנון חזוי להיחשב בטעות להתקנה שהושלמה.

שלב 1: תכנון חזוי ראשוני

השתמש בתוכנית הרצפה הנוכחית, בלוח הזמנים של המתקנים, במידע על התקרה, בזמינות הרשת, בנקודות ההרכבה המועמדות ובהנחות המתועדות של הספק כדי ליצור פריסת שער ראשונית.

שלב זה אמור לזהות אזורי כיסוי סבירים וסיכונים ברורים, אך הוא לא אמור לאשר את ספירת השערים הסופית. רדיוס תכנון אינו יכול לשחזר מדפים מצוידים, בניית מקפיא, השתקפויות רדיו, כיוון התווית או הסביבה האלחוטית החיה של החנות.

שלב 2: סקר פעיל באתר-

התקן שערי מיקום-זמניים או סופיים והשתמש בדגמי התווית המאושרים כדי לשלוח עדכונים אמיתיים ממיקומים מייצגים. רשום הן את כל מדידות ה-RF הנתמכות על-ספק והן את התוצאה התפעולית בפועל.

הנחיות כלליות לפריסה אלחוטית מNIST על מערכות אלחוטיות תעשייתיותמדגיש הבנה של התקנים אלחוטיים קיימים, פסי הפעלה, מקורות הפרעה והסביבה המותקנת. עבור פרויקטים של ESL, עקרונות אלה חייבים להיות משולבים עם בדיקות עדכון אמיתיות של-תווית.

שלב 3: פוסט סופי-אימות התקנה

חזור על בדיקות קריטיות לאחר תיקון שערים במיקומים המאושרים שלהם, המדפים מלאים, ציוד קר פועל ומערכות חנות רגילות פעילות. שמור את מפת השער הסופית ובדוק ראיות כבסיס הפריסה.

אימות סופי זה שונה מעבודת החומרה הכללית המכוסה ב-anמדריך להתקנת תווית מדף אלקטרונית. ההתקנה מאשרת שהרכיבים מותקנים ומחוברים; אימות RF מאשר שהמערכת המותקנת פועלת בסביבה האמיתית.

מה לאסוף לפני הכניסה לחנות

סקר אתר הופך לאיטי יותר ופחות אמין כאשר הצוות מגלה מידע בסיסי על פריסה או תשתית רק לאחר תחילת הבדיקה. לפני הביקור, איסוף:

בחירת הספק משפיעה גם על מה שניתן למדוד ולאשר. לפני הסקר, אמת את היכולות הטכניות הללו כחלק מבחירת פתרון תווית מדף אלקטרוני קמעונאי.

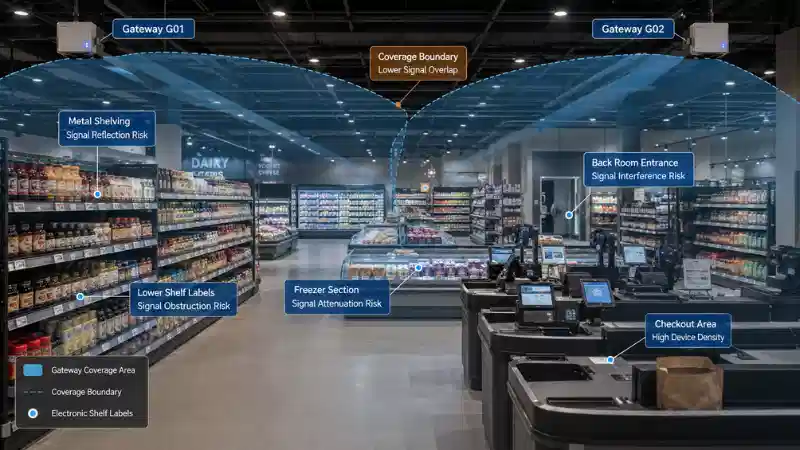

מפה את אזורי ה-RF-הגבוהים ביותר של החנות

תוכנית הקומה צריכה להפוך למפת סיכונים לפני התקנת שערים מועמדים. התחל עם האזורים שיש סיכוי גבוה יותר לחשוף עיצוב חלש.

מדפי מתכת ותצוגות צפופות

מתכת עשויה לשקף, לחסום או להפנות אותות רדיו. בדוק תוויות בתחתית המדף, מאחורי קצוות מתכת, בתוך מעברים צרים, ליד מתקנים צפופים, וליד מוצרים במלאי כבד. תווית אחת בגובה עין- אינה יכולה לייצג מעבר שלם.

מקררים ומקפיאים

ציוד קר משלב מתכת, בידוד, זכוכית, מכונות ומצבי הרכבה יוצאי דופן. התייחסו לדלתות המקרר, לצ'ילרים פתוחים, לחלקי קצה קפואים, למסילות תחתונות ולתוויות בין מקרים סמוכים כנקודות בדיקה נפרדות.

עבור פריסת מכולת, יש לשקול גם את הדרישות הפיזיות והתפעוליות של מחלקות אלה לצד מקרי השימוש הרחבים יותר המתוארים במדריך זה.תגי מחיר אלקטרוניים של סופרמרקט.

קירות, עמודים, חדרים אחוריים ואזורי קליטה

קירות מוצקים ועמודים מבניים עשויים להפריד בין שער קומת-מכירה מחדר מלאי, בית מרקחת, דלפק שירות, רציף קבלה או קומת ביניים. כלול את האזורים שבהם התוויות תומכות באיסוף, מילוי, מלאי או תמחור- מול לקוחות.

קופה ואזורים אלחוטיים-צפופים

אזורי תשלום עשויים להכיל נקודות גישה ל-Wi-, מסופי קופה, מכשירי תשלום, סורקים כף יד, ציוד אבטחה, מכשירי לקוחות וצגים דיגיטליים. הנוכחות שלהם לא יוצרת כשל אוטומטי, אבל היא הופכת את הבדיקה בתנאי הפעלה רגילים לחשובים יותר.

בחר מיקומי שער ראשוניים

שערים מועמדים צריכים להיות ממוקמים במקום שבו ניתן לנהל ביצועי רדיו, חשמל, גישה מאובטחת לרשת, תחזוקה בטוחה ושינויים עתידיים בחנות.

• העדיפו מיקומים מוגבהים ופתוחים שבהם עיצוב האנטנה המאושר אינו חסום על ידי מתקני מתכת גדולים.
• הימנעו מארונות סגורים אלא אם כן הספק אישר את שיטת המתחם וההתקנה.
• שמור על שערים מזוהים ונגישים לבדיקה, החלפה ופתרון בעיות ברשת.
• רשום מזהה שער, מיקום מדויק, גובה הרכבה, מקור מתח, כתובת רשת, אזורים מיועדים ותאריך התקנה.
• אל תציב שער במקום בו שלטים עתידיים, תצוגות עונתיות או שיפוץ חנות עלולים לחסום אותו.

חפיפת כיסוי עשויה לשפר את ביצועי הגבולות או את החוסן, אך רק אם הפלטפורמה תומכת בהתנהגות האסוציאציה או הכשל הצפוי. שיוך שער בפועל, תור ומעבר לכשל משתנים בהתאם לספק. בעת השוואת ספקים, סקור עדויות חומרה ורשת כאחד, במקום להסתמך על טענת כיסוי יחידה; זֶההשוואת יצרן מדף אלקטרונימתווה גורמי הערכה רחבים יותר.

מה למדוד במהלך סקר אתר RF

אף מספר אחד לא מוכיח שאזור ESL מוכן. הסקר צריך לשלב מדידות RF או פלטפורמה עם תוצאות תפעוליות.

ציוד רדיו ותנאי ההפעלה המותרים משתנים בהתאם לשוק. עבור פריסות בארה"ב, המכשירים הרלוונטיים כפופים לתנאים הרלוונטייםאישור ציוד FCC ודרישות מכשירי RF. לשווקים אחרים יש ספקטרום, כוח ותאימות משלהם. אין לשנות את התצורה המאושרת של המערכת שנבחרה רק כדי לשפר את תוצאת הסקר של חנות אחת.

כיצד להפעיל את סקר אתר ESL פעיל

1. מספר את אזורי החנות.השתמש בקודים עקביים כגון A01 עבור מעבר, F01 עבור אזור הקפאה, C01 עבור קופה ו-B01 עבור החדר האחורי. השתמש באותם קודים בתוכנית הקומה, בגיליון הבדיקה, בתצורת השער וביומן החריגים.
2. התקן שערים למועמדים.הנח את החומרה המאושרת במיקומים המשקפים את הגובה הסופי, הכיוון, ה-backhaul ותנאי הכוח המיועדים.
3. בחר תוויות בדיקה מייצגות.כלול מדפים עליונים, אמצעיים ותחתונים, מכסי קצה, עמדות מקפיא, קופות, חדרים אחוריים, חסימות מבניות וקצה הכיסוי החזוי.
4. הפעל עדכונים בודדים מבוקרים.השתמש באירוע בדיקה ידוע ורשום את נקודת הבדיקה, מזהה התווית, השער, הסטטוס, זמן ההשלמה, ניסיונות חוזרים, תוצאה גלויה והוכחות.
5. הפעל עדכונים בכמות גדולה מציאותית.בדוק מעבר, מחלקה, סט קידום או עומס אחר המייצג את האירוע התפעולי המתוכנן הגדול ביותר.
6. בדוק את תנאי החנות הרגילים.אם הדבר מעשי, חזור על בדיקות קריטיות עם מדפים מלאים, ציוד קר פועל, Wi- פעיל, מכשירי צוות בשימוש וקופות פועלות.
7. בדיקת חוסן ונראות כישלון.השבת או נתק שער אחד רק באמצעות הליך בדיקה מאושר. אשר מה קורה לאירועים מושפעים, האם נעשה שימוש בכיסוי חלופי במקומות שבהם הוא נתמך, והאם תוויות לא פתורות נשארות גלויות.
8. תקן ובדוק שוב.הזז או הוסף שער, שנה את סידור ההרכבה המאושר, הסר חסימה לא מכוונת, תקן את ה-backhaul, החלף תווית פגומה או תקן את הכריכה. אל תסגור את הבעיה עד שהתצורה הסופית תעבור את אותה בדיקה שחשפה אותה.

השתמש ברשומה של סקר אתרים, לא בהערות לא רשמיות

רשומת סקר הופכת את התוצאה לניתנת לחזרה ולביקורת. ניתן להשתמש בשדות הבאים כנקודת התחלה:

הדוגמה נמנעת בכוונה מספי אות או זמן אוניברסליים. ערכים אלה חייבים להגיע מהמערכת הנבחרת, מדרישות הסיכון של הקמעונאי ומבדיקות פרויקט מאומתות.

דוגמה להמחשה של סקר סופרמרקט

התרחיש הבא הוא היפותטי ומדגים את תהליך ההחלטה במקום לתבוע תוצאת פריסה אמיתית.

לחנות מכולת שישה מעברים ראשיים, שני קירות מקוררים, פינת אוכל קפואה-, שמונה קופות וחדר אחורי מאחורי קיר מוצק. התוכנית המקדימה מקצה את G01 למעברים 1–3, G02 למעברים 4–6 ותצוגות קירור, ו-G03 לקופות ולחדר האחורי.

עדכונים בודדים פועלים ברוב המיקומים, אך מופיעות שלוש בעיות:

• תוויות המדף- התחתונות לצד הקטע הקפוא נותרות ללא אישור.
• שתי תוויות-חדר אחוריות מתעדכנות רק לאחר נסיונות חוזרים ונשנים.
• תוויות קצה- בין G01 ל-G02 הופכות ללא עקביות במהלך מבחן קידום בכמות גדולה.

הצוות לא צריך פשוט להגדיל ניסיונות חוזרים ולאשר את החנות. תחילה עליו לקבוע אם התקלות חולקות גורם RF.

1. אשר שכל אירוע הגיע לחנות, המוצר והתווית הנכונים.
2. בדוק את תקינות התווית וחזור על האירוע עם תווית בדיקה ידועה-טובה.
3. ודא ש-G01, G02, G03 וחיבורי ה-Backhaul שלהם מקוונים.
4. סקור את סטטוס התור והזמנת אירועים.
5. השווה בין מדידות קישורים נתמכות-ותוצאות תפעוליות בנקודות הבדיקה שנכשלו.
6. העבר או הוסף כיסוי מאושר כאשר העדויות מצביעות על חולשה של RF.
7. חזור על אותן בדיקות אינדיבידואליות, בכמות גדולה וכישלון.
8. שמור את מפת השער הסופית ו-ראיות פגמים סגורות בתור הבסיס המאושר.

תהליך זה גם מונע רכישות מיותרות של חומרה. עדכון כושל שנגרם על ידי כריכה, תווית פגומה או תור רשת לא אמור לגרום אוטומטית לשער אחר. יש להעריך את ההשפעה הכספית של שערים, התקנה, תוויות, תחזוקה ותוכנה במסגרת הקמעונאי.עלויות אמיתיות של תווית מדף אלקטרונית.

אבחן תווית שנכשלה לפני האשמת כיסוי RF

כאשר ESL אינו מתעדכן, השתמש בסדר קבוע לפתרון בעיות:

1. אמת את אירוע המקור.אשר את המוצר, החנות, התבנית, הגרסה, הזמן האפקטיבי והתוכן המיועד.
2. בדוק את כריכת המוצר-כדי-לתווית.תווית בריאה יכולה להציג את המוצר הלא נכון כאשר השיוך אינו נכון.
3. בדוק את תקינות התווית.בדוק את הסוללה, הרישום, מצב החומרה והאם אירוע בדיקה ידוע-טוב מצליח.
4. בדוק את זמינות השער.ודא שהשער המיועד מופעל, מחובר, נרשם ומעבד אירועים.
5. בדוק תורים של backhaul ופלטפורמה.בעיית LAN, שרת, אינטגרציה או תור עשויה להיראות כמו כשל RF.
6. השווה נקודות בדיקה בקרבת מקום.מקבץ של כשלים בעמדות מדף דומות הוא עדות RF חזקה יותר ממכשיר מבודד אחד.
7. סקור את הקישור הזמין ונסה שוב את הנתונים.השתמש במדידות- ספציפיות לפלטפורמה, לא בספים אוניברסליים שהומצאו.
8. תקן את הסיבה החשודה וחזור על הבדיקה המקורית.בדיקה אחרת לא יכולה להוכיח שהכשל המקורי נסגר.

לבידוד תקלות רחב יותר, השתמש במדריך הייעודי לתוויות מדף אלקטרוניות לא מתעדכנותבמקום להרחיב מאמר זה למדריך מלא לפתרון בעיות.

הבן את רמות האישור

המונחים שלהלן הם דוגמאות כלליות. שמות הסטטוס בפועל והראיות מאחוריהם משתנים לפי פלטפורמה.

עבור עדכוני מחיר-שמתמודדים עם לקוחות, שידור לבד הוא בדרך כלל עדות קבלה חלשה. על הפרויקט להשתמש באישור החזק ביותר בו הפלטפורמה תומכת באמת ולהגדיר מתי נדרשת דגימה פיזית.

בניית מטריצת מבחן כיסוי וקבלה

הגדר קריטריוני קבלה לפני הבדיקה

אין סף מעבר אוניברסלי לכל חנות, פרוטוקול או פלטפורמה. הקמעונאי והספק צריכים להסכים על הראיות לפני תחילת הסקר.

חייבים-להכיל קריטריונים

• כל אזור קריטי מיוצג על ידי נקודות בדיקה מתועדות.
• מחירים מול לקוחות- אינם יכולים להישאר ללא אישור בשקט.
• אירועים שנכשלו יוצרים חריג גלוי עם בעלים.
• עדכונים בכמות גדולה והיפוכי קידום מכירות נבדקים.
• התצורה הסופית נבדקת מחדש לאחר כל תיקון חומרי.
• מפת השער הסופית, פרטי הרשת, בעיות פתוחות וראיות סגירה מאוחסנים.

קריטריונים מומלצים

• ניסיון חוזר-ברמת אזור וניטור תווית-לא מאומת.
• חלונות השלמה מוגדרים עבור עדכונים שוטפים, מבצעים ותיקונים דחופים.
• כללי דגימה פיזיים מאושרים לאירועי מחיר-בסיכון גבוה.
• הליך שחזור עבור כשל בשער או ב-backhaul.

קריטריונים מתקדמים לפריסות גדולות יותר

• התאמה אוטומטית בין האירוע המאושר לסטטוס -רמת המכשיר.
• חומרת ליקויים סטנדרטית והסלמה בין חנויות.
• ניתוח מגמות לפי שער, אזור, דגם תווית וסוג מתקן.
• השוואה מבוקרת של תבניות חנות מבלי להניח תוצאות RF זהות.

כמה שערי ESL צריך חנות?

אין נוסחה אוניברסלית אמינה המבוססת רק על שטח הרצפה או ספירת התוויות.

המספר הסופי תלוי בפרוטוקול, חומרת השער, עיצוב האנטנה, גיאומטריית החנות, התקרה, המתקנים, צפיפות התוויות, עומס העדכונים,-אזורים קריטיים עסקיים, מיקומי חשמל זמינים ורשת, והחוסן הנדרש.

השתמש באומדן של הספק כדי ליצור משרות מועמדים, ואז תן לסקר הפעיל לקבוע את הספירה הסופית. חנות קטנה יותר עם אביזרי פלדה צפופים ומארזי קירור עשויה לדרוש תכנון קפדני יותר מאשר חנות גדולה יותר בפורמט- פתוח.

בעת השוואת פתרונות, אשר מה מניחים למעשה נתוני הכיסוי והקיבולת המצוטטים. הסבר כללי עלמה כולל פתרון תווית מדף אלקטרונייכול לעזור לצוותי רכש להפריד בין אחריות התווית, השער, התוכנה והאינטגרציה.

מתי לבצע בדיקה חוזרת לאחר Go-בשידור חי

מפת השער המאושרת היא קו בסיס, לא ערובה קבועה. חזור על בדיקות ממוקדות כאשר:

• מעברים, מכסי קצה או מדפים מסודרים מחדש.
• מותקנים מקררים, מקפיאים, כלובי מלאי או תצוגות גדולות.
• החנות עוברת שיפוץ או הוספת קיר חדש.
• צפיפות התוויות או עומס העבודה של העדכון עולה באופן מהותי.
• שערים, קושחה, הגדרות פרוטוקול או שינוי בתשתית הרשת.
• ציוד אלחוטי חדש מותקן בקרבת מקום.
• אזור אחד מפתח ניסיונות חוזרים ונשנים או תוויות לא מאושרות.

עקוב אחר אזור במקום להסתמך רק על אחוז הצלחה אחד בכל החנות. תוצאה כללית גבוהה יכולה להסתיר אזור מת מתמשך המשפיע על קבוצה קטנה אך חשובה של תוויות.

טעויות נפוצות במיקום שער

• בהסתמך על רדיוס כיסוי:עיגול תוכנית-רצפה אינו מדגמן מדפים, מלאי, כיוון, עומס תנועה או עדכון.
• בודקים רק תוויות-בגובה העיניים:מסילות תחתונות, קצוות מקפיא, פינות, מכסי קצה וחדרים אחוריים עשויים להתנהג אחרת.
• בדיקת תווית אחת בכל פעם:זה לא מוכיח את הקידום או עומס העבודה התפעולי הגדול ביותר.
• קורא שידור מוצלח:התווית הפיזית המיועדת והתוכן הסופי עדיין זקוקים לאישור מתאים.
• הוספת שערים לפני אבחון הסיבה:תקלות כריכה, תקינות תווית, תקלות ב-Backhaul, תור או תבנית לא עשויות להיות בעיות RF.
• העתקת עיצוב חנות אחד לכל מקום:תקנים נפוצים הם שימושיים, אבל כל מיקום צריך אימות מול הסביבה המותקנת שלו.
• התעלמות מגישה לתחזוקה:שער שלא ניתן להגיע אליו בבטחה אינו עמדה סופית מעשית.

טייק אווי סופי

מיקום אמין של שער תוויות מדף אלקטרוני מחבר ארבע צורות של ראיות: פריסת חנות מדויקת, עיצוב מקדים מתועד, בדיקות RF אמיתיות ותווית-עדכוני, וכללי קבלה ברורים.

לפני אישור חנות, צוות הפרויקט אמור להיות מסוגל להראות היכן מותקן כל שער, אילו אזורי סיכון נבדקו, מה כל סטטוס מוכיח, כיצד הופרדו כשלי RF ושאינם-RF, מה תוקן ואיך התצורה הסופית נבדקה מחדש.
