מדריך זה נותן לך הערכות תוחלת חיים לפי תרחיש, מסגרת עלות מעשית עבורתוויות מדף אלקטרוניותהחלפת סוללה בקנה מידה, והשוואה ברורה של שני סוגי התאים הנפוצים ביותר - כדי שתוכל לתכנן תחזוקה לפני שהיא הופכת לבעיה.
1. מה מניע ESL ומדוע סוללות מחזיקות כל כך הרבה זמן
טכנולוגיית תצוגת נייר-היא הסיבה העיקרית לכך שסוללות ESL נמשכות שנים ולא ימים. בניגוד ל-LCD, מסך e-דיו שואב חשמל רק כאשר התמונה משתנה. לאחר השלמת עדכון המחיר, התצוגה מחזיקה את התמונה הזו ללא הגבלת זמן עם צריכת אנרגיה אפסית. המאפיין הזה של אפס-סרק-הוא מה שהופך תא מטבע קטן למקור כוח אמין לטווח ארוך-.

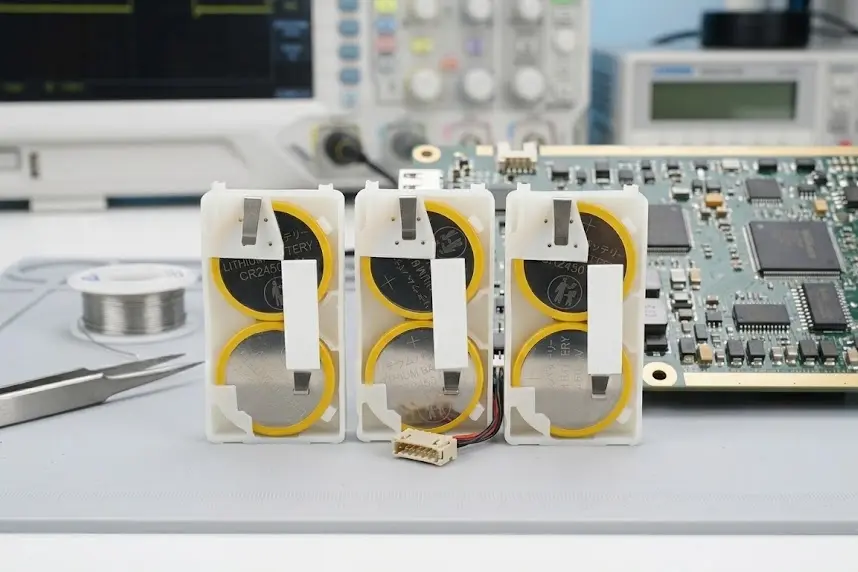

הסוללות בהן נעשה שימוש הן תאי מטבעות ליתיום מנגן דו חמצני (Li-MnO₂) - מסדרת CR. הם מספקים תפוקה יציבה של 3V ומאבדים פחות מ-1% מהטעינה שלהם בשנה כשהם לא פעילים, לפי מפרטי יצרן שפורסמו (גיליון נתונים של Energizer CR2450). שלושה דגמים מכסים את הרוב המכריע של פריסות:
- CR2032- 220mAh, קוטר 20 מ"מ. מתאים למדבקות קטנות (1.5"–2.9"). הטוב ביותר עבור סביבות בתדירות עדכון נמוכה.

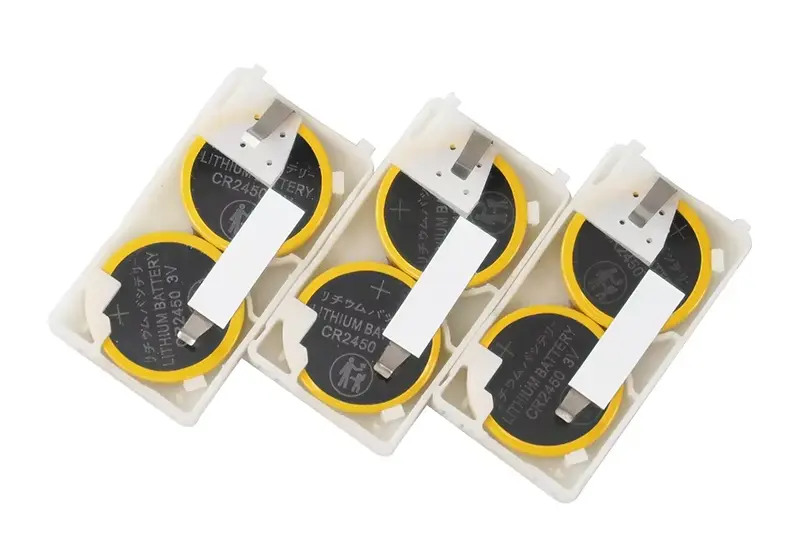

- CR2450- 550mAh, קוטר 24.5 מ"מ. הבחירה הסטנדרטית עבור4.2"עד תוויות 7.3 אינץ' ברוב הגדרות הקמעונאות.
- CR2477- 1000mAh, קוטר 24.5 מ"מ, עובי 7.7 מ"מ. משמש בתוויות-בפורמט גדול, במקטעי שרשרת קרה, או בפריסות-עדכונים- גבוהות.

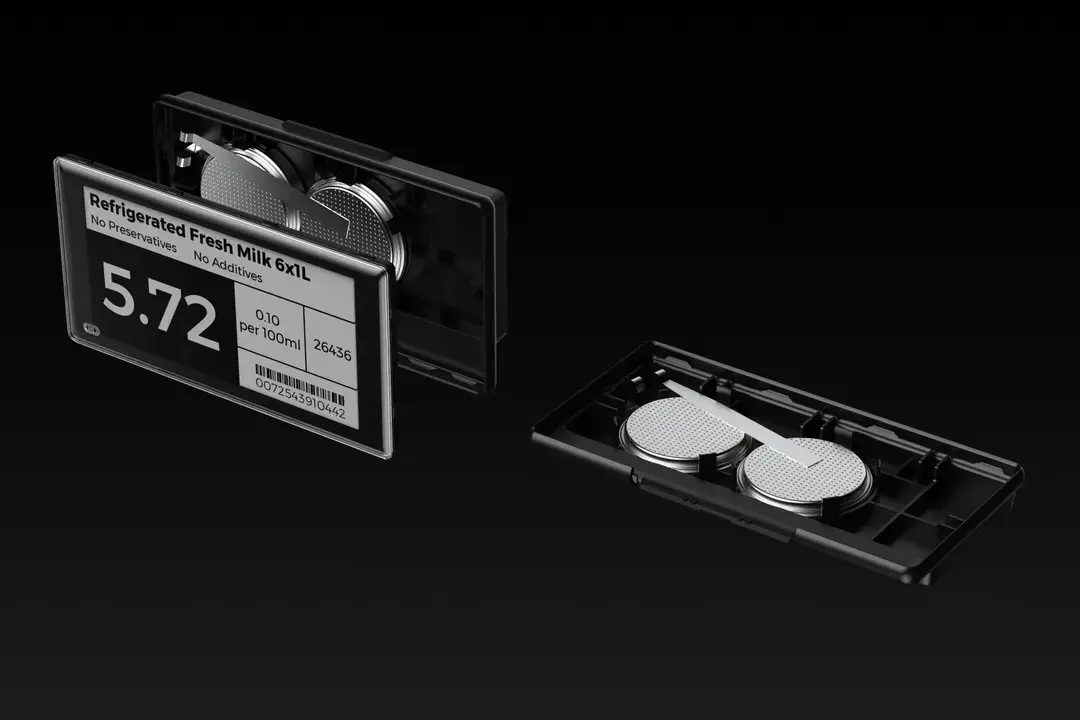

חשוב לפני ההזמנה:בתי ESL מתוכננים עבור פורמט תא ספציפי אחד. אשר את הדגם התואם עם ספק החומרה שלך לפני רכישת מלאי חלופי - לא כל מארז שמקבל CR2450 יתאים פיזית ל-CR2477.
2. כמה זמן מחזיקות סוללות ESL בפועל?
כדי להביןכיצד פועלות מערכות ESLברמת הכוח, שלושה משתנים מניעים כמעט את כל הווריאציות שתראה בפריסות אמיתיות.
תדירות עדכוןהוא הגורם הדומיננטי. כל דחיפה למחיר מעירה את הרדיו האלחוטי ומשרטטת מחדש את התצוגה - שניהם מושכים זרם. תווית המתעדכנת פעם ביום צורכת חלק קטן ממה שתווית מעודכנת עשר פעמים ביום משתמשת במשך שנה.
פרוטוקול תקשורתמשפיע על משך הזמן שהרדיו נשאר פעיל לכל שידור. BLE 5.0 מתעורר לזמן קצר וחוזר למצב שינה כמעט מיד, מה שהופך אותו לאפשרות-הסוללה היעילה ביותר בשימוש נפוץ. Sub-GHz RF מציע חדירה טובה יותר לקיר, אך בדרך כלל שומר על הרדיו פעיל מעט יותר בכל מחזור עדכון. השוואה מפורטת מכוסה בקטע הנפרד שלנו בנושאBluetooth לעומת Wi-Fi מול Sub-GHz ESL.
טמפרטורת הסביבהמפחית את הקיבולת הנגישה בטמפרטורות נמוכות - המופיע בסעיף הבא.
הטבלה שלהלן מציגה הערכות תוחלת חיים ייחוסות המבוססות על תקשורת BLE 5.0, תצוגת נייר אלקטרוני-תקני ותפעול טמפרטורת החדר (15-25 מעלות). אלו הם מדדי תכנון שנגזרו ממפרטי היצרן ופרמטרי פריסה אופייניים, לא נתוני ביצועים מובטחים. התוצאות בפועל ישתנו לפי דגם החומרה.
|
עדכונים ליום |
CR2032 (220mAh) | CR2450 (550mAh) | CR2477 (1000mAh) |
|---|---|---|---|
| 1–2 | ~4-5 שנים | ~7-8 שנים | 10+ שנים |
| 3–5 | ~2-3 שנים | ~4-5 שנים | ~7 שנים |
| 6–10 | ~1-1.5 שנים | ~2-3 שנים | ~4-5 שנים |
| 10+ | מתחת לגיל שנה | ~1-2 שנים | ~3 שנים |
הערכות התייחסות מבוססות על פרמטרי פריסה של BLE 5.0 ומפרטי Li-MnO₂ שפורסמו. התייעץ עם ספק ה-ESL שלך לקבלת נתונים ספציפיים לדגם-.
טעות נפוצה היא שהטענה "10- שנים סוללה" חלה באופן נרחב. הוא מניח לוח זמנים לעדכון-נמוך (1-2 ליום), קיבולת CR2477 גבוהה-וטמפרטורת החדר. קמעונאים המפעילים מחזורי קידום מכירות יומיים, תמחור דינמי או{9}}תמחור תואם של מתחרים יראו תוחלת חיים קצרה משמעותית{10}}בעולם האמיתי - וזו לא בעיה, כל עוד אתה מתכנן זאת.
3. שרשרת קרה: חיי סוללה ESL בחלקים מקררים וקפואים
רשתות קרות קמעונאיות - מארזים מקררים למכולת, אחסון קר של בתי מרקחת, מחלקות קפואות של שירותי מזון - היא אחת מקטגוריות פריסת ה-ESL הצומחות-המהירות ביותר, וזו שבה לרוב מזלזלים בתכנון הסוללה.
כימיה של Li-MnO₂ מתפקדת טוב יותר בתאים קרים מאשר בתאים אלקליין, אך היא אינה חסינה מפני טמפרטורה. טמפרטורות נמוכות יותר מאטות את התגובה האלקטרוכימית, ומקטינות את הקיבולת הנגישה למרות שהאנרגיה המאוחסנת לא השתנתה. לפי מאפייני הביצועים המתוארים בIEC 60086-4(התקן הבינלאומי לסוללות ליתיום ראשיות), שימור הקיבולת בטמפרטורות מתחת-לאפס יכולה להיות נמוכה משמעותית מאשר בתנאים מדורגים.
מבחינה מעשית:
- מארז בקירור (0-5 מעלות):צפו לכ-75-85% מקיבולת -טמפרטורת החדר. CR2450 שמספק חמש שנים בסביבה עשוי לספק שלוש עד ארבע שנים בקופסת חלב או מעדניה.
- הקפאה עמוקה (-18 מעלות עד -25 מעלות):שימור הקיבולת יורד לכ-50-60%. אותו CR2450 עשוי להימשך שנתיים עד שלוש שנים.
בעת המקור של ESL עבור חלקי שרשרת קר, חפש:
- דירוג טמפרטורת עבודה:ESLs סטנדרטיים מדורגים 0 מעלות עד 40 מעלות. חלקים קפואים דורשים תוויות בדירוג של לפחות -20 מעלות.
- איטום IP67 ומעלה:עיבוי נוצר כאשר תוויות נעות בין אזורי טמפרטורה. אטם IP67 מונע מלחות להגיע למגעי הסוללה. שֶׁלָנוּ5.8 אינץ' ESLעם NFC ו-IP-איטום הוא אפשרות אחת המשמשת בסביבות קירור.
- CR2477 כתא ברירת המחדל:הקיבולת הגבוהה יותר מספקת חיץ נגד אובדן קיבולת-בטמפרטורה נמוכה. חלק מהיצרנים מציעים תאים קרים-מותאמים עם נוסחאות אלקטרוליטים מותאמות ליישומי הקפאה עמוקה-.
עֲבוּרפריסות של שרשרת קר של מכולת, צמצם את אורך חיי הסוללה הצפוי שלך ב-30-40% בהשוואה להערכות הסביבה, ותחשב את זה בלוח הזמנים של התחזוקה שלך מההתחלה.
4. מה בעצם עולה החלפת סוללה של תווית מדף אלקטרונית
החלפת סוללה היא עלות התחזוקה החוזרת שצוותי הרכש לרוב מזלזלים בה. המספר האמיתי ניתן לניהול יותר ממה שרוב הקונים מצפים - אך יש לחשב אותו בכנות.
תא CR2450 עולה בערך $0.30-0.60 ליחידה בתמחור בתפזורת. עבור חנות של 1,000- תוויות, כלומר 300-600 דולר בחומרים על פני מחזור החלפה - טריוויאלי ביחס להשקעה במערכת. העלות האמיתית היא עבודה.
החלפת סוללת ESL דורשת איתור התווית, פתיחת המארז, החלפת התא ואישור שהתווית מתחברת מחדש. איש צוות מנוסה שעובד ביעילות משלים זאת תוך כ-90 שניות עד שתי דקות לכל תווית, בהתאם לעיצוב הדיור ונגישות המדף.
| קטגוריית עלות | לְהַעֲרִיך |
|---|---|
| גודל הפריסה | 1,000 תוויות |
| סוללה משוערת (CR2450, 3-5 עדכונים ליום) | תוחלת חיים של ~5 שנים |
| זמן לכל החלפה | ~1.5 דקות |
| זמן הצוות הכולל | ~25 שעות |
| עלות עבודה (ב-20 $ לשעה) | ~$500 |
| עלות חומר הסוללה (בתפזורת) | ~$400 |
| עלות סוללה כוללת ל-5 שנים | ~$900 |
| לכל תווית, לשנה | ~$0.18 |
אומדן המחשה המבוסס על תמחור תאים בתפזורת ומדדי עבודה בתעשייה. התאם את קצב העבודה ותדירות ההחלפה לסביבה הספציפית שלך.
לתמונה מלאה יותר של איך זה משתלב בכלכלת הפריסה הכוללת, ראה שלנומחשבון ESL ROIואתמדריך פירוט עלויות ESL.
שלושה גורמים דוחפים את העלות הזו כלפי מעלה בפועל: אין ניטור סוללה (כך שהצוות מקדיש זמן לאבחון תוויות כהות במקום לבצע החלפות מתוכננות), ריכוז גבוה של שרשרת קירור ונגישות לקויה של מדף במדפים התחתונים או בתוך ארגזים מקררים.
5. ניהול החלפת סוללות בכל חנות
המתנה עד שהתוויות יתכהה לפני פעולה היא הגישה היקרה ביותר לתחזוקת הסוללה - הן מבחינת העבודה והן בסיכון התפעולי. תווית שמפסיקה להציג אמצע-משמרת יוצרת אתמחור סיכון תאימות: בתחומי שיפוט רבים, לקוחות זכאים על פי חוק למחיר הנמוך ממחיר המדף ומחיר הרישום. תווית כהה מסירה את נקודת ההתייחסות הזו לחלוטין.
האלטרנטיבה המעשית היא השימוש שלךפלטפורמת ניהול ESLלנטר את תקינות הסוללה באופן יזום. רוב המערכות המודרניות מציגות את רמת הטעינה עבור כל תווית ברשת ותומכות בהתראות סף. הגדר את ההתראה שלך בקיבולת שנותרה של 20-25% - שבדרך כלל נותן לך מספר שבועות של זמן אספקה לפני שתווית מסתכנת במצב לא מקוון.
עם הנתונים האלה, אתה יכול להחליף אצווה לפי קטע מדף במקום להגיב לכשלים בודדים. גישה אחת שעובדת היטב בפועל: חלק את החנות לשישה עד שמונה אזורי תחזוקה, בדוק אזור אחד בחודש כחלק מהליכה רגילה ברצפה, וסמן כל תווית מתחת לסף להחלפה באותו ביקור. זה מפזר את העבודה באופן שווה על פני השנה ומבטל את הסיכון לגל גדול של כשלים בו זמנית.
לחנויות בהן יש תוויותלא מתעדכן כצפוי, רמת הסוללה היא המשתנה הראשון שבודק את - לצד עוצמת האות ומצב השער. ייתכן שתווית שנמצאת בטעינה של 15% בחלק קר כבר מציגה בעיות קישוריות לסירוגין לפני שהמסך מתכהה לחלוטין.
6. CR2450 לעומת CR2032: התאמת התא לחנות שלך
עבור רוב פריסות ה-ESL הקמעוניות, CR2450 הוא ברירת המחדל הנכונה. ההחלטה להשתמש במקום זאת ב-CR2032 מונעת בדרך כלל על ידי אילוצי חומרה - תוויות בפורמט קטן- אשר פיזית אינן יכולות להכיל את התא הגדול יותר בגודל 24.5 מ"מ - ולא לפי העדפה.
| גוֹרֵם | CR2032 | CR2450 |
|---|---|---|
| יְכוֹלֶת | 220mAh | 550mAh |
| קוֹטֶר | 20 מ"מ | 24.5 מ"מ |
| תאימות לגודל התווית | תגים קטנים בגודל 1.5 אינץ'-2.9 אינץ' | 4.2 אינץ'-7.3 אינץ' סטנדרטי וגדול |
| תדירות העדכון הטובה ביותר | 1-2 פעמים ביום | 1-5 פעמים ביום |
| סוג החנות הטוב ביותר | חנויות נוחות, קמעונאות- נמוכה | סופרמרקטים, בתי מרקחת, קמעונאות אלקטרוניקה |
| התאמה לשרשרת קרה | לא מומלץ | מארזים בקירור; השתמש ב-CR2477 לקפוא |
| תוחלת חיים יחסית (אותם תנאים) | קו בסיס | בערך 2.5× יותר |
הערה מעשית אחת: הימנע מערבוב סוגי סוללות בין תוויות מאותו דגם ללא מערכת תיוג ברורה. ערבוב תאי CR2032 ו-CR2450 במארזים סמוכים יוצר בלבול במהלך סבבי החלפה ומסכן שהצוות יתאים את התא הלא נכון.
מתי לבחור ב-CR2477: סביבות עדכון- גבוהות (10+ שינויים במחיר ליום), תוויות בפורמט גדול-, או כל קטע של שרשרת קרה הפועלת מתחת ל-0 מעלות. פרמיית הקיבולת שווה את זה בתרחישים אלה.
שאלות נפוצות
כמה זמן מחזיקות סוללות ESL בממוצע?
בתנאים קמעונאיים טיפוסיים - 1 עד 3 עדכוני מחיר ליום, BLE 5.0, טמפרטורת החדר - CR2450 יחזיק מעמד כ-5 עד 7 שנים. תדירות עדכון גבוהה או טמפרטורות קרות יקצרו טווח זה. הנתון "עד 10 שנים" מניח לוח זמנים{10}}תדירות נמוך עם תא CR2477 בעל קיבולת{{11} גבוהה.
האם צוות החנות יכול להחליף סוללות ESL ללא טכנאי?
כן, ברוב המוחלט של המערכות. רוב בתי ה-ESL משתמשים בכרטיסייה-בלחיצה או בכיסוי שקף - ללא צורך בכלים. התווית מתחברת מחדש לרשת באופן אוטומטי תוך שניות עד שתי דקות לאחר הכנסת התא החדש. כמה תושבות הרכבה תעשייתיות משתמשות בבורג בודד, אבל זו עדיין משימה של-דקה אחת שאינה דורשת הכשרה טכנית.
איך יודעים מתי צריך להחליף סוללת ESL?
באמצעות פלטפורמת ניהול ה-ESL שלך, המדווחת על רמת הסוללה-באמת עבור כל תווית ברשת. הגדר התראת סוללה נמוכה-ב-20-25% כדי לקבל הודעה מוקדמת על שבועות, לא שעות. המתנה לתווית שתחשיך חזותית היא גישה תגובתית שיוצרת סיכון תפעולי ועמידה כאחד.
מה קורה כאשר סוללת ESL נגמרת לחלוטין?
תצוגות נייר-שומרות על התמונה האחרונה שצוירה ללא כל כוח -, כך שתווית מרוקנת לחלוטין תמשיך להציג את המחיר האחרון שקיבלה במקום להיות ריקה. עם זאת, הוא לא יכול לקבל עדכונים חדשים עד להחלפת הסוללה. פלטפורמת הניהול שלך תציג את התווית כאופליין, והמחיר המוצג יהפוך בהדרגה לא מדויק ככל שהמחירים משתנים במערכת שלך. זו הסיבה שהניטור היזום חשוב יותר מאשר התצוגה מתכהה.
האם סוללות ESL מתרוקנות מהר יותר במקפיאים?
כן, באופן מורגש. CR2450 שמספק חמש שנים בטמפרטורת החדר עשוי להחזיק מעמד שלוש עד ארבע שנים במארז מקורר (0-5 מעלות) ושנתיים עד שלוש בסביבת הקפאה עמוקה (-18 מעלות). עבור קטעים קפואים, השתמש ב-CR2477 בתווית המדורגת לפעולה בטמפרטורה-נמוכה ותכנן בדיקות תחזוקה תכופות יותר - רבעוני ולא שנתי.
מהי עלות החלפת הסוללה הכוללת עבור חנות של 1,000 תוויות במשך חמש שנים?
שימוש בתאי CR2450 בתמחור בכמות גדולה וכ-1.5 דקות של זמן צוות בכל החלפה, הסכום הכולל במהלך מחזור של חמש- שנים הוא כ-$800–1,000 - או כ-$0.18 לתווית לשנה. זה נמוך ביחס לחיסכון בעבודה שנוצר על ידי ביטול שינויים ידניים של תגי נייר במהלך אותה תקופה.
האם תדירות העדכון באמת משפיעה כל כך על חיי הסוללה?
יותר ממה שרוב הקונים מצפים. תווית המתעדכנת פעם ביום יכולה להחזיק מעמד כמעט פי ארבעה יותר מאשר אותה תווית המתעדכנת עשר פעמים ביום בסוללה זהה. קמעונאים המפעילים סביבות תמחור-כבדות או דינמיות צריכים לבחור ב-CR2477 מההתחלה ולהגדיר את תכנון ההחלפה שלהם בהתאם.
האם אותה חומרת ESL יכולה להשתמש בדגמי סוללה שונים?
רק אם ממדי החריץ הפיזיים תומכים בכך, וזה לא שכיח. רוב התוויות מתוכננות עבור פורמט תא מטבע ספציפי אחד. אשר תמיד תאימות עם ספק החומרה שלך לפני הזמנת מלאי חלופי בכמויות גדולות.
השורה התחתונה על החלפת סוללות ESL
החלפת סוללה אינה נטל התחזוקה שנראה לראשונה. בערך $0.18 לתווית לשנה בפריסה רגילה, העלות נמוכה - אך היא דורשת תכנון ולא תגובה. החנויות שמתמודדות עם זה היטב הן אלו שמגדירות התראות ניטור ביום הראשון, בונות לוחות זמנים להחלפה מתגלגלים לפי אזור, ובוחרות את התא המתאים לסביבה הנכונה במקום לברירת מחדל לאפשרות הקטנה ביותר.
השגיאה הנפוצה ביותר שאנו רואים היא שימוש בתאי CR2032 באמצעי-עד-תוויות גדולות מכיוון שהם זולים יותר ליחידה, ואז מתמודדים עם פי שניים עד שלושה מתדירות ההחלפה. העלות הכוללת של החלטה זו כמעט תמיד עולה על החיסכון מראש.
אם אתה מעריך מערכות ESL וברצונך להבין כיצד מפרטי הסוללה מתקשרים עם תדירות העדכון הספציפית ופריסה של החנות שלך - כולל חלקי שרשרת קרה -מגוון מוצרי ESL מלאופתרונות פריסההדפים מכסים את אפשרויות החומרה בפירוט. לשיחה ישירה על הפרויקט שלך,לבקש הצעת מחירואנו נעבוד איתך על התצורה.
