קצבי רענון ESL וביצועי תצוגה

האילוץ הבסיסי

תוויות מדף אלקטרוניות פועלות תחת מגבלה פיזית ששום כמות שיווק אינה יכולה לטשטש:חלקיקים אלקטרופורטיים עוברים דרך נוזל צמיג, ונוזל צמיג מתנגד לתנועה. שום עדכון תוכנה לא יתקן את זה.

קצב הרענון של ESL-בדרך כלל300ms עד 2000msלעדכון מסך מלא-מגיע ישירות מהזמן הנדרש לטיטניום דו חמצני וחלקיקי פחמן שחור טעונים לנדוד דרך ממס פחמימני מתחת לשדה חשמלי מופעל. החלקיקים נתקלים בכוחות גרירה (סטוקס גרור, אם אתה רוצה את המונח הטכני, המתמטיקה מאחוריו חשובה פחות מהאפקט המעשי: חלקיקים מאטים בנוזל סמיך). הם מקיימים אינטראקציה אלקטרוסטטית עם חלקיקים שכנים. הם נצמדים לקירות הקפסולה לאחר מנוחה ממושכת.

כל אלפית שנייה של זמן רענון משקפת אירועים אמיתיים בקנה מידה-מולקולרי המתרחשים בתוך מיליוני מיקרוקפסולות בו זמנית. אלה שמגיעים מרקע LCD או OLED צריכים לנטוש את המודל המנטלי הזה לחלוטין. אלו לא צגים ש"סורקים" פיקסלים עם אלקטרונים. אלו הן מערכות אלקטרוכימיות שמעבירות חומר פיזית.

נהיגה בצורות גל: היכן שהנדסה פוגשת אלקטרוכימיה

הצורת גל נהיגההוא המקום שבו מאמצי האופטימיזציה מתרכזים בצורה האינטנסיבית ביותר. זהו רצף זמן של-מתח שחייב להשיג ארבע מטרות בו-זמנית: למחוק את התמונה הקודמת, להפעיל חלקיקים איטיים, ליצור גווני אפור התייחסות, ולכתוב את התמונה החדשה-כל זאת תוך מזעור צריכת החשמל, חפצי רפאים ומשך הרענון הכולל.

מְחִיקָהמגיע ראשון. הצג מעביר את כל הפיקסלים למצב אופטי אחיד, בדרך כלל לבן. למה לטרוח? מכיוון שחלקיקי EPD מציגים התנהגות-תלויה בנתיב. פיקסל שעובר משחור לאפור עובר מסלול שונה מזה שעובר מלבן לאפור. זה התברר במהלך פריסה מוקדמת כאשר לקוחות התלוננו על עיבוד לא עקבי בגווני אפור. המחיקה מאלצת את כל הפיקסלים לנקודת התחלה משותפת, ומבטלת את התלות בתנאים ההתחלתיים.

הַפעָלָהעוקב אחר מתח חילופין-גבוה-(±15V ב-50-100Hz) המנדנד חלקיקים בין נקודות קיצון אופטיות. תהליך זה מנער חלקיקים רופפים שנעשו נוחים. חלקיקים שנשארו נייחים מפתחים הידבקות מוגברת של פני השטח לדפנות הקפסולה ולחלקיקים שכנים. בדיקה חושפת את משך ההפעלה האופטימלי על ידי ניתוח נקודת הפיתול של עקומת הבהירות-למול-זמן - הרגע המדויק שבו ניידות החלקיקים מגיעה להיענות מקסימלית. לכו קצר יותר וחלקיקים איטיים נשארים מאחור. לך יותר זמן והכוח יתבזבז.

ואז מגיעהתייחסות לממסד בגווני אפור. התצוגה יוצרת מצב התייחסות לבן אחיד מכיוון שדיוק גווני האפור של EPD תלוי באופן קריטי בהתחלת קו בסיס אופטי ידוע. יש לציין שהכנסת מרווח מתח אפס- קצר לאחר שלב זה משפרת את עקביות גווני האפור הבאים. החלקיקים צריכים רגע להתייצב לפני שמתבקשים לפגוע בעמדות ביניים מדויקות.

לְבָסוֹף,כתיבת תמונה. מתחים ומשכי זמן ספציפיים לפיקסל- מניעים חלקיקים למיקומי יעד. גווני אפור ברמת 16- דורשת שליטה מדויקת בחלוקת החלקיקים האנכית בתוך כל מיקרוקפסולה-חלקיקים במשטח העליון מייצרים לבן, בחלק התחתון מייצרים שחור, ומיקומי ביניים מייצרים אפורים.

דחיפה לכיוון 300ms

כמה מהר מערכות ESL יכולות לעבור בפועל? אופטימיזציה של צורות גל אגרסיביות הוכיחההפחתה של 180msבשלב ההפעלה משך והפחתה של 120msבשלב ההתייחסות בגווני אפור. רווחים אלה מגיעים ממספר טכניקות ששוכללו במהלך מחזורי פריסה מרובים.

ניתוח נקודות פיתולמאפשר ניטור של-תגובה אופטית בזמן אמת במקום שימוש בזמני הפעלה קבועים.הפחתת החלפת קוטביותחשוב כי היפוך הקוטביות של המתח מייצר עליות זרם ומבזבז אנרגיה-פעולות רצף כדי למזער את כמות המעברים הללו. והכנסה אסטרטגית של מרווחי 0Vמנצל את תנופת החלקיקים, ומאפשר המשך הגירה ללא הוצאת חשמל.

נראה שהמינימום התיאורטי עבור חומרי EPD-נוכחיים הוא בערך200msלאיכות תמונה מקובלת. חלק מהפנלים נדחקו ל-180ms בתנאים מבוקרים, אך ירידה באיכות ניכרת. שבירת המחסום הזה תדרוש חדשנות חומרים, לא פיקחות של צורות גל.

מצבי רענון: המהירות-איכות-טרילמה של Ghosting

כל רענון ESL כרוך בהתפשרות בלתי נמנעת משלוש-כיוונים. שום הנדסה לא יכולה להימלט מזה; אפשר רק לבחור אילו פשרות לקבל. ניסיון הפריסה בסביבות קמעונאות של מכולת, אלקטרוניקה ובתי מרקחת הביאה למסקנות חזקות לגבי מתי להשתמש בכל מצב.

רענון גלובלי (מצב GC16)

זהו האיפוס המלא-750-2000msשל מהבהב שחור-לבן-שחור מאלץ כל חלקיק לעבור מחזורי הגירה שלמים. זה נראה דרמטי, לקוחות לפעמים שואלים אם התוויות לא תקינות, אבל זה המצב היחיד שמבטל לחלוטין שגיאות מיקום שהצטברו.

רענון גלובלי הכרחי לאחר רצפי רענון חלקי מורחבים, בעת הצגת תמונות-ברמת נאמנות גבוהה, או כאשר רוחות רפאים הפכו מעוררות התנגדות חזותית. רשת מכולת אחת התנגדה בתחילה ל"הבהוב המכוער" וניסתה להריץ עדכונים חלקיים טהורים. שלושה שבועות לאחר מכן, תוויות הקידום שלהם היו כמעט בלתי קריאות. כעת הם מריצים רענון עולמי מדי לילה בשעות סגורות.

רענון חלקי

רענון חלקי מעדכן רק את הפיקסלים הנבדלים בין הפריימים, ומסיים את זה250-500ms. החיסכון בזמן הוא משמעותי-מדידות מראיםהפחתת הספק של 70%.על עדכוני מחירים טיפוסיים-אבל קיימת פשרה.

פיקסלים ללא שינוי אינם מקבלים מתח הנעה. החלקיקים שלהם מתיישבים בהדרגה לתצורות יציבות יותר ויותר. יציב נשמע טוב עד שמבינים שיציב פירושו גם חוסר תנועה. לאחר 5-10 מחזורי רענון חלקיים, חפצי רוחות רפאים הופכים גלויים. סף זה משתנה בהתאם ליצרן; חלק מהפאנלים סובלים 15 מחזורים, אחרים מראים בעיות לאחר 6. הגישה האמינה היחידה היא ריענון עולמי תקופתי ממושמע.

רענון מהיר (מצב DU)

מצב עדכון ישירמקריב לחלוטין את יכולת גווני האפור. כל פיקסל הוא בינארי-שחור או לבן, שום דבר באמצע. זה מאפשר120-250msעדכונים בהבזק בודד, אך קצוות טקסט נראים כינויים ותמונות אינן באות בחשבון.

עבור מחיר-רק יישומי ESL המציגים תווים מספריים, מצב DU מייצג לעתים קרובות את הנקודה המתוקה. בדיקה-לצד-צד בחנות מוצרי אלקטרוניקה גילתה שלקוחות לא יכלו להבחין בין מחירי עיבוד של DU- לבין מחירי עיבוד של GC16 במרחקי צפייה רגילים. החיסכון בחשמל היה משמעותי.

מצב אנימציה A2

בְּ80-120ms, מצב A2 מתקרב לקצבי רענון של-וידאו. הוא שימש עבור הדגמות מוצרים ויישומי קיוסק אינטראקטיביים.

אבל הפערים חמורים. רוחות רפאים מצטברות במהירות. הניגודיות יורדת. פרטים עדינים נעלמים לאחר כמה מחזורים. לקוח אחד רצה תוכן מונפש לקידום מכירות על תוויות מדף-אפשרי טכנית עם A2, אך הירידה באיכות התמונה לאחר 30 שניות הפכה את זה לבלתי מעשי. מצב זה קיים עבור קלט עט והדגמות קצרות, לא פריסת ESL ייצור.

בחירת המצב הנכון

איך לבחור? בכנות, סוג התוכן בדרך כלל מחליט בשבילך. תמונות צילום דורשות GC16; מספרי מחיר יכולים להשתמש ב-DU. תדירות העדכונים משנה את האיזון-עדכונים נדירים מעדיפים איכות, עדכונים תכופים מעדיפים מהירות. וללא קשר למצב הראשי, רענון גלובלי חייב להתרחש במרווחי זמן מוגדרים. אין מנוס מבעיית הצטברות רפאים.

הצגת פרמטרי ביצועים

יחס ניגודיות

יחסי ניגודיות EPD נעים בדרך כלל בין8:1 עד 15:1, עם לוחות פרימיום מגיעים20:1. השוואה למפרטי LCD (1000:1+) מטעה.

ניגודיות EPD נמדדת תחת תאורת סביבה-בתנאים בפועל שבהם הלקוחות קוראים תוויות מדף. ניגודיות LCD קורסת תחת אור סביבה גבוה; ניגודיות EPD משתפרת. מדידות קריאות ESL בסביבות חנות עם תאורה עיליה של 800+ לוקס מציגות מסכי LCD בקרבת מקום נשטפים לחלוטין.

סורקי ברקוד צריכים איפשהו בסביבהניגודיות 6:1לקריאה מהימנה-בדקנו זאת בדגמי סורקים מרובים. כל ESL מסחרי שמדדנו מנקה את הסרגל הזה בקלות, מה שאומר שסורקי לייזר יכולים לקרוא ברקודים ישירות מהצג האלקטרוני ללא בעיות.

רזולוציה וצפיפות פיקסלים

צפיפות פיקסלים ESL (100-150 DPI) משקף בחירה הנדסית מכוונת, לא מגבלה טכנולוגית. רזולוציה גבוהה יותר דורשת יותר פיקסלים, כאשר כל אחד מהם דורש נהיגה אינדיבידואלית-והגדלת זמן הרענון, צריכת החשמל ועלות הרכיבים.

חלק מהלקוחות ביקשו 200+ תצוגות DPI. כשנשאלו לגבי מרחק צפייה, התשובה הייתה תמיד מעל 50 ס"מ. במרחק זה, 100 DPI מספק קריאות טקסט נאותה. יתר-ציון הרזולוציה מבזבז משאבים ללא תועלת נראית לעין.

יכולת צבע

ESL שחור-ולבן-סטנדרטינשאר סוס העבודה: הרענון המהיר ביותר (300ms), ההספק הנמוך ביותר, האמינות הגבוהה ביותר. הוא מטפל ב-90% מיישומי תצוגת המחיר ביעילות.

ארבע-מערכות צבעיםשימוש בטכנולוגיית E Ink Spectra 3100 מאפשר תצוגה בו-זמנית בשחור/לבן/אדום/צהוב. שימושי עבור צבעי מבטא ספציפיים-למותג, אך זמני הרענון מאריכים יותר.

לוחות צבע מלאים-באמצעות טכנולוגיית ACeP Gallery יכול להפיק תמונות צילום. מערכת החלקיקים הלבנים-מגנטה-צהובה-בציאן היא באמת מרשימה-לרוב מניחים שתמונות מוצר המוצגות על לוחות אלה מודפסות. אֲבָלזמני רענון של 1500ms+ועלויות גבוהות יותר באופן משמעותי מגבילות את היישום למקרי שימוש מובחרים שבהם ההשפעה החזותית מצדיקה את ההוצאה.

כשזה מגיע לצבע, השאלה היא תמיד האם ערך המידע הנוסף מצדיק את הפגיעה בזמן הרענון, הספק ועלות היחידה. תשע פעמים מתוך עשר, מונוכרום עושה את העבודה.

Ghosting: The Persistent Artifact

רוחות רפאים אינה פגם שיש לבטלו. זה מאפיין מהותי של טכנולוגיה אלקטרופורטית הדורשת ניהול.כל מי שמבטיח ביצועי EPD בחינם-מציג מצג שווא של הטכנולוגיה או מוכר פאנלים שמתרעננים לאט מספיק כדי להסתיר את הבעיה.

מאיפה מגיעה רוחות רפאים

שלושה מנגנונים תורמים.נדידת חלקיקים לא מלאה-חלקיקים לא מצליחים להגיע למיקומים המיועדים בגלל משך נסיעה או מתח לא מספיקים.חלוקת מטען שיורי-הצטברות מטען לא אחידה על קירות הקפסולה המשפיעה על תנועת החלקיקים הבאה. והיסטרזה של הידבקות חלקיקים-חלקיקים שנשארו נייחים מפתחים הידבקות מוגברת של פני השטח.

זמן ניכר הושקע באפיון התנהגות רפאים בין יצרני פאנלים שונים. הווריאציות משמעותיות; חלק מהפנלים נראים לעין לאחר 5 עדכונים חלקיים בעוד שאחרים סובלים 12-15.

גורמים סביבתיים מחמירים את המצב

טֶמפֶּרָטוּרָהמשנה מאוד. צמיגות הממס עולה בטמפרטורות נמוכות, מונעת את תנועת החלקיקים ומחמירה את רוחות הרפאים. מתחת ל-10 מעלות, זמני הרענון זקוקים להארכה או שיש לקבל חפצים גלויים. מתחת ל-0 מעלות, לוחות סטנדרטיים הופכים לבעייתיים-צגים בלתי קריאים לחלוטין נצפו במקרים מקררים באמצעות לוחות שאינם מדורגים לפעולה קרה.

מתח סוללהמשפיע גם על רוחות רפאים. סוללות מרוקנות מספקות מתח נהיגה מופחת, מה שגורם לנדידת חלקיקים לא מלאה. לקוח אחד של בית מרקחת חווה בעיות רפאים מסתוריות שהתבררו כסוללות כושלות בקבוצת תוויות. מערכות ESL צריכות ליישם זיהוי סוללה נמוכה-עם התראות תחזוקה מונעות.

רענן את ההיסטוריהמרכיב את הכל. פיקסל המציג שוב ושוב את אותו תוכן מפתח תצורות חלקיקים מתמשכות יותר ויותר. רוחות רפאים של תוכן סטטי מהר יותר מתוכן דינמי-מתנגדים לאינטואיציה עד שמנגנון ההדבקה מובן.

ניהול Ghosting בפועל

רענון גלובלי תקופתינותרה ההקלה העיקרית. ההמלצה האופיינית היא רענון מסך מלא-חובה לאחר כל 5-10 עדכונים חלקיים, אם כי המרווח האופטימלי משתנה לפי החלונית ותנאי ההפעלה.

טבלאות חיפוש-מתומכות בטמפרטורהעזרה בסביבות משתנות. פרמטרי נהיגה המאוחסנים ב-LUTs עם אינדקס לפי טמפרטורה מאריכים אוטומטית את משך צורת הגל בטמפרטורות נמוכות. המידות מראיםהפחתת רפאים של 40%.באמצעות-פיצוי טמפרטורה מכוון היטב לעומת פרמטרים קבועים.

פיצוי מסגרת היסטורימתוחכמת יותר-התאמת צורות גל נהיגה נוכחיות בהתבסס על היסטוריית רענון ברמת הפיקסלים-כדי לפצות על הטיית מיקום מצטברת. לא כל בקרי ה-ESL תומכים בכך, אבל זה עושה הבדל מדיד בלוחות שהיו בשירות במשך חודשים.

עיצוב תוכןגם משנה. רקעים לבנים עם טקסט שחור מייצרים רוחות רפאים פחות גלויות מאשר ערכות צבעים הפוכות. תבניות ESL צריכות להיות מתוכננות תוך מחשבה על מאפייני רוח רפאים-להימנע מאזורים שחורים מוצקים גדולים שכמובן יעדיפו רקעים לבנים.

ביצועי רענון ברמת-מערכת

זמן רענון ESL בודד הוא רק מרכיב אחד של זמן האחזור של עדכון המערכת. עבור פריסות עם אלפי תוויות, ארכיטקטורת הרשת שולטת בזמן העדכון הכולל. חלק מהלקוחות אובססיביים בשיפורי רענון פאנל של 50 אלפיות השנייה תוך התעלמות מצווארי בקבוק ברשת המוסיפים 30 שניות למחזורי העדכונים שלהם.

פרוטוקולי תקשורת

מערכות RF תת-1GHz קנייניותמציעים שטח כיסוי מקסימלי וחדירת מבנים. טווח התקשורת של שער-לתווית- עולה על 25 מטרים, מה שחשוב בסביבות קמעונאיות- גדולות. מגבלות רוחב הפס מגבילות את קיבולת העדכון בו-זמנית, אך עבור דפוסי עדכון קמעונאי טיפוסיים, זה רק לעתים נדירות הופך לצוואר הבקבוק.

Bluetooth Low Energy עם PAwR(פרסום תקופתי עם תגובות, נוסף ב-BLE 5.4) מאפשר תקשורת דו-כיוונית סטנדרטית עם ספירת מכשירים מסיבית. נקודת גישה בודדת יכולה לתת מענה תיאורטית32,640 תוויות-128 קבוצות כפול 255 תוויות לכל קבוצה. מרווח הפרסום התקופתי קובע את זמן האחזור של המערכת; מרווחים קצרים יותר מספקים תגובה מהירה יותר בעלות חשמל גבוהה יותר. מערכות BLE נפרסו עם מרווחים של שנייה אחת עבור יישומים רגישים לזמן ומרווחים של 10 שניות עבור עדכוני מחירים שגרתיים.

טופולוגיית רשתעוקב אחר דפוס כוכבים עם שערים מרכזיים. כל שער מכסה אזור מוגדר; כיסוי חופף מבטיח יתירות. פריסות קמעונאיות גדולות דורשות תכנון קפדני של ערוצי RF-פריסה אחת שבה שני שערים בערוצים סמוכים יצרו דפוסי הפרעה גרמו לאובדן מנות של 15%.

תפוקה אמיתית-עולמית

במערכות ייצור,3,000 עדכוני תווית ב-5 דקותדרך שער יחיד ניתן להשגה באופן עקבי. סוף-ל-השהייה מפקודת השרת להצגת ריצות השלמה3-10 שניותבהתאם לעומס ברשת ולדרישות ניסיון חוזר.

התובנה הקריטית מחווית הפריסה: עבור תרחישים טיפוסיים של עדכונים קמעונאיים שבהם שינויים במחיר מתפשטים לאלפי תוויות, ביצועי הרשת ברמת -מערכת מגבילים את זמן העדכון הכולל ולא את מהירות רענון התוויות הבודדות. אופטימיזציה של קצבי רענון בודדים מתחת ל-500 אלפיות השנייה מספקת החזרות פוחתות כאשר התפשטות הרשת דורשת שניות.

צריכת חשמל וחיי סוללה

צריכת החשמל של EPD מתרחשת כמעט אך ורק במהלך אירועי רענון. זרם המתנה זניח-נמדדו מיקרואמפר. פרופיל זה מאפשרחיי סוללה רב-שניםמתאי מטבע, שנותר אחד הארגומנטים החזקים ביותר ל-EPD-מבוסס ESL.

מה צורך כוח

ספירת פיקסליםיש קשר ליניארי-תצוגות גדולות יותר צורכות יותר באופן פרופורציונלי.עומק גווני אפורחשוב כי GC16 בעל 16 רמות דורש צורות גל מורכבות יותר ממצב DU בינארי.בחירת מצב רענוןיש השפעה גדולה; רענון גלובלי צורך פי 2-3 מהעוצמה של רענון חלקי. וטֶמפֶּרָטוּרָהמשפיע על צריכת החשמל מכיוון שסביבות קרות דורשות צורות גל ארוכות יותר.

חיי סוללה בפועל

עֲבוּרתאי מטבע CR2450 ליתיוםעם קיבולת של כ-600mAh, הביצועים הנצפים הם כדלקמן:

תחזיות אלו מניחות פעולה בטמפרטורת החדר. יישומי אחסון קר-מקטעים מקררים וקפואים-חווים התרוקנות מואצת של הסוללה הן מכוח רענון מוגבר והן בקיבולת סוללה מופחתת בטמפרטורות נמוכות. תווית מדורגת למשך 5 שנים בטמפרטורת החדר עשויה להחזיק מעמד שנתיים באריזה בקירור.

כל רענון צורך קיבולת סוללה סופית. לקוח אחד רצה מבצעי מחיר מונפשים הפועלים ללא הרף-הסוללות נמשכו שלושה שבועות. ארכיטקטי המערכת חייבים להגדיר דרישות תדירות עדכון לפני בחירת החומרה. תווית הדורשת עדכונים לפי שעה זקוקה לארכיטקטורת סוללה שונה מזו שמתעדכנת מדי יום.

השפעות טמפרטורה על ביצועים

הטמפרטורה משפיעה על ביצועי ESL באמצעות מנגנונים מרובים, מה שהופך אותה ל-המשתנה הסביבתי החשוב ביותר. זה הוכח שוב ושוב בפריסה-ברצפות קמעונאיות מבוקרות, מארזים מקררים, חלקי מזון קפואים ויישומים חיצוניים.

צמיגות ממס

זה נכנס לכימיה מסוימת, אבל הגרסה הקצרה: ממס EPD נעשה סמיך יותר כשהוא קר. היחסים עוקבים בערך אחרי אעקומת ארניוס-מבלי להיכנס יותר מדי לתרמודינמיקה, מה שחשוב הוא שהאפקט הוא אקספוננציאלי, לא ליניארי.

בְּ25 מעלות(תנאי התייחסות), חלקיקים מפגינים ניידות נומינלית. בְּ0 מעלות, הצמיגות מכפילה את עצמה בערך, מהירות החלקיקים מופחתת לחצי. בְּ-20 מעלות, הצמיגות גדלה בערך פי 4, מה שמצריך משכי צורת גל ארוכים באופן פרופורציונלי. המתמטיקה מנבאת את זה די טוב, אם כי התוצאות בעולם האמיתי- משתנות לפעמים בהתאם לניסוח הממס הספציפי שכל יצרן משתמש בו.

בדיקה של טענות "הטמפרטורה הרחבה" של יצרן אחד על ידי הפעלת הפאנלים שלו ב-15 מעלות גילתה זמני רענון שנמשכו מ-400ms ל-1100ms. הפאנלים עבדו, אבל המפרטים הצביעו על ביצועים קרים טובים בהרבה.

סיווגי טווחי הפעלה

לוחות סטנדרטייםמכסה 0 מעלות עד 40 מעלות עם ביצועים בסיסיים.לוחות טווח מורחבידית -10 מעלות עד 50 מעלות עם פיצוי צורת גל מתון.לוחות טמפרטורה רחבים-הכרחי למקרי מקפיא-פועלים מ--25 מעלות עד 60 מעלות תוך שימוש בחומרי למינציה מיוחדים במישור הקדמי, חישת טמפרטורה משולבת ובחירת צורות גל אדפטיבית. נָכוֹןלוחות בדרגת מקפיא-מותאם עבור -30 מעלות עד 10 מעלות קיים אבל פקודה תמחור פרימיום.

פיצוי טמפרטורה

ESL של-טמפרטורה רחבה משלבת חיישני טמפרטורת-שבב, ערכות פרמטרים מרובות של צורות גל המאוחסנות בזיכרון, ובחירת פרמטרים אוטומטית על סמך טמפרטורה שנמדדה. משכי צורת גל מוארכים לפעולה קרה ותנודות מתח מופחתות לפעולה בטמפרטורה גבוהה-.

עונש הביצועים עבור פעולת-בטמפרטורה רחבה אינו-טריוויאלי. המדידות מציגות זמני רענון בריצת טמפרטורה קיצוניתכפול עד משולשביצועי-טמפרטורת החדר. לקוחות הפורסים בסביבות מקוררות צריכים לקחת זאת בחשבון בחישובי תזמון העדכון שלהם.

כאשר דרישות ה-ESL משתנות מקטע חדש

המפרט הגנרי "קמעונאי ESL" מכסה אולי 60% מהפריסות-בעולם האמיתי. 40% הנותרים כרוכים בדרישות מיוחדות שעולות רק כאשר בוחנים שווקים אנכיים ספציפיים. מה שעובד בחנות מוצרי אלקטרוניקה נכשל בצורה מרהיבה במחסן מזון קפוא. הסעיפים הבאים מתעדים חוויות פריסה בתעשיות שבהן הנחות ESL סטנדרטיות מתקלקלות.

מזון טרי ומכולת: תמחור דינמי פוגש מלאי מתכלה

קמעונאות מזון טרי מייצגת את אפליקציית ה-ESL התובענית ביותר מסיבה פשוטה: ערך המוצר יורד ללא הרף תוך כדי הצגתו. סטייק שעולה 15$ ללי"ג ביום שני בבוקר עשוי להיות שווה 7$ ללי"ב עד יום רביעי בערב אם הוא לא נמכר. תוויות נייר מסורתיות אינן יכולות לתפוס את עקומת הערך הזו. ESL יכול-אבל דרישות היישום שונות באופן מהותי מתמחור מכולת רגיל.

תמחור סימון דינמידורש תדרי עדכון שירוקנו סוללות ESL סטנדרטיות בתוך חודשים. מחלקת מזון טרי מפעילה ארבעה עדכוני מחירים מדי יום-במלאי בוקר, התאמה של צהריים, סימון ערב, איפוס בין לילה-צורכת סוללה בקצב של 4× הקצב של תווית-מרכז חנות המתעדכנת פעם בשבוע. בחירת הכימיה של הסוללה עוברת מתאי מטבעות CR2450 סטנדרטיים לכיוון תאי ליתיום תיוניל כלוריד בעלי קיבולת- גבוהה יותר או אפשרויות נטענות עם עמדות טעינה אינדוקטיביות המובנות במתקני מדף.

תצוגת תאריך תפוגהמוסיף דרישות צפיפות מידע. תג מחיר פשוט צריך אולי 50 תווים. תווית מזון טרי המציגה מחיר, מחיר יחידה, תאריך אריזה, מכירה-לפי תאריך ושימוש-לפי תאריך זקוקה ל-150+ תווים בגדלי גופן קריאים. נדל"ן לתצוגה גדל בהתאם - תוויות 2.9 אינץ' ו-4.2 אינץ' הופכות לסטנדרט שבו 2.13 אינץ' מספיקים לחנות במרכז.

מחלקת פירות ים טריים אחת של רשת מכולת פרסה 4.2 אינץ' שלושה-צבעים ESL עם NFC משולב לאינטראקציה עם טלפונים חכמים של לקוחות. צבע המבטא האדום מדגיש פריטים שמתקרבים למכירה-לפי תאריכים עם תמחור פרוגרסיבי אוטומטי: הנחה של 15% ב-48 שעות שנותרו, 30% ב-24 שעות, 10% בזמן אמת{1} בזמן אמת{1}. קישוריות מערכת ניהול מלאי-תשתית ה-ESL הפכה למעשה לחלק ממערכת הקטנת המלאי ולא רק לכלי התמחור של 23% במחלקת הפיילוט ששילמה עבור כל הפריסה בשבעה חודשים.

סביבות מקרים קריםהציגו את סיבוכי הטמפרטורה שנדונו קודם לכן. מצננים חלביים הפועלים ב-4 מעלות גורמים להאטה ניכרת של רענון. מקרי בשר ב-2 מעלות גרועים יותר. מארז מזון קפוא ב--18 מעלות דורשים לוחות מיוחדים בטמפרטורה רחבה שעולים 40-60% יותר מיחידות סטנדרטיות. קמעונאי מזון קפוא אחד פרס בתחילה לוחות סטנדרטיים במדור הגלידה שלהם; התוויות הפכו לבלתי קריאות תוך שבוע מכיוון שהצטברו רוחות רפאים מרענון לא מספק בטמפרטורת ההפעלה.

שיפוע הטמפרטורה בתוך ארגזים מקוררים יוצר מורכבות נוספת. מערכות וילון אוויר מייצרות שינויים בטמפרטורה של 8-12 מעלות בין הקצה הקדמי (חם יותר, קרוב לערבוב אוויר סביבה) לבין האחורי (קר יותר, ליד המאייד). תוויות בחלק הקדמי של מארז חלב עשויות לפעול ב-8 מעלות ואילו התוויות מאחור פועלות ב-2 מעלות -שונות מספיק כדי לדרוש תזמון שונה של צורות גל. פריסות מתוחכמות מיישמות חישת טמפרטורה לכל תווית עם פרמטרי רענון אישיים.

מעקב אחר מלאי מתכלהאינטגרציה מייצגת את האבולוציה הבאה. כאשר מערכות ESL מתחברות באופן דו-כיווני לניהול מלאי, התווית הופכת לחיישן וגם לתצוגה. זיהוי-חסר של מלאי-המזהה מתי מיקום מדף ריק בהתבסס על היעדר פעילות מכירה-מאפשר התראות על מילוי אוטומטי. מחלקת ייצור אחת הפחיתה-מ-תקריות מלאי ב-34% באמצעות ניטור מלאי משולב ESL-שסימן עמדות ללא פעילות מכירה במשך יותר מ-4 שעות בתקופות שיא.

מחסנים ולוגיסטיקה תעשייתית: קנה מידה משנה הכל

פריסות ESL של מחסנים תעשייתיים פועלות תחת אילוצים שאדריכלי מערכות קמעונאיות נתקלים בהם רק לעתים נדירות. לחנות מכולת עשויה להיות 15,000 מק"ט על פני 40,000 רגל רבוע. למרכז הפצה המשרת את רשת המכולת הזו יש 50,000+ מק"ט על פני 500,000 רגל רבוע עם גובה תקרה של 40 רגל. דגמי התפשטות ה-RF שעובדים בסביבה קמעונאית של 12-מטרים נכשלים לחלוטין במחסן עם מתלי פלדה הנמשכים עד 35 רגל.

זיהוי מיקום הפחדורש סדר עדיפויות שונה מאשר תגי מחיר קמעונאי. המידע השולט הוא לא המחיר-זהו קוד המיקום, מק"ט וכמות. תבניות ESL של מחסן מציגות בדרך כלל מזהי מיקום בגופנים של 48-נקודות או יותר, הניתנות לקריאה מ-3+ מטרים, מה שמאפשר למפעילי מלגזות ולארוז-לעובדים לזהות מיקומים מבלי להתקרב לפח. דרישות יחס הניגודיות מתהדקות מכיוון שהצפייה מתרחשת תחת תאורה תעשייתית משתנה-בחלק מהמעברים תחת מתקנים גבוהים ישירים ב-1500+ לוקס, אחרים בצל ב-200 לוקס.

בחר-כדי-להאיר אינטגרציהמרחיב את ה-ESL מעבר לתצוגה פסיבית לתוך הנחיית זרימת עבודה אקטיבית. מחווני LED המשולבים עם-תצוגות נייר מהבהבות כדי להפנות את העובדים לבחור מיקומים. ה-EPD מראה מה לבחור; הנורית מראה היכן לבחור. מערכות משולבות מפחיתות את שיעורי שגיאות הבחירה מטווחים טיפוסיים של 0.5-1% עד ל-0.1% או יותר. תקציב הכוח משתנה-חיווי LED במהלך פעולות האיסוף צורכת יותר חשמל ממחזור רענון הנייר האלקטרוני. ארכיטקטורות הסוללה מסתגלות בהתאם, ולעתים קרובות עוברות לתאי ליתיום AA או מתח קווי עבור מיקומים בעלי פעילות גבוהה.

סביבות מתלה גבוהות-מתח מערכות תקשורת RF. מתלה מתכת יוצר הפרעה מרובה מסלולים. מעברים גבוהים מייצרים אזורי צל. שער יחיד המשתרע על פני 25 מטרים בקמעונאות עשוי לכסות רק 8-10 מטרים בסביבת מחסן צפופה. צפיפות השער עולה פי 3-4 בהשוואה לפריסות קמעונאיות לכיסוי שווה ערך. חלק מהפריסות של מחסנים מריצים רשתות היברידיות מתחת ל-1GHz לחדירה באזורי מתלים צפופים, WiFi לאזורי היערכות פתוחים, עם תוכנת ביניים המאחדת את שכבת התקשורת.

צגים ניידים-למלגזהמייצגים גרסה מתפתחת של מחסן ESL. במקום תוויות מדף קבועות, הצגים מתנוססים על תרני מלגזה ומקבלים-הוראות איסוף בזמן אמת בזמן שהמפעילים מנווטים במחסן. מכשירים אלה מתעדכנים באופן רציף-מיקום, כמות, היעד הבא-ודורשים ארכיטקטורות חשמל שונות לחלוטין מתוויות מדף סטטיות. כוח קשיח ממערכת החשמל של המלגזה הוא סטנדרטי; פעולת הסוללה אינה קיימת עבור יישומי עדכון-מתמשכים.

אוטומציה של ספירת מלאיממנפת תקשורת ESL דו-כיוונית. שילוב RFID מאפשר ספירת מחזורים אוטומטית-מוצרים המתויגים עם RFID מעבר ליד יחידות ESL המצוידות בקוראי RFID, ועדכון ספירת המלאי ללא סריקה ידנית. פריסת מרכז הפצה הפחיתה את ספירת המלאי הפיזי ב-60% באמצעות ספירת מחזורי RFID משולבת ESL-ששמרה על דיוק מלאי תמידי מעל 99%.

דירוגי סביבה קשיםעניין בהקשרים תעשייתיים. עמידות בפני אבק והתזה IP54 היא קו הבסיס למחסן ESL; IP65 הופך הכרחי בסביבות עם נהלי ניקוי שטיפה. עמידות כימית חשובה במתקנים המטפלים בממיסים או בחומרי ניקוי. מחסן אחד של חלקי רכב דרש תוויות עמידות בפני חשיפה לנוזל בלמים ונוזל תיבת הילוכים-בתי ESL סטנדרטיים שהושחתו תוך חודשים. מארזים מיוחדים עם בתי פוליקרבונט עמידים-כימיים הוסיפו 35% לעלות היחידה, אך הוכחו כחיוניים לאריכות ימים בפריסה.

שירותי בריאות ובתי מרקחת: דיוק אינו ניתן-למשא ומתן

פריסות ESL של בתי מרקחת עומדות בפני דרישות רגולטוריות הנעדרות מהקמעונאות הרגילה. טעות בתמחור בחנות מכולת פירושה תלונות של לקוחות וחשיפה משפטית אפשרית במסגרת חוקי דיוק המחירים. שגיאת תיוג תרופות בבית מרקחת יכולה להיות פגיעה או מוות של המטופל. פרופיל הסיכון משנה מהותית את סדרי העדיפויות של עיצוב המערכת.

תצוגת זיהוי סמיםדורש צפיפות מידע מעבר ל-ESL קמעונאי טיפוסי. תווית מדף של בית מרקחת חייבת להציג: שם תרופה (מותג וגנרי), חוזק, צורת מינון, מספר NDC, מחיר, מחיר יחידה, יצרן, ולעתים קרובות דרישות אחסון. התאמת זה על תווית של 2.13 אינץ' דורשת טיפוגרפיה זהירה-או בדרך כלל, פריסה של צגים בגודל 2.9 אינץ' או יותר. חלק מבתי המרקחת משתמשים בתוויות בגודל 4.2 אינץ' עם קודי QR המקשרים למידע מלא על המרשם.

אימות דיוק ברקודהופך להיות קריטי. צוות בית המרקחת סורק תרופות מספר פעמים במהלך זרימות עבודה-קבלה, מדפים, משיכה, אימות, ניפוק. ברקוד ה-ESL- המוצג חייב לסרוק כראוי בכל שלב. זה מחמיר את דרישות יחס הניגודיות מעבר למינימום הקמעונאי. בדיקה בכל ציוד סריקה של בתי מרקחת מגלה שסורקי אימות רוקחים ישנים-חלקם עדיין משתמשים בטכנולוגיית CCD ולא בסורקי לייזר או הדמיה מודרניים-דורשים ניגודיות 10:1 או טובה יותר לקריאה מהימנה. בחירת לוח חייבת לקחת בחשבון{11}}ציוד הסריקה הגרוע ביותר בבסיס המותקן.

אזורי חומרים מבוקריםלהציג דרישות אבטחה פיזיות. תרופות מלוח II-V דורשות אחסון מאובטח עם רישום גישה. ESL בארונות חומרים מבוקרים חייבת להשתלב עם מערכות בקרת גישה לארונות-המציגות מחווני גישה מוגבלת, תיעוד אילו תוויות נראו במהלך כל פתיחת ארון, ועלולה להשבית תצוגה במהלך ניסיונות גישה לא מורשית. בית מרקחת אחד של בית חולים שילב את ה-ESL עם מערכת ניהול החומרים המבוקרת שלהם כדי להציג-ספירות מלאי בזמן אמת שמתעדכנות אוטומטית עם מתן תרופות, ומבטלת התאמה ידנית של ספירה.

אחסון תרופות בקירורמשלב דרישות דיוק של בית מרקחת עם אתגרי-טמפרטורת שרשרת קרה. חיסונים, אינסולין ותרופות ביולוגיות מסוימות דורשות אחסון בין 2-8 מעלות. לוחות ESL רחבים-בטמפרטורה הם חובה. יישומי אחסון קר של בתי מרקחת מסוימים דורשים רישום טמפרטורה עם חיישני ESL-משולבים המציגים טמפרטורה נוכחית לצד מידע תרופתי המספקים אימות ויזואלי שתנאי האחסון נשארים במסגרת המפרט מבלי לדרוש מהצוות לבדוק ציוד ניטור נפרד.

פעילות בית מרקחת בבתי חוליםלהוסיף מורכבות מעבר לבית מרקחת קמעונאי. עגלות תרופות, ארונות חלוקה אוטומטיים ומקומות בתי מרקחת לווייניים מציגים כל אחד דרישות ESL שונות. ESL-רכוב עגלה דורש בנייה מחוספסת השורדת הובלה חוזרת; הצגים חייבים להישאר קריאים תחת תאורת הפלורסנט האופיינית במסדרונות בית החולים. אינטגרציה אוטומטית של ארון חלוקה דורשת פרוטוקולי תקשורת התואמים לתוכנת ניהול ארונות-לעיתים קרובות מערכות קנייניות עם יכולות שילוב מוגבלות של צד שלישי-.

תיעוד תאימות לתקנותדורש מסלולי ביקורת שמערכות ESL קמעונאיות מספקות לעתים רחוקות. הסמכת הוועדה המשותפת לבתי מרקחת בבתי חולים מחייבת תיעוד של דיוק סימון התרופות. מערכות ניהול ESL חייבות לרשום כל עדכון תווית עם חותמת זמן, הרשאות משתמש ופרטי שינוי תוכן. סקר של מערכת בתי חולים אחת של הוועדה המשותפת בדק במיוחד את יכולות מסלול הביקורת של ה-ESL שלהם; המודד ביקש תיעוד של הליכי אימות דיוק התווית במשך 12 החודשים האחרונים.

אלקטרוניקה וקמעונאות-בעלת ערך גבוה: תמחור-תחרותי בזמן אמת

קמעונאות מוצרי האלקטרוניקה פועלת בשוק-מחיר שקוף שבו לקוחות בודקים באופן שגרתי את תמחור המתחרים בסמארטפונים בזמן שהם עומדים בחנות. הצעת הערך של ESL עוברת מחסכון בעבודה ליכולת תגובה תחרותית-היכולת להתאים או לנצח את מחירי המתחרים בזמן אמת- במקום לחכות לעדכוני מחירים בין לילה.

שילוב ניטור מחירים תחרותימחבר בין מערכות ESL לשירותי מודיעין מחירים המגרדים אתרים מתחרים באופן רציף. כאשר מתחרה גדול מוריד את מחירו על סמארטפון דגל, שירות מודיעין המחירים מזהה את השינוי תוך דקות, מנוע התמחור מעריך את כללי השוליים, והמחירים המעודכנים מתפשטים לתוויות המדף בחלון האחזור של 3-10 השניות ברשת. קמעונאי אלקטרוניקה אחד הוריד מחירים-ב-18% לאחר הטמעת התאמת מחירים תחרותית בזמן אמת באמצעות תשתית ה-ESL שלהם.

תצוגת מידע עשיר על המוצרמתאים לרכישות בתמורה גבוהה יותר האופיינית בקמעונאות אלקטרוניקה. לקוח שקונה מחשב נייד בשווי 1,500 דולר רוצה מפרטים-מעבד, זיכרון, אחסון, רזולוציית תצוגה, חיי סוללה. פורמט גדול יותר ESL (7.5 אינץ' ומעלה) מאפשר תצוגת מפרט שקודם לכן דרש כרטיסי מפרט מודפסים. חלק מהקמעונאים האלקטרוניים פורסים מתקנים משולבים עם-נייר אלקטרוני לתמחור ומפרטים לצד מסכי LCD קטנים לתוכן וידאו פרסומי-ממנפים את יתרונותיה של כל טכנולוגיה.

תצוגת אביזרים מצורפיםמשתמש ב-ESL כדי להניע מכירות של קבצים מצורפים. תצוגה המציגה מידע "עובד עם:" מקשרת מוצרים ראשיים לאביזרים תואמים-לטלפונים, כבלים למחשבים ניידים, משחקים לקונסולות. תמחור דינמי של קבצים מצורפים יכול להציע הנחות חבילות המוצגות על אביזר ESL כאשר ה-ESL של המוצר הראשי מציין רמות מלאי שזקוקות לתנועה.

אינטגרציה נגד-גניבותהופך להיות רלוונטי עבור סחורה-בעלת ערך גבוה. מערכות ESL יכולות להשתלב עם מעקב אחר מאמרים אלקטרוני (EAS) ומעקב אחר מלאי מבוסס RFID-. כאשר תג EAS מוסר ללא השבתה מתאימה, ה-ESL המשויך יכול להציג התראה או לשנות את המראה. יישומים מתוחכמים יותר מעדכנים את ספירת המלאי בזמן אמת-ככל שהמוצרים מוסרים מתקני האבטחה, ומאפשרים מודעות מיידית למלאי-.

תמחור מחזור חיים של מוצרלאלקטרוניקה עוקב אחר דפוסים צפויים-תמחור פרימיום של השקה, תמחור תחרותי של אמצע החיים,-תמחור-סוף החיים. ESL מאפשר כללים אוטומטיים לתמחור במחזור החיים המתאימות את השוליים על סמך גיל המוצר, רמות המלאי ולוחות הזמנים של השקת מוצרים עוקבים. כאשר אייפון חדש מושק, ה-ESL של הדור הקודם מתעדכן אוטומטית עם תמחור אישור בהתאם לכללי שוליים מוגדרים מראש, ללא התערבות ידנית.

ניהול יחידות הדגמהבקמעונאות האלקטרוניקה משתמש בגרסאות ESL המיועדות למתקני תצוגת מוצרים. יחידות אלה משתלבות לעתים קרובות עם חיבורי אבטחה, מערכות ניהול חשמל וקיוסקים אינטראקטיביים. התצוגה עשויה להראות תמחור כשהיא לא פעילה ולעבור לנקודות הדגשה כאשר לקוחות מקיימים אינטראקציה עם מוצר ההדגמה. יישומים מסוימים משתמשים בחיישני קרבה כדי לזהות נוכחות של לקוחות ולעדכן את התוכן המוצג בהתאם.

חלקים תעשייתיים ו-MRO: אתגרי מלאי ארוך-

מפיצי תחזוקה, תיקון ותפעול (MRO) וספקי חלקים תעשייתיים מנהלים פרופילי מלאי שונים בתכלית מהקמעונאות הצרכנית. מפיץ MRO טיפוסי נושא 100,000+ מק"טים עם התפלגות-ארוכה-20% מהמק"טים מייצרים 80% מההכנסה בעוד ש-80% מהמק"טים יושבים עם תנועה מינימלית. גישות תיוג מסורתיות נכשלות מבחינה כלכלית כאשר עלויות תחזוקת התוויות עולות על מרווח המוצר עבור פריטים הנעים לאט.

כלכלה גבוהה-מק"ט-לשנות את חישובי ה-ROI של ESL. בקמעונאות מכולת, החזר ESL מגיע בעיקר מחסכון בעבודה על שינויים במחיר. בהפצת MRO, ההחזר מגיע משיפור דיוק המלאי והפחתת התיישנות על תנועה איטית של מלאי-. מפיץ מחברים הפחית את מחיקת-המלאי ב-31% לאחר פריסת מעקב מלאי משולב ESL- שזיהה תנועה איטית- של מלאי לצורך תמחור קידום מכירות לפני התיישנות.

תצוגת מפרט טכניהדרישות דומות לבית מרקחת יותר מאשר למכולת. חלקים תעשייתיים דורשים הצגת מפרטי ממדים, דרגות חומרים, אישורים ומידע תאימות. ESL של מפיץ מיסבים מציג: מספר חלק, יצרן, קוטר קדח, קוטר חיצוני, רוחב, דירוג מהירות, דירוג עומס ומפרטים ישימים (ISO, ABEC וכו'). דרישות צפיפות המידע דוחפות לעבר תצוגות גדולות יותר ועיצוב טיפוגרפי קפדני.

מערכות מיקום לפחבהפצת חלקים משתמשים לעתים קרובות בסכימות קידוד מיקום קנייניות שפותחו במשך עשרות שנות פעילות. אינטגרציית ESL חייבת להתאים לפורמטים של מיקום מדור קודם תוך פוטנציאל לאפשר הגירה לעבר קידוד מיקום סטנדרטי. ניהול שינויים הופך למשמעותי כמו הטמעה טכנית-צוות המחסן הרגיל לקודי מיקום שהם השתמשו בהם במשך 20 שנה מתנגד לשינויי פורמט ללא קשר ליכולות המערכת.

מסופים-הפונים ללקוחבדלפקי חלקים נהנים משילוב ESL. כאשר לקוח מבקש חלק, צוות הדלפק שואל את המערכת, ותצוגות ESL במקום האחסון נדלקות או מציגות הוראות איסוף. חלק ממפיצי חלקים יישמו זרימות עבודה של "הבא לדלפק" שבהן תצוגות ESL במקומות הפחים מציגות הוראות איסוף ושמות של אנשי דלפק, מה שמאפשר מספר אינטראקציות בו-זמנית של שירות לקוחות עם זיהוי ברור של איסוף.

פעולות הכנה והרכבההשתמש ב-ESL כדי להנחות את בחירת הרכיבים עבור מכלול-רב חלקים. ערכת מערכת הידראולית עשויה לכלול משאבה, מנוע, שסתומים, אביזרים, צינורות ונוזל-כל אחד מאוחסן במקומות מחסנים שונים. תצוגות ESL בכל מיקום מציגות את הזמנת הערכה, הכמויות הדרושות וסטטוס ההשלמה. שילוב עם תיעוד הרכבה מציג הוראות עבודה לצד זיהוי רכיבים.

ספק-מלאי מנוהל (VMI)תוכניות ממנפות ESL לשיתוף נראות. כאשר ספקים מנהלים את רמות המלאי במיקומי לקוחות, ESL יכול להציג סטטוס מילוי מחדש, תאריכי משלוח נכנסים וזמינות מלאי. השקיפות הזו תומכת בתוכניות ייצור בדיוק-ב-זמן הדורשות זמינות חלקים אמינה ללא השקעה עודפת במלאי.

ESL לעומת טכנולוגיות תצוגה אלטרנטיביות סעיף חדש

בחירת ESL אינה רק בחירה בלוח -הנייר הטוב ביותר. מדובר בבחירת טכנולוגיית התצוגה המתאימה לאפליקציה.נייר ד-מתחרה עםתצוגות מדף LCD, תצוגות פלחים ותוויות נייר מסורתיות-כל אחת מהן עם מאפייני ביצועים ברורים, מבני עלויות ונקודות חן של יישומים. הניתוח הבא מספק את הבסיס הטכני להחלטות בחירת טכנולוגיה.

E-תוויות מדף אלקטרוניות בנייר (EPD).

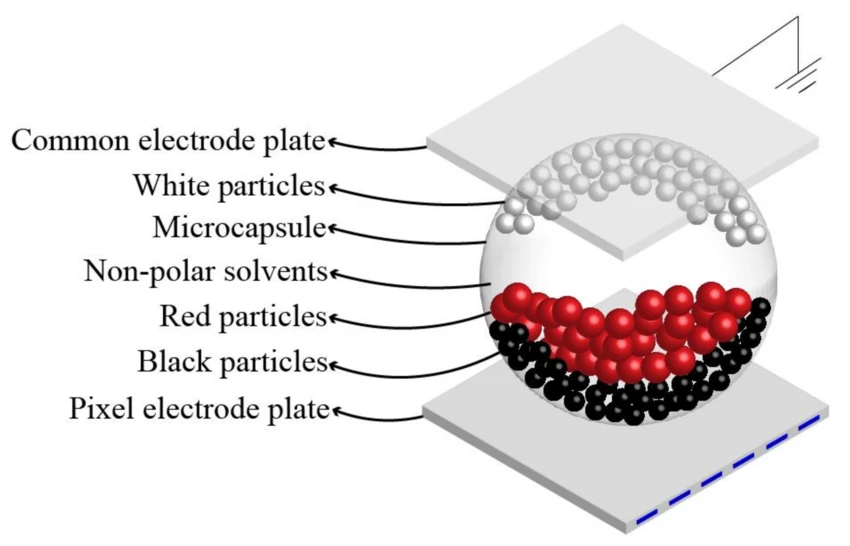

עקרון הפעולה: נדידת חלקיקים אלקטרופורטית בתרחיף מיקרוקפסולות תחת שדה חשמלי מופעל. Bistable-שומר על תמונה ללא חשמל.

חוזקות: צריכת חשמל אפסית כאשר סטטי (ביסטיות אמיתית), קריאה מצוינת של אור הסביבה, זוויות צפייה רחבות (170 מעלות+), מראה כמו נייר-המשתלב באופן טבעי בסביבות קמעונאיות, חיי סוללה רב- שנים מתאי מטבע, קריאות אור השמש ליישומי בהירות-גבוהים.

מגבלות: רענון איטי (300-2000ms לעדכון מלא), יכולת צבע מוגבלת (1-4 צבעים למוצרים מסחריים, צצים בצבע מלא), חפצי רוחות רפאים הדורשים רענון מלא תקופתי, ירידה בביצועים בטמפרטורה קרה, עלות יחידה ראשונית גבוהה יותר מאשר חלופות LCD.

מבנה עלויות: מודולי תצוגה $3-15 בהתאם לגודל ויכולת הצבע; יחידות ESL שלמות עם בקר, תקשורת, דיור וסוללה 8-40 $; תשתית (שערים, תוכנת ניהול) מוסיפה $0.50-2 לכל תווית עבור פריסות טיפוסיות.

יישומים אופטימליים: מחיר-תווית קמעונאית ממוקדת עם עדכונים נדירים (מכולת, סחורה כללית, בית מרקחת), סביבות אור חיצוניות או-סביבתיות{2}}גבוהות, פריסות המתעדפות את אורך חיי הסוללה על פני מהירות העדכון, יישומים הדורשים נייר-כמו אסתטיקה.

תצוגות מדף LCD

עקרון הפעולה: אפנון אור קריסטל נוזלי עם תאורת LED אחורית. דורש כוח רציף עבור תאורה אחורית; מצב התצוגה לא נשמר ללא חשמל.

חוזקות: רענון מהיר (תקן 60Hz, מתאים לווידאו), יכולת צבע מלא עם מיליוני צבעים, בהירות גבוהה לקידום תשומת לב-, יכולת להציג וידאו ואנימציה, טכנולוגיה בוגרת עם מערכת אקולוגית נרחבת של ספקים.

מגבלות: צריכת חשמל רציפה (3-15W עבור תצוגות טיפוסיות בקצה המדף), ביצועי אור סביבתי גרועים (מראה נשטף בסביבות קמעונאיות בהירות), מגבלות זווית צפייה (±60 מעלות אופיינית לפני שינוי צבע), כשל בתאורה אחורית הוא מצב כשל נפוץ, מצריך תשתית מתח קווית.

מבנה עלויות: מודולי תצוגה $15-50 בהתאם לגודל; מדף שלם ברשת מציג 50-200 דולר; עלויות ההתקנה עולות לרוב עלויות החומרה עקב דרישות תשתית החשמל.

יישומים אופטימליים: מכסי קידום מכירות שבהם אנימציה מושכת תשומת לב, תצוגות פרסום בעלות יכולת-וידאו, מסעות פרסום מוגבלים בזמן-, סביבות עם תאורה מבוקרת (פנימי קניונים, חנויות שדות תעופה), יישומים שבהם תשתית חשמל כבר קיימת.

פלח צגי LCD

עקרון הפעולה: מקטעי גביש נוזלי פשוטים (כמו צגי מחשבון) המונעים על ידי מנהלי התקנים ייעודיים למקטעים. הספק נמוך מאוד אך מוגבל לקבוצות תווים מוגדרות- מראש.

חוזקות: עלות נמוכה במיוחד ($0.50-2 לתצוגה), צריכת חשמל נמוכה מאוד (מיקרואמפר לתצוגה סטטית), טווח טמפרטורות רחב, אלקטרוניקה פשוטה לנהיגה, אמינות מוכחת לאורך עשרות שנים של פריסה.

מגבלות: דפוסי פלחים קבועים מגבילים תוכן שניתן להציג (בדרך כלל מספרים ותווים מוגבלים בלבד), ללא יכולת גרפית, אפשרויות גודל מוגבלות, מראה מתוארך אסתטי, כל תו דורש דפוס פלחים ייעודי.

מבנה עלויות: הצג מודולים מתחת ל-$1 בנפח; יחידות תצוגת מחיר מלאות 2-5 דולר; עלויות תשתית מינימליות.

יישומים אופטימליים: תצוגת מחיר מספרית טהורה שבה לא נדרשת גמישות תוכן, פריסות רגישות-עלויות קיצוניות, יישומים בנפח גדול-הנותנים עדיפות לכלכלת היחידה על פני יכולת, פריסות סביבה קשות שבהן אלקטרוניקה מתוחכמת יוצרות סיכון אמינות.

תוויות נייר (ידניות)

עקרון הפעולה: תוויות נייר מודפסות מוכנסות למחזיקי פלסטיק או מודבקות ישירות לקצוות המדף. עודכן באופן ידני על ידי צוות החנות.

חוזקות: עלות הטכנולוגיה הנמוכה ביותר (למעשה אפס עבור חומרת תצוגה), גמישות גרפית בלתי מוגבלת, ללא תקלות אלקטרוניות, ללא דרישות תשתית, זרימת עבודה מוכרת לצוות קמעונאי.

מגבלות: תהליך עדכון אינטנסיבי של-עבודה (15-30 שניות לתווית לצוות מנוסה), מועד לשגיאות (בעיות דיוק משוערות של 5-15% בקמעונאות טיפוסית), עלויות חומרים וחומרי הדפסה, יכולת מוגבלת לבצע שינויים מהירים במחיר, בזבוז סביבתי מסילוק תוויות.

מבנה עלויות: מחזיקי תווית $0.10-0.50 $ כל אחד; תוויות נייר $0.01-0.05 כל אחת; עלויות העבודה והחומרים השוטפות עולות בדרך כלל על עלויות מחזור החיים של ESL בתוך 2-4 שנים עבור יישומים בתדירות גבוהה.

יישומים אופטימליים: פעילות קמעונאית קטנה מאוד שבהן עלות העבודה זניחה (חנויות המופעלות-של הבעלים), סביבות תדירות עדכונים נמוכות במיוחד, קמעונאות זמנית או- קופצת שבהן השקעה בתשתית אינה מוצדקת, יישומים הדורשים פורמטים פיזיים חריגים שאינם זמינים באפשרויות אלקטרוניות.

מסגרת בחירת טכנולוגיה

קריטריוני החלטה לבחירת טכנולוגיית תצוגה כוללים מספר גורמים שיש לשקלל בהתאם לעדיפויות היישום:

תדירות עדכוןמשפיע מאוד על בחירת הטכנולוגיה. יישומים עם פחות משבוע עדכונים רק לעתים נדירות מצדיקים השקעה ב-ESL; תוויות נייר נשארות חסכוניות. יישומים עם עדכונים יומיים מגיעים לאיזון ESL תוך 2-3 שנים. יישומים עם עדכונים יומיים מרובים מעדיפים מאוד את כלכלת ESL.

מורכבות התוכןמשפיע על בחירת הטכנולוגיה. תצוגת מחיר מספרית טהורה יכולה להשתמש ב-LCD פלח בעלות הנמוכה ביותר. המחירים בתוספת טקסט מוגבל (שמות מוצרים, תמחור יחידה) מתאימים ל-נייר ESL. תוכן גרפי עשיר או וידאו דורשים LCD למרות עלויות חשמל גבוהות יותר.

תנאים סביבתייםלהגביל אפשרויות. אור סביבה גבוה (בחוץ, חלונות, תאורה קמעונאית בהירה) מעדיף את התצוגה הרפלקטיבית של-נייר. סביבות תאורה מבוקרות יכולות להשתמש ב-LCD ביעילות. טמפרטורות קיצוניות (בקירור, חיצוני) דורשות דירוג פאנל מתאים ללא קשר לבחירת הטכנולוגיה.

זמינות תשתית חשמללעתים קרובות קובע היתכנות. מיקומים ללא חשמל זמין או שבהם כוח הפעלה יהיה יקר באופן בלתי רגיל, מחייבים סוללה-על ESL. מיקומים עם תשתית חשמל שכבר קיימת (מעל-מעגלי תאורת המדף) יכולים לשקול אפשרויות LCD.

ניתוח עלות בעלות כוללתצריך לשקול:

נתונים אלה משתנים במידה ניכרת על סמך עלויות העבודה המקומיות, תדירות העדכון וסולם הפריסה. החישוב בדרך כלל מעדיף ESL עבור תדירות עדכון מעל 1-2 פעמים בשבוע בשווקי עבודה בכלכלה מפותחת.

אסטרטגיות פריסה היברידית

קמעונאים מעטים פורסים טכנולוגיית תצוגה אחת בכל היישומים. אסטרטגיות היברידיות מתאימות את הטכנולוגיה לדרישות היישום בתוך סביבה קמעונאית אחת:

נייר ד-למחיר, LCD לקידוםמשתמשת ב-ESL לתמחור שגרתי ברחבי החנות תוך פריסת מסכי LCD במכסות קצה, אזורי קופה ונקודות חמות לקידום מכירות שבהם יכולת וידאו ובהירות גבוהה מושכות את תשומת הלב של הלקוחות. גישה זו לוכדת יתרונות יעילות ESL עבור רוב התוויות תוך שמירה על גמישות קידום מכירות היכן שהיא חשובה ביותר.

פלח LCD למחיר, -נייר אלקטרוני למידעפורס תצוגות פלחים זולות לתמחור מספרי טהור תוך שימוש בתצוגות נייר אלקטרוניות- גדולות יותר למידע מפורט על המוצר, כאשר מורכבות התוכן מצדיקה את פרמיית העלות. גישה זו ממזערת את העלות עבור תוויות בסיסיות-בנפח גבוה, תוך שהיא מאפשרת הצגת מידע עשיר שבה ערך הלקוח מצדיק השקעה.

התאמת טכנולוגיית -הטמפרטורהפורס ESL סטנדרטי באזורי קמעונאות סביבה תוך שימוש בגרסאות- רחבות של טמפרטורה באזורי קירור ואפשרות לבחור בתצוגות פלחים עמידים יותר בחלקי מקפיאים שבהם אפילו ביצועי נייר-בטמפרטורה e-רחבים הופכים שוליים. בחירת הטכנולוגיה עוקבת אחר דרישות סביבתיות במקום ליישם מפרטים אחידים.

קנה מידה-תשתית מתאימהעשוי להשתמש ב-ESL עם תשתית רשת מלאה בחנויות-בפורמט גדול תוך פריסת תצוגות פלחים עצמאיות או אפילו תוויות נייר בחנויות בפורמט קטן יותר, שבהן ההשקעה בתשתית אינה מתרחבת מבחינה כלכלית. בחירת טכנולוגיה לוקחת בחשבון את קנה המידה של הפריסה לצד דרישות טכניות.

טכנולוגיות מתפתחות

מחקר EPD במהירות-

הדגמות מעבדה הגיעו להישגיםקצב רענון של 75Hzעל-לוחות נייר-המתקרבים לשטח LCD. הדגמות אלה בכנסים בתעשייה מרשימים באמת, אך פריסת הייצור נותרה מרוחקת.

הטכנולוגיות המאפשרות העיקריות כוללותתוספים גבישים נוזלייםשמסמם נוזל אלקטרופורטי עם תרכובות הגורמות להשפעות של זרימה חוזרת. מאמרי מחקר מדווחים על שיפור מהירות של 2.8× ובו זמנית הפחתת מתח הנהיגה ב-50%.למינציה-דקה במישור קדמי-להפחית את מרחק נדידת החלקיקים.ניסוחים חדשים של ננו-חלקיקיםלייעל את מאפייני מטען פני השטח ולהפחית את הרדיוס ההידרודינמי. ולמידת מכונה-יצירת צורות גל מותאמתמסתגל בזמן אמת-להצגת מצב ותנאי סביבה.

טכנולוגיות אלו עדיין בפיתוח. לא מומלץ לציין מוצרי ESL לייצור על סמך תוצאות מעבדה.

צבע E-אבולוציית נייר

E Ink Gallery 3הטכנולוגיה מדגימה לאן צועדת צבע EPD. רענון שחור/לבן ירד ל350ms, ירידה מ-2000ms בדורות הקודמים. מצבי צבע מהירים500 אלפיות השנייה. מצב צבע רגיל פועל750-1000ms. מצב צבע באיכות הטובה ביותר עדיין צריך1500ms.

צבע EPD עובר מ"בקושי שמיש" ל"כדאי כמעט" עבור יישומים נבחרים. צפו לשיפור מתמשך, אך מונוכרום ישמור על יתרונות מהירות וכוח ללא הגבלת זמן, בשל הבדלים בפיסיקה של החלקיקים הבסיסיים.

מפרטי ביצועים עבור עיצוב מערכת

מפרט קיימא מינימלי

עבור תיוג מדף קמעונאי כללי, המספרים האלה מייצגים את הרצפה:

זמן רענוןאמור להגיע ל-2000ms או יותר עבור מצב גלובלי, 500ms או יותר עבור חלקי.יחס ניגודיותצריך לעלות על 8:1.הַחְלָטָהצריך להגיע לפחות 100 DPI.זווית צפייהחייב להשתרע על פני 170 מעלות או יותר.טווח טמפרטורות הפעלהצריך לכסות 0 מעלות עד 40 מעלות.חיי סוללהצריך לחרוג מ-5 שנים ב-2 עדכונים ביום.

מפרטים משופרים

עבור יישומים תובעניים-עדכונים תכופים, אחסון קר, תוכן פרסומי-הדק את המפרטים:

זמן רענוןאמור להגיע ל-1000ms עבור גלובלי, 300ms עבור חלקי.יחס ניגודיותצריך לעלות על 12:1.הַחְלָטָהאמור להגיע ל-120 DPI ומעלה.יכולת צבע(צבע 3-4) הופך להיות רלוונטי.טווח טמפרטורות הפעלהצריך להיות בין -25 מעלות עד 50 מעלות.חיי סוללהצריך לחרוג מ-3 שנים ב-4 עדכונים ביום.

אימות מפרט

יש לאמת את מפרטי הספק בתנאים מציאותיים. זה לא אופציונלי-נתקלו פערים משמעותיים בין תביעות גליון נתונים לביצועי ייצור.

בדוק את זמן הרענון בטמפרטורת עבודה מינימלית ומקסימלית, לא רק בטמפרטורת החדר. אשר את יחס הניגודיות בתנאי התאורה בפועל של החנות, לא בתאורת מעבדה. אמת את תחזיות חיי הסוללה עם תדירות העדכונים המיועדת וסוג התוכן-תחזיות הספק מניחות בדרך כלל את התרחישים הטובים ביותר-. אמת את זמן האחזור של עדכון-מערכת עם ספירת תוויות יעד כדי להבטיח את קנה המידה של ארכיטקטורת הרשת כראוי.

התאמת טכנולוגיה ליישום

בחירת טכנולוגיית תווית מדף אלקטרונית מסתכמת בסופו של דבר בהתאמת היכולות לדרישות. הפיזיקה של תצוגות אלקטרופורטיות קובעת גבולות מוצקים-קצבי רענון, רגישות לטמפרטורה, התנהגות רוחות רפאים-ששום אופטימיזציה לא תחרוג מהם. הבנת הגבולות הללו מאפשרת עיצוב מערכת ריאליסטי ובחירת טכנולוגיה מתאימה.

עבור פריסות שבהן האילוצים מתאימים ליישום-תדרי עדכון מתונים, תפעול טמפרטורת סביבה, מחיר-תוכן ממוקד-ESL מספק ערך משכנע באמצעות ביטול עבודה, שיפור דיוק התמחור וגמישות תפעולית. עבור יישומים שדוחפים מגבלות ESL-עדכונים בתדירות גבוהה-, טמפרטורות קיצוניות, תוכן מדיה עשירה-ייתכן שטכנולוגיות חלופיות או גישות היברידיות יתבררו כמתאימים יותר.

הטכנולוגיה ממשיכה להתקדם. קצבי הרענון משתפרים בהדרגה. יכולת הצבע מתרחבת. טווחי הטמפרטורות מתרחבים. אבל הפיזיקה הבסיסית נשארה. פריסת ESL מוצלחת מחייבת עבודה במסגרת האילוצים האלה, לא להעמיד פנים שהם לא קיימים.
