כיצד לבחור מסך בר LCD לעומת מסך בר LED?

ההבדל הבסיסי שאתה צריך לדעת קודם

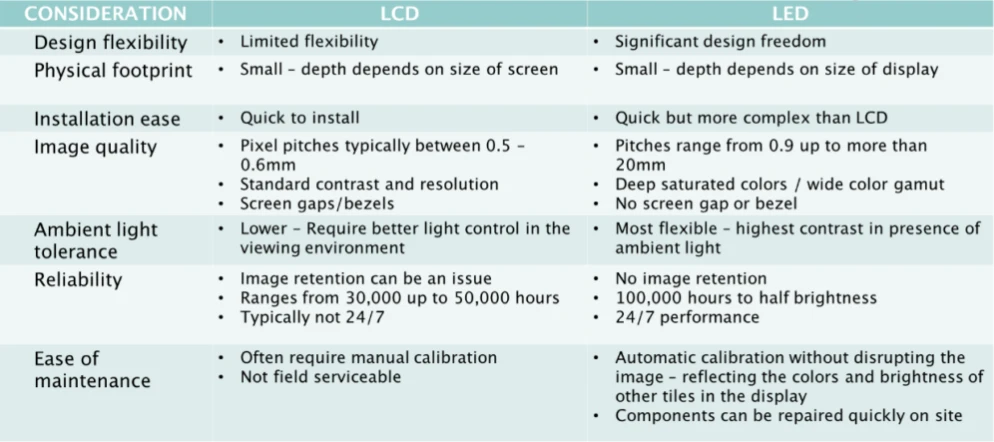

מסכי בר LCD ומסכי בר LED פועלים בדרכים שונות לחלוטין. ברגע שאתה מבין זאת, הבחירה ביניהם נעשית הרבה יותר קלה.

מסכי בר LCDעבודה על ידי שליטה באור שמגיע מאחור. יש יחידת תאורה אחורית, ומולקולות גביש נוזלי מתפתלות ומסתובבות כדי להכניס אור או לחסום אותו. הגבישים עצמם אינם מפיקים שום אור-הם בעצם תריסים עם מסנני צבע.

מסכי LED ברלעשות את האור שלהם. נורות לד זעירות אדומות, ירוקות וכחולות מייצרות גם אור וגם צבע בו-זמנית. כל פיקסל הוא מקור האור הקטן שלו.

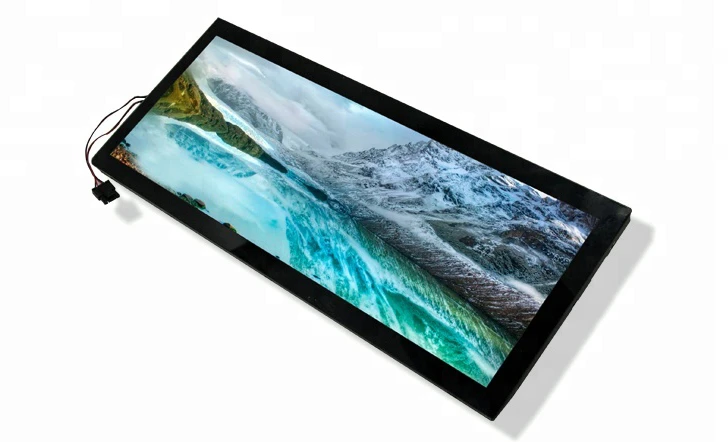

LCD bar screens and LED bar screens work in completely different ways. Once you understand this, picking between them gets much easier.

בְּהִירוּת

הבהירות מחליטה היכן התצוגה תעבוד בפועל. אנחנו מודדים את זה פנימהnits (cd/m²), ויש גבולות קשים שאי אפשר לעקוף אותם עם טריקים חכמים בהתקנה.

For indoor retail with controlled lighting, you need at least 350 nits. Somewhere in the 500-700 range works better. Put that display near a window, and suddenly you're looking at 700 minimum, with 1000-1500 being safer. Semi-outdoor spots with indirect sun push that to 2000-3500 nits. Full outdoor in direct sunlight? 5000 nits at minimum, and most installers recommend 6000-8000.

עבור קמעונאות מקורה עם תאורה מבוקרת, אתה צריך לפחות350 ניטים. איפשהו בטווח 500-700עובד טוב יותר. שים את התצוגה ליד חלון, ופתאום אתה מסתכל700 מינימום, עם1000-1500להיות בטוח יותר. כתמים חיצוניים למחצה- עם שמש עקיפה דוחפים את זה אל2000-3500 ניטים. בחוץ מלא באור שמש ישיר?5000 ניטים לפחות, ורוב המתקינים ממליצים6000-8000.

LCD מוציא כ-2500 ניטים, ורק מודלים מיוחדים של-בהירות גבוהה מגיעים לשם. יחידות אלה פועלות עבות יותר-אולי 40-60% יותר עומק - ונשרפות מהר יותר.

LED מתחיל ב-800 ועובר את 10,000 ניטים.

חיצוני מלא פירושו LED.

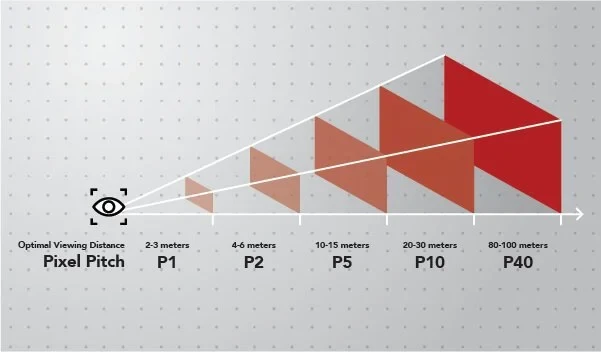

צפיפות פיקסלים ומרחק צפייה

מסכי בר LCD מגיעים עם ספירת פיקסלים קבועה מהמפעל. קח מסך בר LCD בגודל 37 אינץ' ב-1920×540. אתה מקבל עקביות60+ PPIלא משנה היכן אתה עומד. זה חד בחצי מטר, מיותר בחמישה מטר.

מסכי LED בר מאפשרים לך לבחור צפיפות פיקסלים דרךגובה פיקסלים. המתמטיקה פשוטה: קח את גובה הפיקסלים שלך במילימטרים והכפילו ב-1.0 עד 1.5 כדי לקבל את מרחק הצפייה האופטימלי שלך במטרים.

P4.0הוא המקום שבו נוחתים רוב הפרויקטים-זה מכסה את4-6 מטר מתוקשעובד עבור התקנות קניונים, שילוט נמל תעופה וחלונות חנויות קמעונאיות. תתחזק אם אתה צריך.P2.0מטפל בטווח של 2-3 מטר, ואתה משלם בערך כפול.P1.2קיים עבור אותם מצבים נדירים שבהם אנשים עומדים בהישג יד מקיר LED גדול. בפי 5 מהעלות.

LCD הגיוני כאשר הצופים מתקרבים יותר מ-2 מטריםואתה מציג טקסט או גרפיקה מפורטים.LED מנצח כאשר מרחק הצפייה עולה על 2.5 מטריםוההשפעה החזותית חשובה יותר מאותיות קטנות.

יחס ניגודיות: מדוע LED מנצח על רקע כהה

Contrast Ratio: Why LED Wins on Dark Backgrounds

יחס ניגודיות מודד את ההבדל בין הלבן הבהיר ביותר לשחור הכהה ביותר שתצוגה יכולה להפיק.

ל-LCD יש כאן בעיה מבנית. התאורה האחורית פועלת על פני כל הפאנל כל הזמן. כאשר אתה רוצה להראות שחור, הפיקסלים האלה לא יכולים לחסום לחלוטין את האור. אתה מקבל אפור כהה במקום שחור אמיתי. לוחות IPS בדרך כלל להשיג1000:1 עד 1500:1לְהַשְׁווֹת. לוחות VA מצליחים יותר3000:1 עד 5000:1.

כל פיקסל LED יכול לכבות לחלוטין. אין זרם פירושו אין אור, כלומרשחור בפועל. לוחות LED סטנדרטיים SMD פגעו5000:1 עד 8000:1. נורית COB-ת יותר גבוהה יכולה להגיע10,000:1 או אפילו 100,000:1.

אם התוכן שלך משתמש ברקע כהה או סמלי לוגו-עם ניגודיות גבוהה, זה חשוב. עבור טקסט על רקע בהיר, רוב האנשים לא ישימו לב.

ביצועי צבע

מסכי בר LCD בדרך כלל מכסים72-100% מ-sRGB, לעבוד בעומק צבע של 8 סיביות (16.7 מיליון צבעים), ולהשיגדיוק צבע ΔE בין 2-5. עקביות היא החוזק שלהם-התאורה האחורית מתפזרת באופן שווה, כך שהצבעים מתאימים על פני כל הפאנל ללא כיול.

LED מציע טווח רחב יותר(90-140% sRGB)ועומק צבע עמוק יותר(10-16 סיביות, יותר ממיליארד צבעים). הדיוק מחוץ-מהקופסה- גרוע יותר, כאשר ΔE פועל 3-6, וקבלת צבעים להתאים בין המודולים דורש עבודה. כל התקנת LED רצינית כוללת כיול מבוסס קולורימטר.

קצב רענון וצילום מצלמה

קצב הרענון הופך לדאגה אמיתית כאשר אנשים יצלמו או יצלמו את התצוגה שלך. זה קורה כל הזמן בשטחים קמעונאיים וציבוריים עכשיו.

LCD פועל בשעהתקן 60Hz, עם 120Hz זמין בדגמי פרימיום. זה בסדר לעיניים אנושיות אבל יכול לייצר פסים כאשר מישהו מצלם וידאו עם הטלפון שלו. לוחות LED מסחריים פועלים בדרך כלל1920 הרץ עד 3840 הרץ, מה שמבטל את החפצים של-קו הסריקה המופיעים בצילומי סמארטפון.

רוצה לבדוק את זה בעצמך?הקלט את התצוגה עם מצב ההילוך האיטי-של הטלפון שלך במהירות של 240 פריימים לשנייה. פסים שחורים אופקיים הגלילה בתמונה פירושו שקצב הרענון אינו גבוה מספיק.

טכנולוגיית פאנל

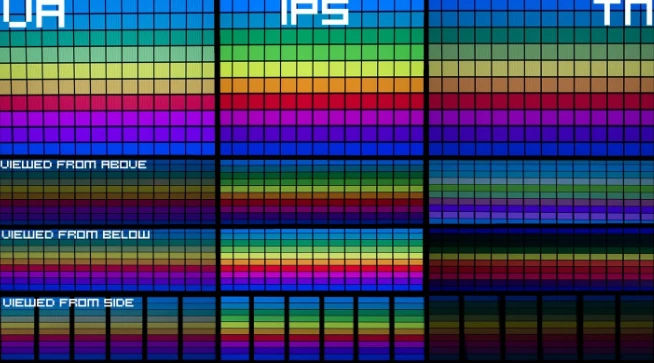

סוגי פאנל LCD

IPS (ב-החלפת מטוס)לוחות לתת לךזוויות צפייה של 178 מעלות / 178 מעלותעם דיוק צבע מעולה. זמן התגובה הוא 8-14ms, ורמות השחור מתונות-תבחין בשחור אפרפר ולא בשחור אמיתי. אלה עובדים היטב עבור תצוגות בקצה המדף הנראות ממספר זוויות ולוחות תפריטים שבהם דיוק הצבע חשוב.

VA (יישור אנכי)מציעים פאנליםזוויות צפייה של 178 מעלות / 160 מעלות. הביצועים האנכיים יורדים לעתים קרובות בזוויות קיצוניות. דיוק הצבעים טוב, זמן התגובה מהיר יותר ב-4-8ms, ורמות השחור מנצחות את IPS. אלה מתאימים לתוכן עתיר וידאו ולמותגים המשתמשים בסכימות צבעים כהות.

גרסאות ADS/AFFSהן אפשרויות תעשייתיות-עם סבילות טמפרטורה מורחבת מ-30 מעלות עד +80 מעלות. שווה את הפרמיה רק עבור תחבורה או סביבות קיצוניות.

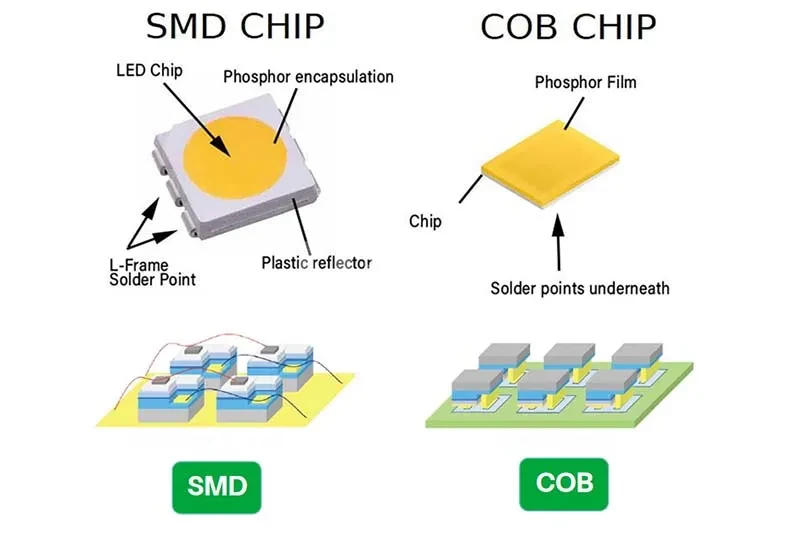

טכנולוגיות אריזה לד

הטרמינולוגיה מתבלבלת מהר.

SMD (התקן התקנה-שטחי)שולט בהתקנות פנימיות וחיצוניות-למחצה. שלושה שבבי LED (אדום, ירוק, כחול) מותקנים על סוגר בודד ומעטפים בשרף. פיקסלים נעים בין P1.0 ל-P10.

הפגיעות הן אמיתיות: משטחי LED חשופים עלולים להינזק פיזית, לחות יכולה לחלחל פנימה בגבולות השרף, ומגע ישיר עם אצבעות עלול לעקור רכיבים. עבור קומות קמעוניות ותחנות מעבר שבהם אנשים עלולים לגעת בתצוגה, זה חשוב.

COB (שבב-על-הלוח)מתקין שבבי LED ישירות על מצע ה-PCB, ואז מכסה הכל בשכבת הגנה אחידה. כל פני המודול בסופו של דבר חלק ורציף-עמידות פיזית טובה יותר, עמידות ללחות וניגודיות משופרת מציפוי-בולע האור בין פיקסלים. עלויות פועלותגבוה ב-30-50%.מאשר SMD מקביל.

GOB (דבק-על-הלוח)היא אפשרות הפשרה: טכנולוגיית SMD סטנדרטית עם ציפוי אפוקסי נוסף לאחר ההרכבה. COB-כמו הגנה בעלות נמוכה יותר. תראה הפחתת בהירות קלה (5-10%) ופוטנציאל הצהבה עם חשיפת UV ממושכת.

לוחות מקוריים לעומת חיתוכים

יצרני מסכי בר מקבלים את הפאנלים שלהם בשתי דרכים, וההבדל חשוב יותר ממה שרוב הקונים מבינים.

לוחות בר מקוריים

אלה מיוצרים באמצעות מסכות ייצור שתוכננו במיוחד עבור יחסי רוחב-גובה- רחבים במיוחד. המידות מכוונות מההתחלה. ספקים אוהביםBOE, AUO, Innolux ו-CSOTליצור קווי מוצרים ייעודיים בפורמט-מתוח.

מה אתה מקבל: חלוקה אחידה של תאורה אחורית כל הדרך לקצוות, שלמות מבנית מלאה עם עובי זכוכית סטנדרטי, אטימות עקביות סביב כל ההיקף ודפוסי רזולוציה סטנדרטיים כמו1920×158, 1920×360 או 1920×540.

חיתוך ושינוי גודל של לוחות

אלה מתחילים כפאנלים סטנדרטיים של 16:9 שנחתכים פיזית לממדי מוט לאחר הייצור. פאנל בגודל 1920×1080 עשוי להפוך לרצועות מרובות של 1920×270.

חיתוך שובר את החותם בין שכבות הזכוכית-דליפות קלות בקצוות. שלמות הזכוכית נפגעת בקווי חיתוך, מה שאומר יותר שבירה במהלך המשלוח וההתקנה. התאורה האחורית המקורית תוכננה עבור הפאנל המלא, כך שפאנלים חלקיים מקבלים תאורה לא אחידה. והאטמים שנפגעו מכניסים לחות פנימה, ומאיצים את פירוק הגבישים הנוזליים לאורך זמן.

לוחות חתוכים כתמים:חפש רזולוציות אנכיות לא-סטנדרטיות כמו158, 203 או 270 פיקסלים. בקש דפי מפרט לוח עם מספרי חלקים של היצרן בפועל. ללוחות מקומיים אמיתיים יש מספרי דגמים מתועדים בקטלוגים של ספקים.

לוחות חתוכים זולים ב-30-50% יותר.ההנחה קיימת כי האיכות באמת נמוכה יותר.

יישומים אמיתיים

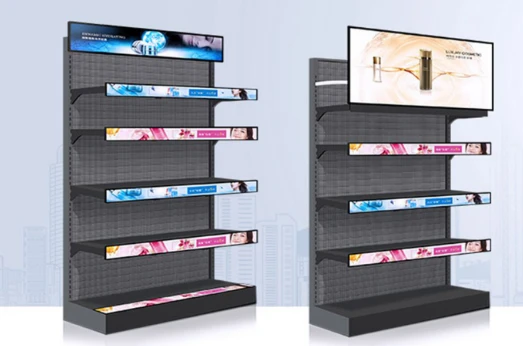

מדף קמעונאי-תצוגות קצה

יש לך תאורה פנימית מבוקרת, אנשים שעומדים ממש קרוב (לפעמים מתחת למטר כשהם מושיטים יד למוצרים), ותוכן שהוא בעיקר טקסט ותמחור. בנוסף אתה כנראה מגלגל עשרות או מאות מהדברים האלה.

LCD מנצח כאן, וזה לא קרוב במיוחד.אף אחד לא עומד במרחק של 4 מטרים מקצה מדף. הצופים שלך קרובים, מה שאומר שאתה באמת צריך את צפיפות הפיקסלים ש-LCD מספק. הטקסט נראה חד בגלל האופן שבו LCD מטפל בעיבוד תת-פיקסל. וכשאתה קונה 200 יחידות במקום 2, ההבדל במחיר בין LCD ל-LED באמת מצטבר.

גם הפרופיל הדק עוזר. רוב מסילות ההרכבה בקצה-המדפים עוצבו תוך מחשבה על מידות LCD, כך שאינך נלחם בחומרה.

משהו בטווח של 500-700 ניטים עם לוחות IPSעובד היטב. VA עובד אם כולם מתקרבים מאותו כיוון, אבל לעתים רחוקות זה איך שאנשים קונים. ודא שאתה מקבל לוחות מקוריים, וגודל-מבחינת שאתה מסתכל בדרך כלל עלטווח 23-42 אינץ'.

תצוגות מידע על תחבורה

רכבות, אוטובוסים, שדות תעופה. הסביבה קשוחה בדרכים שאנשים לא חושבים עליהן עד שמשהו נשבר. רטט קבוע. תנודות טמפרטורה שיהרגו את מוצרי האלקטרוניקה. והדברים האלה פועלים 18+ שעות ביום.

דרישות ההסמכה בעצם קובעות את ההחלטה הזו עבורך.לתעשיית הרכבות יש EN50155, רכב צריך אישור E-Mark, ומסלולי האישור עבור LCD בוגרים ומתועדים היטב-. הסמכת לד להובלה? עדיין מתעדכן.

מעבר לניירת, למערכות התקנת LCD תעשייתיות יש עשרות שנים של עמידות מוכחת לרטט. המשקל משנה גם כשאתה מציב תצוגות ברכבים. ומכיוון שאנשים יושבים או עומדים קרוב יחסית, אתה לא מבזבז את יתרון הרזולוציה של ה-LCD.

תרצו לוחות IPS בדירוג-תעשייתיים שיתמודדו לפחות-20 מעלות עד +60 מעלות. מפרט הרטט אמור להופיעמינימום סובלנות רציפה של 1G, באופן אידיאלי עם עמידות בפני זעזועים 3G. בהירות מסביב700-1000 ניטיםמטפל בבוהק מחלונות.

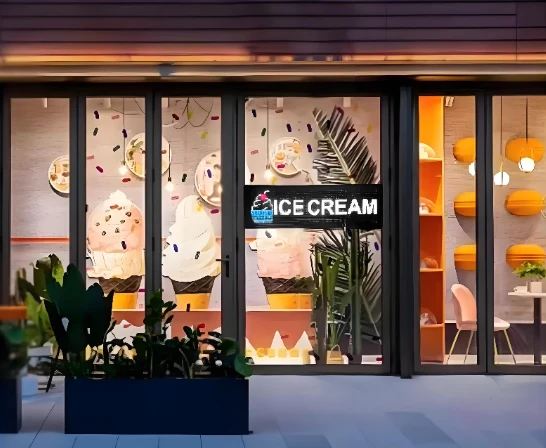

ויטרינה חיצונית ותצוגות חלונות

אור השמש משנה הכל. אנחנו מדברים100,000 לוקספוגע בתצוגה שלך ביום בהיר. LCD פיזית לא יכול להתחרות כאן.

LED היא האפשרות האמיתית היחידה בחוץ.אתה צריך 5000-8000 ניטים כדי להילחם באור שמש ישיר, וזה פשוט לא משהו ש-LCD יכול לספק. גם התנגדות למזג האוויר חשובה כי תרצהIP65 או טוב יותרעל המשטח הקדמי. מרחקי הצפייה הארוכים יותר (אנשים מעבר לרחוב, מכוניות חולפות) אומר שתשלם יותר מדי עבור צפיפות הפיקסלים של LCD בכל מקרה.

לך עםP3-P6 גובה פיקסליםתלוי כמה רחוק עומד הצופה הטיפוסי שלך. ודא שאתה מקבלרענון 3840Hzכך שהוא מצלם היטב במדיה החברתית. טווח טמפרטורת ההפעלה צריך להתמודד עם כל מה שהאקלים המקומי שלך מטיל עליו.

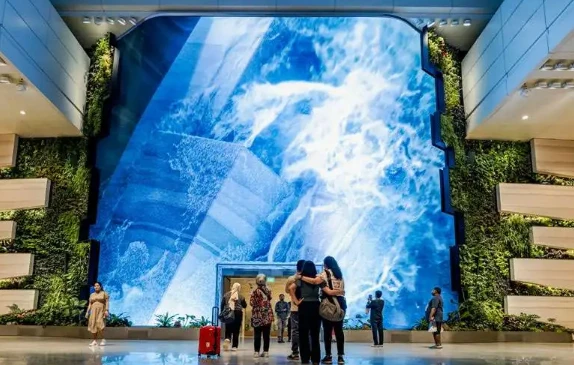

התקנות פנימיות בקנה מידה גדול-

קניונים, שדות תעופה, מרכזי כנסים, לובי חברות. חללים גדולים עם תקרות גבוהות וצופים שאולי נמצאים במרחק של 20 מטרים משם.

הגורם הבלתי חלק הוא מה שהורג את ה-LCD כאן.פאנל ה-LCD הגדול ביותר שתמצא הוא בסביבות 88 אינץ'. רוצה ללכת יותר זמן? אתה מרצף לוחות יחד, והשוליים האלה גלויים. מעצבים מנסים לשלב שוליים באסתטיקה.

מודולי LED ננעלים יחד בצורה חלקה.רוצים תצוגה רציפה של 30 מטר? LED מטפל בזה. התקנה מעוקלת עוטפת עמוד? LED מטפל בזה. מרחקי הצפייה בחללים אלה מתאימים באופן מושלם לגובה P2.5-P4 פיקסלים, שהוא בכל מקרה הנקודה המתוקה של LED.

עבור התקנות פרימיוםP2.5עובד היטב. עבודה מסחרית רגילה מסתדרת היטבP3-P4. הבהירות תלויה בחלל אבל בדרך כלל800-1500 ניטיםמכסה את רוב התרחישים הפנימיים. בהחלט קבל עיצוב מודול גישה קדמי- כי מישהו יצטרך לטפל בדבר הזה בסופו של דבר, ואתה לא רוצה להסביר למה אתה צריך לסגור חלק מהקניון כדי לגשת לחלק האחורי של התצוגה.

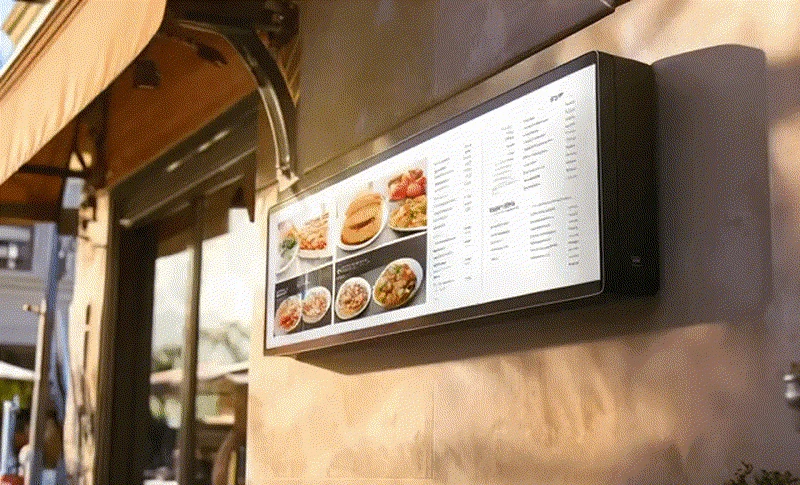

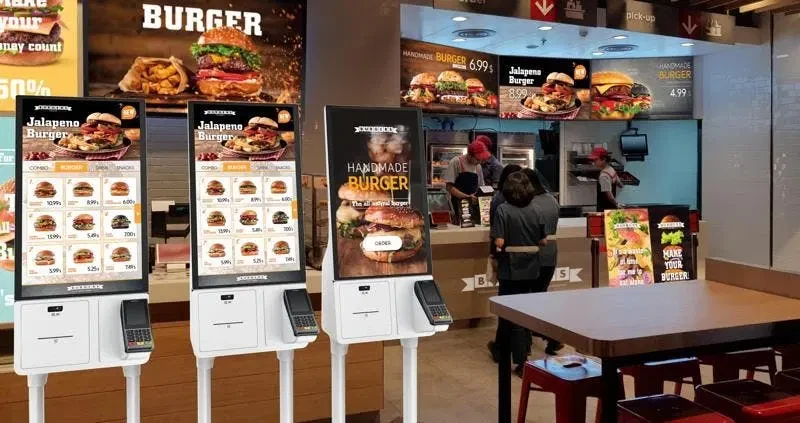

לוחות תפריט מסעדות ו-QSR

התקציב חשוב כאן. שולי המסעדות דקים, והבעלים בוחנים כל רכישת ציוד.

התוכן הוא בעיקר טקסט עם צילומי אוכל מדי פעם.LCD מציג טקסט בצורה יפה.מרחק הצפייה הוא בדרך כלל טווח של 1.5-4 מטר, שבו כל אחת מהטכנולוגיות עובדת מצוין מבחינה טכנית, אבל LCD עולה משמעותית פחות בקנייה ובהפעלה.

דבר אחד שכדאי לקחת בחשבון: מטבחים מייצרים שומן וקיטור. אפילו בפינת האוכל, החומר הזה נודד. אתה רוצה סוג של זיגוג מגן על התצוגה. שכבת זכוכית מחוסמת היא סטנדרטית. אם אתה מבצע הזמנה בשירות עצמי-,יכולת מגע PCAPמוסיף אולי 15-20% לעלות אבל פותח פונקציונליות חדשה.

בהירות מסביב500-700 ניטיםמטפל בתאורת מסעדה טיפוסית.IP54 על המשטח הקדמיצריך להיחשב חובה, לא אופציונלי.

שיקולי עלות-ארוכי טווח

עלות מראש היא רק ההתחלה. להלן השוואה גסה. התוצאות ישתנו בהתאם לתעריפי החשמל, דפוסי השימוש והאם משהו נשבר.

עבור מסך בר LCD (שווה ערך 37 אינץ'):הרכישה פועלת בערך$400, כוח ב-12 שעות פעולה יומית עולה אולי 8$ לשנה, תלוי בתעריפים, הפרישו כ-40$ לשנה לתחזוקה, והחלפת תאורה אחורית בסביבות שנה 4 מוסיפה עוד 150$ בערך.בערך 800 דולר במשך חמש שנים.

למסך סרגל LED של אזור תצוגה שווה ב-P2.5:הרכישה מתרוצצת$900, כוח עולה קצת יותר אולי 13 $ בשנה באותם תנאים. עתודות התחזוקה יכולות להיות נמוכות יותר מכיוון ש-LED נוטה להיות עמיד יותר. בדרך כלל אין צורך בהחלפת מודול תוך חמש שנים אם נרכשת איכות הגונה.איפשהו בסביבות 1,050-1,100 דולר בסך הכל.

LED פועל בכ-35% יותר מ-LCD במשך חמש שניםבתרחישים מקורים טיפוסיים.

המתמטיקה משתנה למצבים שונים. פריסות ארוכות יותר מעדיפות תאורת LED-אחורית מתכלה מהר יותר לאחר שנה 5, בעוד LED שומרת על בהירות של 70%+ עד שנה 8. התקנות חיצוניות דוחפות דגמי LCD עם -בהירות גבוהה ל-$800+ תוך שהם מספקים אורך חיים גרוע יותר, מה שהופך את עלות ה-LED- שווה ערך או זולה יותר. התקנות גדולות ללא תפרים דורשות יישור מסגרת מורכב עם LCD, ובקנה מידה, ההרכבה הפשוטה יותר של LED מפחיתה את עלויות העבודה מספיק כדי לסגור את הפער.

מה לבקש בעת הקנייה

עבור מסכי LCD בר

התחל עם הפאנל עצמו. אתה רוצה לדעתמי באמת עשה את זה (BOE, AUO, Innolux)ומספר הדגם הספציפי. זה חשוב כי זה האופן שבו אתה מוודא שאתה מקבל פאנל מקורי ולא משהו שנחתך מתצוגה רגילה. לוחות חתוכים זולים יותר מסיבה כלשהי.

מפרט הבהירות יכול להיות מטעה. יצרנים מסוימים מודדים במרכז הפאנל היכן שהוא הבהיר ביותר, אחרים נותנים לך ממוצע על פני כל המשטח.שאל באיזו שיטה הם השתמשו.מדידה מרכזית של 700 ניטים עשויה להיות רק 550 ניטים בפינות.

קבל אתסוג תאורה אחוריתבכתב מאחר-מוארים-לאור ישיר-יש מאפייני אחידות שונים.סולם צבעיםיש לציין כאחוז מ-sRGB או תקן אחר שאתה באמת יכול לאמת. אל תקבל רק "שחזור צבע טוב" כתשובה.

גם הדברים התפעוליים חשובים:טווח טמפרטורה, נתוני MTBF, מה בדיוק מכסה האחריות (פאנלים בלבד? תאורה אחורית? ספק כוח?). וודא שאתה יודע את מידות ממשק ההרכבה לפני שאתה מעצב את חומרת ההתקנה שלך.

למסכי LED בר

איכות LED משתנה מאוד, והיצרן השבביםהוא הרמז הראשון שלך.Nationstar, Kinglight, Cree, Nichiaהם שמות שאתה רוצה לראות. "LED באיכות-גבוהה" לא אומר כלום.

אל תסמוך על גיליון המפרט על גובה הפיקסלים.תביא קליפרים אם אתה עושה בדיקה במפעל.

קל לאמת את קצב הרענון בעצמך. משוך החוצה את הטלפון שלך, עבור לסרטון איטי-בקצב של 240 פריימים לשנייה והקלט את התצוגה. פסים שחורים שגוללים בתמונה פירושם שקצב הרענון אינו מה שהם טענו. זה לוקח 30 שניות והציל לקוחות מרכישות גרועות.

מדידות בהירות הן תחום נוסף שבו יצרנים הופכים יצירתיים. אם אתה מוציא כסף רציני,להביא מד מכויל לבדיקה. תצוגה בדירוג של 6000 ניטים שמספקת למעשה 4500 לא תצליח לחתוך אותו באור שמש ישיר.

כמה דברים פחות ברורים למסמר: האםכיול צבעכלול במשלוח, או שזו תוספת תשלום? מה זהסובלנות שטוחותבין המודולים? (תפרים גלויים מגיעים לעתים קרובות ממודולים שאינם יושבים סומק לחלוטין.) כמה זמן הם יבטיחוזמינות מודול רזרבי? חמש שנים מינימום, כי תצוגה שאינך יכול לתקן היא אחריות. וקבלו אתמדיניות פיקסלים מתיםבכתב עם מספרים ממשיים, לא רק "תעריף מקובל בסטנדרטים בתעשייה".

אז איזה מהם?

LCD עובד טוב יותר עבור:צפייה קרובה מתחת ל-1.5 מטרים, תוכן כבד-טקסט, תאורה פנימית רגילה, פרויקטים מודעים לתקציב-, התקנות באורך כולל של פחות מ-3 מטרים, יישומים המאפשרים מגע- וסביבות תחבורה עם חששות ברטט.

LED הגיוני יותר עבור:מרחקי צפייה מעבר ל-3 מטרים, תוכן דומיננטי בווידאו-, סביבות אור סביבתיות גבוהות, כל אפליקציה-למחצה חיצונית או חיצונית, מצגות מותגים יוקרתיים, ריצות חלקות של יותר מ-5 מטרים, הפעלה 24/7 מתוכננת מעבר ל-5 שנים, והתקנות מעוקלות או יצירתיות מבחינה ארכיטקטונית.

טווח הצפייה של 1.5-3 מטר עם תאורה פנימית רגילה יכול ללכת לשני הכיוונים. תסתכל על גורמים אחרים. סופר אילו יתרונות חשובים עבור הפרויקט הספציפי.כאשר זה קרוב לשוויון, LCD בדרך כלל מנצח בעלותאלא אם יש צורך ספציפי באורך חלק, בהירות חיצונית או השפעת וידאו.
