לכשלים אלה יש דפוסים, ורובם ניתנים לאבחון תוך 30 דקות או פחות. מדריך זה בנוי סביב האופן שבו פתרון בעיות עובד בפועל: החל ממה שאתה יכול לראות על המסך, ולאחר מכן עבודה אחורה אל הגורם. בין אם אתה מקייםמסכי LCD מסחרייםבקמעונאות, להפעיל פאנלים בקיוסקים ציבוריים, או לנפות באגים בחומרה משובצת במהלך הפיתוח, תהליך האבחון זהה.
התייחסות מהירה לתסמינים
השתמש בטבלה זו בתור המסנן הראשון שלך. סיבות מרובות יכולות לייצר את אותו סימפטום, אז התייחסו אליו כאל כיוון התחלה, לא כתשובה סופית.
| סִימפּטוֹם | גורם סביר ביותר | פעולה ראשונה |
|---|---|---|
| מסך כהה לחלוטין, ללא תאורה אחורית | הפסקת חשמל או נתיך מפוצץ | מדוד את מתח הכניסה בפיני המודול |
| מסך דולק אבל עמום מאוד | השפלה של תאורה אחורית או מערך LED כושל | בדוק את מעגל התאורה האחורית באופן עצמאי |
| תמונה קלושה נראית רק עם פנס | כשל בתאורה אחורית - לוח עצמו פונקציונלי | בדוק את פסי ה-LED ואת מעגל הנהג |
| תצוגה מהבהבת או מהבהבת | כבל סרט רופף או מתח אספקה לא יציב | חבר מחדש את כל המחברים; בדוק אדוות אספקה |
| קווים אנכיים או אופקיים על פני המסך | מצע סדוק או תקלת IC של מנהל ההתקן | בדיקה חזותית; להחליף לוח דרייברים |
| דמויות מקושקשות או חסרות | אי התאמה של פרוטוקול או באג קושחה | אמת את הגדרות התקשורת מול גיליון הנתונים |
| מסך לבן ללא תוכן | כשל באתחול או אובדן אות | בדוק את תצורת הפרוטוקול; אשר את תזמון האיפוס |
| תמונת רפאים מתמשכת או צריבה- | תמונה סטטית בלוח המזדקן ארוכה מדי | מחזור חשמל; להריץ תבנית-רענון בדיקת פיקסל |
| קלט המגע לא נרשם | כבל מגע פגום או קושחה פגומה | בדוק כבל סרט; re-flash touch controller |
| איפוסים אקראיים או הפעלת הפעלה | עליית מתח או קיבולת זרם לא מספקת | למדוד אספקה עם אוסילוסקופ; להוסיף הגנה מפני נחשולי מתח |
מה בעצם גורם לכשלים במודול LCD?
השפלה של תאורה אחורית
התאורה האחורית היא הכשל הנפוץ ביותר ברכיב אחד-במודולי LCD. מערכי LED מתעממים בהדרגה במהלך החיים התפעוליים שלהם - יצרנים מתאימים מוצרים נגדתקני בדיקת אמינות מוליכים למחצה JEDEC, ותקופות חיים מדורגות משתנות באופן משמעותי בין לוחות צרכנים-לתעשייה-תעשייתית. עיין תמיד בגיליון הנתונים של המודול הספציפי שלך לגבי חיי השירות המדורגים שלו בתנאי ההפעלה שלך, לא נתון גנרי בתעשייה.
צג עם תאורה אחורית פגומה עדיין עובר בדיקות חשמל. הפאנל פועל - הוא פשוט לא יכול לייצר תמונה ניתנת לקריאה באור סביבה רגיל. אם המסך נראה מקובל בחדר אפלולי אבל הופך כמעט בלתי נראה תחת תאורה בהירה במשרד או בחוץ, התאורה האחורית היא הדבר הראשון שצריך לבדוק.
⚠️ טעות נפוצה:מפצה על עמעום תאורה אחורית על ידי דחיפת בהירות למקסימום. זה מאיץ את בלאי ה-LED ומקצר את שאר החיים השימושיים של רכיב שכבר-משפיל. בחירת חומרה עם מרווח גחון בהירות מתאים מההתחלה מונעת את הבעיה לחלוטין - ראה מה מבדילמודולי LCD מסחריים-מחלופות-צרכניות.
בעיות מחברים וכבלים
כבלי סרט, מחברי זברה ומפרקי הלחמה מתכלים תחת רטט, רכיבה תרמית וגמישות חוזרת. מצב הכשל הוא כמעט תמיד לסירוגין: הבהוב בכיוונים מסוימים, נפילת מקטעי תצוגה תחת רטט, או מסך שעובד בעת האתחול אך נכשל בטמפרטורת הפעולה. חיבור מחדש של כל מחבר לפני הזמנת חלקים פותר נתח משמעותי של תלונות בשטח בעלות אפסית.
מתח סביבתי
קור מאט את תגובת הגביש הנוזלי; חום מאיץ את הזדקנות הקוטב ואת דה למינציה של דבק; לחות מאכלת אלקטרודות מבפנים, ומייצרת קטעי תצוגה חסרים שמחמירים בהדרגה במשך שבועות. ציין תמיד עבור תנאים-גרועים ביותר, לא לתנאים ממוצעים. עבור יישומים בסביבות תובעניות,פתרונות תצוגת LCD משולבים עם דירוגים סביבתיים תואמיםכדאי להעריך לפני הפריסה, לא לאחר כשל בשטח.
⚠️ טעות נפוצה:בדיקת תצוגה בתנאי מעבדה ובהנחה שהיא תבצע את אותו הדבר בחוץ, במחסן קר או ליד מקור לחות - מבלי לוודא שדרגת ה-IP המדורגת של המודול וטווח הטמפרטורה אכן תואמים את סביבת הפריסה.
בעיות באספקת חשמל ותקלות דרייבר
קוצים מתח גורמים נזק מיידי ל-IC של הנהג. אספקת אדוות - רעש AC על מסילת DC - גורם נזק מצטבר עדין יותר: איפוסים אקראיים, רעשי תמונה וקיצור חיי LED. עיין בגיליון הנתונים של המודול שלך לגבי מתח האדוות המרבי המותר שלו; אין סף אוניברסלי החל על כל סוגי הפאנלים.
באגי קושחה ואי התאמה של פרוטוקולים הם קטגוריה נפרדת המחקה כשל חומרה בצורה משכנעת. מסך לבן או פלט מקושקש לאחר החלפת לוח או עדכון תוכנה הם לרוב שגיאת תצורה, לא פאנל שבור. ההבחנה הזו משנה מתיהשוואת פורמטים של מסך LCD ו-LED ברל- טכנולוגיות שונות יש התנהגויות פרוטוקול וחתימות תקלות שונות.
תהליך אבחון שישה-שלבים
עבדו על אלה לפי הסדר. עצור ברגע שאתה מזהה את התקלה - החלפות מיותרות בזבוז זמן והצג משתנים חדשים.
שלב 1 - בדיקה חזותית לפני הפעלה-.חפש סדקים, עיבוי מאחורי הפאנל, סימני צריבה על ה-PCB וכבלי סרט עקומים או עקומים. אם אתה מוצא נזק פיזי, אל תפעיל חשמל. חיבור קצר עלול לגרום לנזק מדורג שהוא הרבה יותר יקר מהתקלה המקורית.
שלב 2 - אמת את מתח הכניסה.השתמש במולטימטר בפיני כניסת החשמל של המודול. מתחים מדורגים אופייניים עבור לוחות TFT הם 3.3V, 5V או 12V - בדוק את גליון הנתונים שלך. קריאה של יותר מ-5% מחוץ למפרט מצדיק חקירה. עבור תקלות לסירוגין, הוסף אוסילוסקופ כדי לבדוק אדוות אספקה מול המפרט המותר של גליון הנתונים.

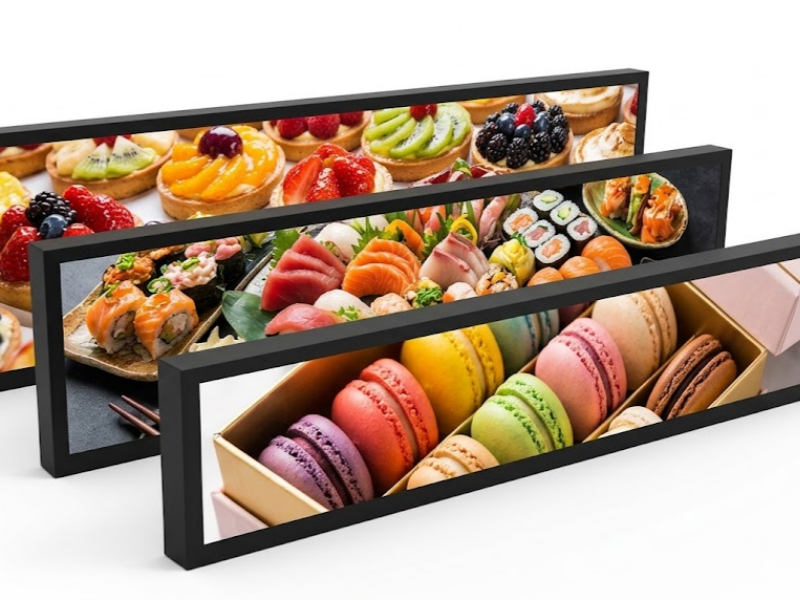

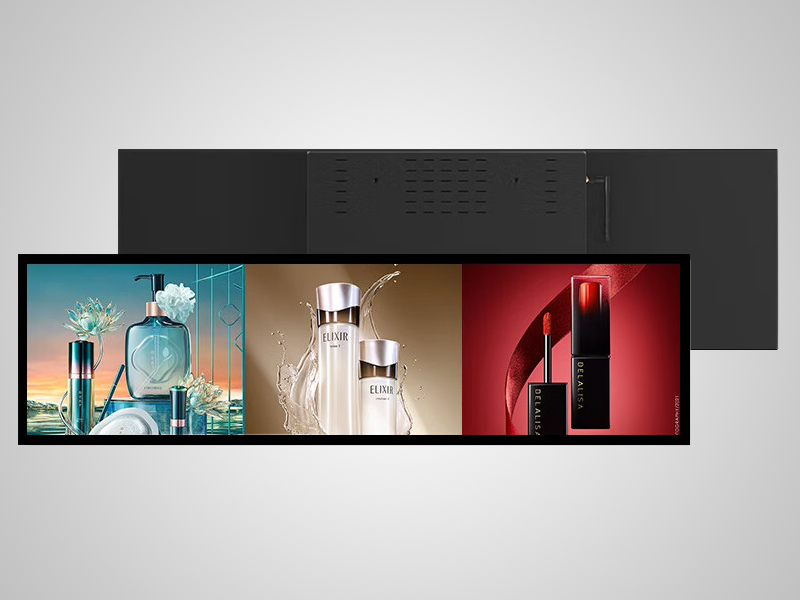

שלב 3 - בידוד את התאורה האחורית.בחדר אפלולי, האיר בפנס בזווית על פני הפאנל. אם אתה יכול לזהות תמונה קלושה, הפאנל פונקציונלי ורק התאורה האחורית נכשלה. בדיקה יחידה זו מבטלת חצי מעץ האבחון תוך פחות מ-10 שניות - ופועלת באותה מידה עלתצוגות LCD בפורמט סרגל-כמו על לוחות מלבניים סטנדרטיים.
שלב 4 - החלף כבלים ולוחות באופן שיטתי.טען דפוס בדיקה ידוע-טוב. החלף את כבל הסרט ביחידת עבודה מאומתת. אם התקלה באה בעקבות הכבל, הכבל הוא הבעיה. אם זה נשאר עם הלוח, הלוח הוא הבא. החלף תחילה את הרכיב הזול והנגיש ביותר.
שלב 5 - בדוק את פרוטוקול התקשורת.מסך לבן או פלט משובש לאחר החלפת לוח הם כמעט תמיד שגיאת תצורה. ודא את קצב ההחזרה (UART), מצב SPI (CPOL/CPHA) או כתובת I2C מול גליון הנתונים. שלב זה תופס חלק לא פרופורציונלי של תקלותסביבות תצוגת קיוסקשבו מודולים מוחלפים בשטח, לעתים קרובות מתיעוד לא שלם.
שלב 6 - שכפל את תנאי השדה על הספסל.לתצוגה שעובדת במעבדה אך נכשלת בפריסה יש כמעט תמיד סיבה תרמית או רטט. מחבר שולי ב-22 מעלות עשוי להיפתח לחלוטין ב-55 מעלות. החל חום מבוקר במהלך בדיקת הספסל - תקלה המופיעה מעל טמפרטורה מסוימת מזהה התפשטות תרמית כמנגנון ישירות.
לתקן או להחליף? מסגרת החלטה
תיקון הגיוני מתיהתקלה ממוקמת לרכיב יחיד שניתן להחלפה - כבל, מערך תאורה אחורית, עדכון קושחה - המודול הוא חלק ממערכת שבה רכישת החלפה כרוכה בזמן השבתה משמעותי או עיצוב מחדש, ועלות התיקון נמוכה בבירור מיחידה חדשה.
החלפה הגיוני יותר כאשרסימפטומים מרובים מופיעים בו זמנית. תאורה אחורית עמומה, בלאי מחברים ותמונת רפאים המופיעים יחד הם אינדיקטור אמין לסיום חיי השירות, לא תקלה אחת שניתנת לתיקון. החלפה גם הגיונית כאשר מודול נוכחי מציע מפרט טוב יותר - בהירות גבוהה יותר, טמפרטורת הפעלה רחבה יותר, הגנה טובה יותר מפני כניסה - שתפחית את עומס התחזוקה העתידי.
לפני שמתחייבים לשתי דרכים, עבדו על חמש השאלות הבאות:
- האם זהו הכשל הראשון של היחידה, או שכשל בעבר?
- האם התקלה מוגבלת לרכיב יחיד שניתן להחלפה?
- האם עלות התיקון הכוללת - חלקים, עבודה וזמני השבתה - נשארת בבירור מתחת לעלות ההחלפה?
- האם היחידה המתוקנת תחזיק מעמד באופן ריאלי לאורך דרישת השירות שנותרה של המערכת?
- האם תחליף נוכחי מציע מפרט טוב יותר באופן משמעותי עבור יישום זה?
אם שלוש תשובות או יותר מעדיפות החלפה, זו בדרך כלל הדרך הברורה יותר. עיין במלואומגוון מוצריםאוֹלדבר עם מומחהלגבי המקור. בהקשרי קמעונאות ושילוט,תצורות LCD מותאמות אישית לשילוט קמעונאילעתים קרובות מספקים כלכלה-לטווח ארוך טובה יותר מאשר החלפת לייק ישירה-עבור-כמו.
תחזוקה מונעת
- בקרות סביבתיות:פרוס בתוך טווח הטמפרטורה והלחות המדורגים של המודול, תוך שימוש בתנאים הגרועים ביותר- לתכנון. בסביבות לחות- גבוהה, מארזים אטומים עם דירוגי IP מאומתים הם דרישה, לא אמצעי זהירות.
- ניהול חשמל:השתמש באספקה מוסדרת עם הגנת מתח חומרה. הימנע מהפעלת תאורה אחורית ברציפות בבהירות מירבית - בקרת בהירות אדפטיבית מפחיתה בלאי LED ללא השפעה נראית לעין על השימושיות.
- בדיקות מתוזמנות:מדי חודש - בדוק את מיקום המחבר וחפש עיבוי. הפעל מדי רבעון - דפוס בדיקה אבחון וודא מתח אספקה תחת עומס. מדי שנה - בדוק את אדוות האספקה ובדוק שכבות אופטיות לאיתור דלמינציה או התיישנות מקטב.
עֲבוּרמסוף שירות עצמי-פריסות הפועלות ברציפות בסביבות-תעבורה גבוהה, הבדיקה הרבעונית היא פעילות התחזוקה היחידה בעלת הערך הגבוה ביותר-.מסכי LCD מתוחים בשימוש בסביבות סופרמרקטלהתמודד עם חשיפה ספציפית ללחות ולכימיקלים לניקוי שזמני התחזוקה הסטנדרטיים עשויים שלא להתייחס אליהם במלואם.
שאלות נפוצות
ה-LCD שלי מציג מסך לבן - האם הלוח שבור?
לא בהכרח. מסך לבן הוא לעתים קרובות יותר כשל תקשורת או אתחול מאשר נזק פיזי. ודא את תצורת הפרוטוקול - קצב העברת נתונים, מצב SPI או כתובת I2C - מול גיליון הנתונים של המודול. זה רלוונטי במיוחד לאחר עדכון קושחה או החלפת לוח שבו ייתכן שההגדרות לא הועברו כהלכה.
כיצד אוכל לדעת אם התאורה האחורית או לוח ה-LCD נכשלו?
האיר בפנס על משטח המסך בזווית בחדר אפלולי. אם אתה יכול לראות תמונה קלושה, הפאנל מפיק פלט בצורה נכונה ורק התאורה האחורית נכשלה. אין תמונה בכלל מתחת לפנס פירושה שהתקלה היא בלוח, בלוח הנהג או בנתיב האות ביניהם.
האם ניתן לתקן תצוגה מהבהבת מבלי להחליף את המודול?
ברוב המקרים, כן. הבהוב נגרם לרוב מכבל סרט רופף, מפרק הלחמה שולית או אדוות אספקה מוגזמות. השבת המחברים ואימות יציבות מתח האספקה בעומס פותרים את רוב התלונות המהבהבות לפני כל צורך בהחלפת רכיבים.
האם זה בטוח להפעיל צג שנחשף ללחות?
לא. אפשר למודול להתייבש במלואו בסביבת לחות- נמוכה לפני הפעלת חשמל. הפעלת צג רטוב מסכנת קורוזיה של אלקטרודות וקצרים שיכולים להזיק לצמיתות לפאנל.
למה התצוגה שלי עובדת על הספסל אבל נכשלת בשטח?
כשלים לסירוגין-רק בשדה נגרמות כמעט תמיד מהתפשטות תרמית בטמפרטורת הפעלה, רטט-מקטעי מחבר או עיבוי במהלך ההפעלה. שכפל את סביבת הפריסה בפועל - טמפרטורה, רטט, לחות - במהלך בדיקות הספסל. להדרכה בבחירת חומרה המטפלת בתנאים תובעניים באופן עקבי יותר,סקירה כללית זו של אפשרויות תצוגת LCD עם ביצועים גבוהים-מכסה את הבדלי המפרט החשובים ביותר.
מַסְקָנָה
כשלים במודול LCD ניתנים לקריאה ברגע שאתה יודע מה לחפש. לוח כהה, מסך מהבהב, פלט משובש - כל אחד ממפה לרשימה ניתנת לניהול של סיבות אפשריות, ותהליך אבחון מובנה מוצא את התקלה בפועל מהר יותר מאשר החלפת רכיבים באקראי. אותו תהליך גם אומר לך בבירור מתי התיקון יצא לדרכו והחלפה היא התשובה הנכונה.
אם כשל אחרון הכניס חומרה חדשה לסדר היום שלך, חקוראיך מסכי LCD מסחריים מודרניים משתווים לאפשרויות תצוגה מסורתיות, אולהגיש בירורכדי לדון בדרישות היישום הספציפיות שלך.
